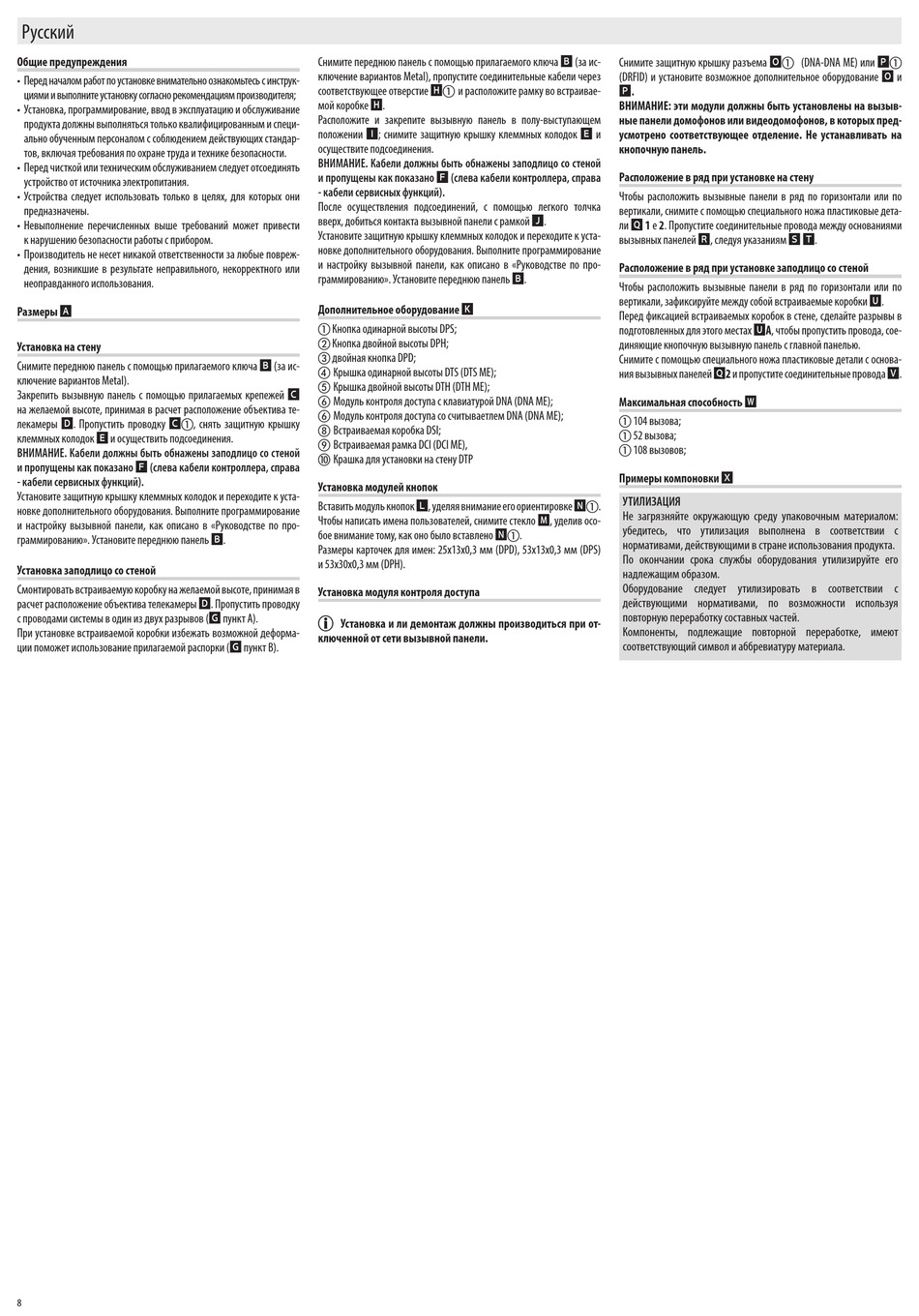

Русский
Общие предупреждения
• Перед началом работ по установке внимательно ознакомьтесь с инструк-
циями и выполните установку согласно рекомендациям производителя;
• Установка, программирование, ввод в эксплуатацию и обслуживание
продукта должны выполняться только квалифицированным и специ-
ально обученным персоналом с соблюдением действующих стандар-
тов, включая требования по охране труда и технике безопасности.
• Перед чисткой или техническим обслуживанием следует отсоединять
устройство от источника электропитания.
• Устройства следует использовать только в целях, для которых они
предназначены.
• Невыполнение перечисленных выше требований может привести
к нарушению безопасности работы с прибором.
• Производитель не несет никакой ответственности за любые повреж-
дения, возникшие в результате неправильного, некорректного или
неоправданного использования.
Размеры A
Установка на стену
Снимите переднюю панель с помощью прилагаемого ключа B (за ис-
ключение вариантов Metal).
Закрепить вызывную панель с помощью прилагаемых крепежей C
на желаемой высоте, принимая в расчет расположение объектива те-
лекамеры D. Пропустить проводку Ca, снять защитную крышку
клеммных колодок E и осуществить подсоединения.
ВНИМАНИЕ. Кабели должны быть обнажены заподлицо со стеной
и пропущены как показано F (слева кабели контроллера, справа
- кабели сервисных функций).
Установите защитную крышку клеммных колодок и переходите к уста-
новке дополнительного оборудования. Выполните программирование
и настройку вызывной панели, как описано в «Руководстве по про-
граммированию». Установите переднюю панель B.
Установка заподлицо со стеной
Смонтировать встраиваемую коробку на желаемой высоте, принимая в
расчет расположение объектива телекамеры D. Пропустить проводку
с проводами системы в один из двух разрывов (G пункт A).
При установке встраиваемой коробки избежать возможной деформа-
ции поможет использование прилагаемой распорки (G пункт B).
8
Снимите переднюю панель с помощью прилагаемого ключа B (за ис-
ключение вариантов Metal), пропустите соединительные кабели через
соответствующее отверстие Ha и расположите рамку во встраивае-
мой коробке H.
Расположите и закрепите вызывную панель в полу-выступающем
положении I; снимите защитную крышку клеммных колодок E и
осуществите подсоединения.
ВНИМАНИЕ. Кабели должны быть обнажены заподлицо со стеной
и пропущены как показано F (слева кабели контроллера, справа
- кабели сервисных функций).
После осуществления подсоединений, с помощью легкого толчка
вверх, добиться контакта вызывной панели с рамкой J.
Установите защитную крышку клеммных колодок и переходите к уста-
новке дополнительного оборудования. Выполните программирование
и настройку вызывной панели, как описано в «Руководстве по про-
граммированию». Установите переднюю панель B.
Дополнительное оборудование K
a Кнопка одинарной высоты DPS;
b Кнопка двойной высоты DPH;
c двойная кнопка DPD;
d Крышка одинарной высоты DTS (DTS ME);
e Крышка двойной высоты DTH (DTH ME);
f Модуль контроля доступа с клавиатурой DNA (DNA ME);
f Модуль контроля доступа со считываетлем DNA (DNA ME);
h Встраиваемая коробка DSI;
i Встраиваемая рамка DCI (DCI ME),
 Крашка для установки на стену DTP
Установка модулей кнопок
Вставить модуль кнопок L, уделяя внимание его ориентировке Na.
Чтобы написать имена пользователей, снимите стекло M, уделив осо-
бое внимание тому, как оно было вставлено Na.
Размеры карточек для имен: 25x13x0,3 мм (DPD), 53x13x0,3 мм (DPS)
и 53x30x0,3 мм (DPH).
Установка модуля контроля доступа

Установка и ли демонтаж должны производиться при от-
ключенной от сети вызывной панели.
Снимите защитную крышку разъема Oa (DNA-DNA ME) или Pa
(DRFID) и установите возможное дополнительное оборудование O и
P.
ВНИМАНИЕ: эти модули должны быть установлены на вызыв-
ные панели домофонов или видеодомофонов, в которых пред-
усмотрено соответствующее отделение. Не устанавливать на
кнопочную панель.
Расположение в ряд при установке на стену
Чтобы расположить вызывные панели в ряд по горизонтали или по
вертикали, снимите с помощью специального ножа пластиковые дета-
ли Q 1 e 2. Пропустите соединительные провода между основаниями
вызывных панелей R, следуя указаниям S T.
Расположение в ряд при установке заподлицо со стеной
Чтобы расположить вызывные панели в ряд по горизонтали или по
вертикали, зафиксируйте между собой встраиваемые коробки U.
Перед фиксацией встраиваемых коробок в стене, сделайте разрывы в
подготовленных для этого местах UA, чтобы пропустить провода, сое-
диняющие кнопочную вызывную панель с главной панелью.
Снимите с помощью специального ножа пластиковые детали с основа-
ния вызывных панелей Q2 и пропустите соединительные провода V.
Максимальная способность W
a 104 вызова;
a 52 вызова;
a 108 вызовов;
Примеры компоновки X
УТИЛИЗАЦИЯ
Не загрязняйте окружающую среду упаковочным материалом:
убедитесь, что утилизация выполнена в соответствии с
нормативами, действующими в стране использования продукта.
По окончании срока службы оборудования утилизируйте его
надлежащим образом.
Оборудование следует утилизировать в соответствии с
действующими нормативами, по возможности используя
повторную переработку составных частей.
Компоненты, подлежащие повторной переработке, имеют
соответствующий символ и аббревиатуру материала.
