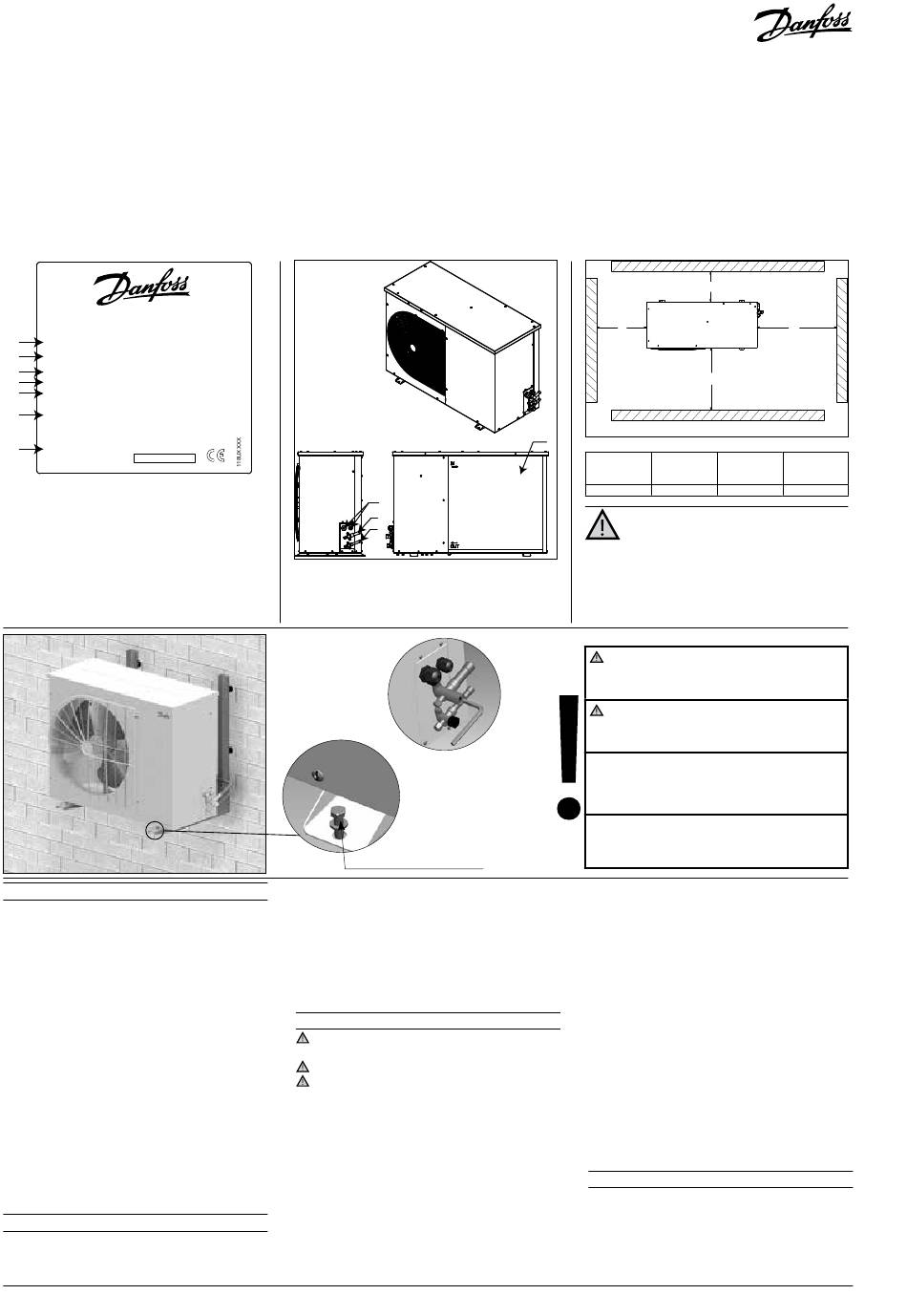

Instruksjoner - Optyma™ Slimpack
OP-LSQM / LSHM / MSXM / MSHM
MADE IN INDIA
OP-MSXM034MLW05G
A
Code no.: 114X7062
B
C
Application MBP
D
Refrigerant (1) R404A, R507A, R448/9A
M.W.P. HP (1) 28 bar
E
LP (1) 7 bar
F Voltage 380-400V3N~/50Hz
LRA 30,5 MCC
G
Serial No. 123456CG2816
Barcode Serial No:
A: Modell
B: Kodenummer
C: Applikasjon, beskyttelse
D: Kuldemedium
E: Servicetrykk
F: Matespenning, kortslutningsampere, maksimum
strømforbruk
G: Serienummer og strekkode
Bilde 2
1 – Introduksjon
Disse instruksjonene gjelder Optyma
Pack kondensatorene OP-LSHM/MSUM/MSHM
/MSGM(R507A, R404A, R134a, R22) brukt i
kjøleanlegg De inneholder nødvendig informas-
jon om riktig og sikker bruk av dette produktet
Kuldeaggregatet omfattes av følgende enheter:
• Scroll-/stempelkompressorer
• Mikrokanal varmeveksler
• Doble trykkbrytere
• Serviceventiler for innsuging/væske
• Værbestandig hus
• Filtertørker
• Veivhusvarmer for kompressor
• Beholder med stengeventil
• Nivåglass
• Fasesekvensrelé (scrollkompressorer)
• Fullstendig forhåndskoblet elektrisk panel
(inkludert hovedbryter, kompressorkontaktor,
overlastrelé)
2 – Håndtering og lagring
• Det anbefales å ikke åpne pakken før enheten
skal installeres.
• Håndter enheten forsiktig. Pakken kan transporteres
70 | © Danfoss | DCS (CC) | 2016.11
MSGM / MSYM
IP54
(2) R134a
(2) 23 bar
(2) 5 bar
7,5
H
I
J
H: Åpninger for kabelinnføring
I: Innsugningsåpning
J: Væskeåpning
K: Mikrokanal varmeveksler
Festebolter (leveres ikke)
med gaffeltruck eller pallegaffel. Bruk riktig og
Slim sikkert løfteutstyr.
TM
• Lagre og transporter enheten i stående posisjon.
• Lagringstemperatur for enheten er mellom -35 °C
og 50 °C.
• Ikke utsett pakken for regn eller korroderende miljø.
• Kontroller at enheten er komplett og uten skader
når du pakker den opp.
3 – Forholdsregler ved installasjon
Ikke slaglodd så lenge kuldeaggregatet er
under trykk.
Plasser aldri enheten i et brannfarlig miljø
Plasser enheten slik at den ikke blokkerer eller er til
hindring i gangområder, dører, vinduer eller lignende.
• Sikre at det er tilstrekkelig plass rundt enheten
for luftsirkulasjon og at dører kan åpnes. Se bilde
1 for minimumsavstand til vegg.
• Unngå installering av enheten på steder som er
daglig eksponert av direkte solskinn for lengre
perioder.
• Unngå installering av enheten i aggressive og
støvete miljøer.
• Sørg for at fundamentet er horisontalt (mindre
enn 3° helling) og at det er sterkt og stabilt for å
bære hele enhetens vekt og for eliminering av
N
K
Bilde 1 : Minimum monteringsavstand
L
[mm]
250
Installasjon og service av kuldeaggregatet
må kun utføres av kvalifisert personell.
Følg disse instruksjonene og godkjent praksis
som gjelder kjøleteknikk relatert til installasjon,
idriftsettelse, vedlikehold og service.
Kuldeaggregatet må kun brukes for formålet/
formålene det er beregnet for og innen sitt
virkeområde.
Kravene i EN378 (eller andre gjeldende lokale
sikkerhetsforskrifter) må oppfylles under alle
omstendigheter.
Bilde 3
Kuldeaggregatet leveres med nitrogengasstrykk
(1 bar) og kan derfor ikke kobles til som det
leveres; se avsnittet "installasjon" for ytterligere
detaljer.
Kuldeaggregatet må håndteres forsiktig og i
vertikal posisjon (maks. avvik fra vertikal
posisjon: 15°)
vibrasjoner og interferens.
• Enhetens omgivelsestemperatur må ikke overstige
50 °C ved driftsstans.
• Sørg for at strømforsyningen tilsvarer enhetens
egenskaper (se navneplate).
• Ved installering av enheter med HFC kuldemedium,
må du bruke utstyr som er spesielt beregnet for
HFC kuldemedier. Dette utstyret må aldri brukes
for CFC eller HCFC kuldemedier.
• Bruk rene og tørre refrigeration-grade kobberrør
og slagloddingsmateriell med sølvlegering.
• Bruk rene og tørre systemkomponenter.
• Innsugningsrøret som er tilkoblet kompressoren,
må være fleksibelt i 3 dimensjoner for å dempe
vibrasjoner. Dessuten må rørledningen monteres
på en slik måte at oljereturen i kompressoren sikres
og at faren for væskesøl over kompressoren
elimineres.
4 – Installasjon
• Installasjon der kuldeaggregater er installert må
være i samsvar med EEC trykkdirektiv (PED) nr.
97/23/EC. Selve kuldeaggregatet er ikke en
"enhet" ifølge dette direktivet.
• Enheten må installeres forsvarlig på et stabilt og
fast underlag og festes med en gang. Se bilde 2
L
O
M
M N O
[mm] [mm] [mm]
650 550 550
