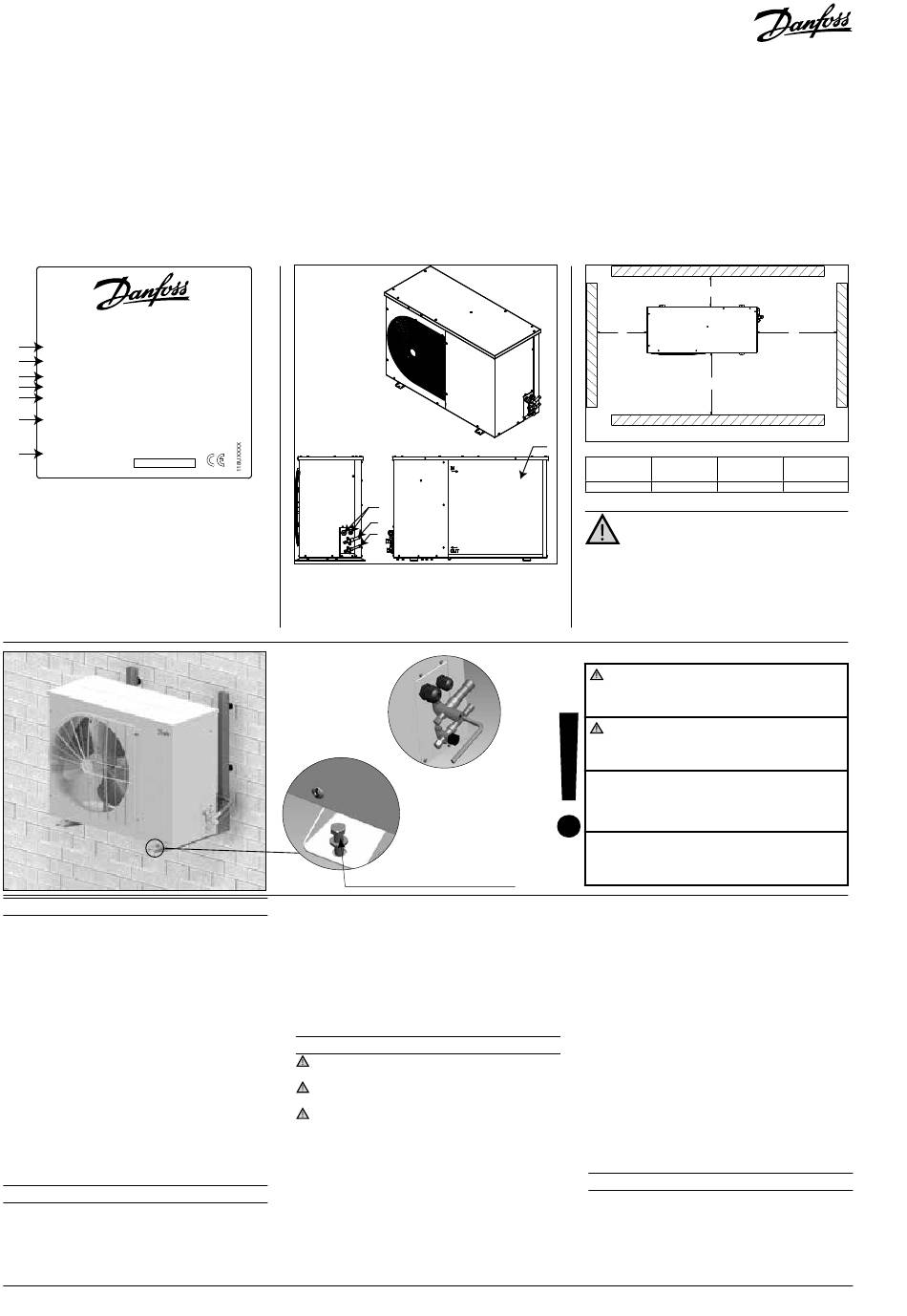

Vejledning - Optyma™ Slimpack
OP-LSQM / LSHM / MSXM / MSHM
MADE IN INDIA
OP-MSXM034MLW05G
A
Code no.:
114X7062
B
C
Application
MBP
D
Refrigerant
(1) R404A, R507A, R448/9A
M.W.P. HP
(1) 28 bar
E
LP (1) 7 bar
F
Voltage
380-400V3N~/50Hz
LRA
30,5
MCC
G
Serial No.
123456CG2816
Barcode Serial No:
A: Model
B: Bestillingsnummer
C: Applikation, Beskyttelse
D: Kølemiddel
E: Arbejdstrykområde i huset
F: Forsyningsspænding, LRA
(Locked Rotor Ampere), MCC
(Maximum Current Consumption)
G: Serienummer og stregkode
Billede 2
1 – Introduktion
Denne vejledning omhandler Optyma
kondenseringsaggregaterne OP-LSHM/MSUM/
MSHM/MSGM (R507A, R404A, R134a, R22), der
bruges til køleanlæg. Vejledningen indeholder
oplysninger om sikkerhed og korrekt anven-
delse af produktet.
Kondenseringsaggregatet indeholder følgende:
• Scroll-/stempelkompressor
• mikrokanal-kondensator
• dobbelte differentrykspressostater
• serviceventiler, suge/væskeledninger
• robust, vejrbestandigt hus
• tørrefilter
• krumtaphusvarmelegeme til kompressor
• receiver med stopventil
• skueglas.
• Fasesekvensrelæ (Scrollkompressor)
• Fuldt fortrådet elektrisk panel (herunder ho-
vedkontakt, kompressorkontaktor, overbelast-
ningsrelæ)
2 – Håndtering og opbevaring
• Det anbefales ikke at åbne emballagen, før aggre-
gatet er fremme ved dets endelige installati-
onssted.
• Vær forsigtig ved håndtering af aggregatet.
Emballagen muliggør anvendelse af gaffeltruck
eller pallevogn. Anvend egnet og sikkert løfte-
34 | © Danfoss | DCS (CC) | 2016.11
MSGM / MSYM
IP54
(2) R134a
(2) 23 bar
(2) 5 bar
7,5
H
I
J
H: Kabelindføringer
I: Sugerør
J: Væskerør
K: Microkanal-kondensator
Montagebolte (medfølger ikke)
grej.
Slim Pack-
• Kondenseringsaggregatet skal opbevares og
TM
transporteres i opret stilling.
• Kondenseringsaggregatet skal opbevares ved
mellem -35 °C og 50 °C.
• Kondenseringsaggregatet og emballagen må
ikke udsættes for regn eller korroderende atmo-
sfærer.
• Efter udpakningen skal du kontrollere, at ag-
gregatet er helt og ubeskadiget.
3 – Forholdsregler ved installationen
Undlad lodning, så længe kondenseringsag-
gregatet er under tryk.
Aggregatet må aldrig anvendes i en brandbar
atmosfære.
Placér aggregatet, så det ikke blokerer trafik-
veje, døre, vinduer o.l.
• Sørg for, at der er tilstrækkelig plads omkring ag-
gregatet, til at luften kan cirkulere og døre kan
åbnes. Se billede 1 for minimumsafstanden til væg-
ge.
• Installér ikke aggregatet på steder, der dagligt
udsættes for sollys i længere tidsrum.
• Installér ikke aggregatet i aggressive og støve-
de omgivelser.
• Installér aggregatet på et underlag med en
vandret overflade (< 3° hældning), som er
stærkt og stabilt nok til at bære aggregatets
N
K
Billede 1: Mindste monteringsafstande
L
[mm]
250
Kondenseringsaggregatet må kun
monteres og serviceres af uddannet
personale. Følg denne vejledning og almindelig
køleteknisk praksis i forbindelse med montering,
idriftsættelse, vedligeholdelse og servicering.
Kondenseringsaggregatet må kun anvendes
til det/de formål, det er beregnet til, og inden
for dets anvendelsesområde.
EN 378 (og andre gældende sikkerheds-
bestemmelser) skal altid overholdes.
Billede 3
Kondenseringsaggregatet leveres med et
nitrogengastryk (1 bar) og kan derfor ikke
umiddelbart tilsluttes. Se afsnittet «Monter-
ing» for yderligere oplysninger.
Kondenseringsaggregatet skal stå opret og
håndteres med forsigtighed (maks. hældn-
ingsvinkel fra vertikal: 15 °).
samlede vægt og eliminere vibration og for-
styrrelser.
• Aggregatets omgivelsestemperatur må ikke
overstige 50 °C, når det er slukket.
• Kontrollér, at strømforsyningen svarer til kon-
denseringsaggregatets specifikationer (se type-
skiltet).
• Når aggregater til HFC-kølemidler monteres,
skal der anvendes udstyr, som er forbeholdt
HFC-kølemidler, og som aldrig har været an-
vendt til CFC- eller HCFC-kølemidler.
• Anvend rene og tørre kølemiddelegnede kob-
berrør og slagloddemateriale med sølvlege-
ring.
• Anvend rene og tørre anlægsdele.
• Sugeledningen, som er forbundet med kom-
pressoren, skal være fleksibel i tre dimensioner
for at kunne dæmpe vibrationerne. Derudover
skal rørføringen sikre olieretur til kompresso-
ren og eliminere væskeslag i kompressoren.
4 – Installation
• Den installation, som kondenseringsaggregatet
monteres i, skal være i overensstemmelse med
Trykudstyrsdirektivet (PED) nr. 97/23/EF. Kon-
denseringsaggregatet er ikke i sig selv omfattet
af direktivet.
• Aggregatet skal være sikkert monteret i et sta-
bilt og fast ophæng og fastgjort fra starten. Se bil-
L
O
M
M
N
O
[mm]
[mm]
[mm]
650
550
550
FRCC.PI.026.A8.01
