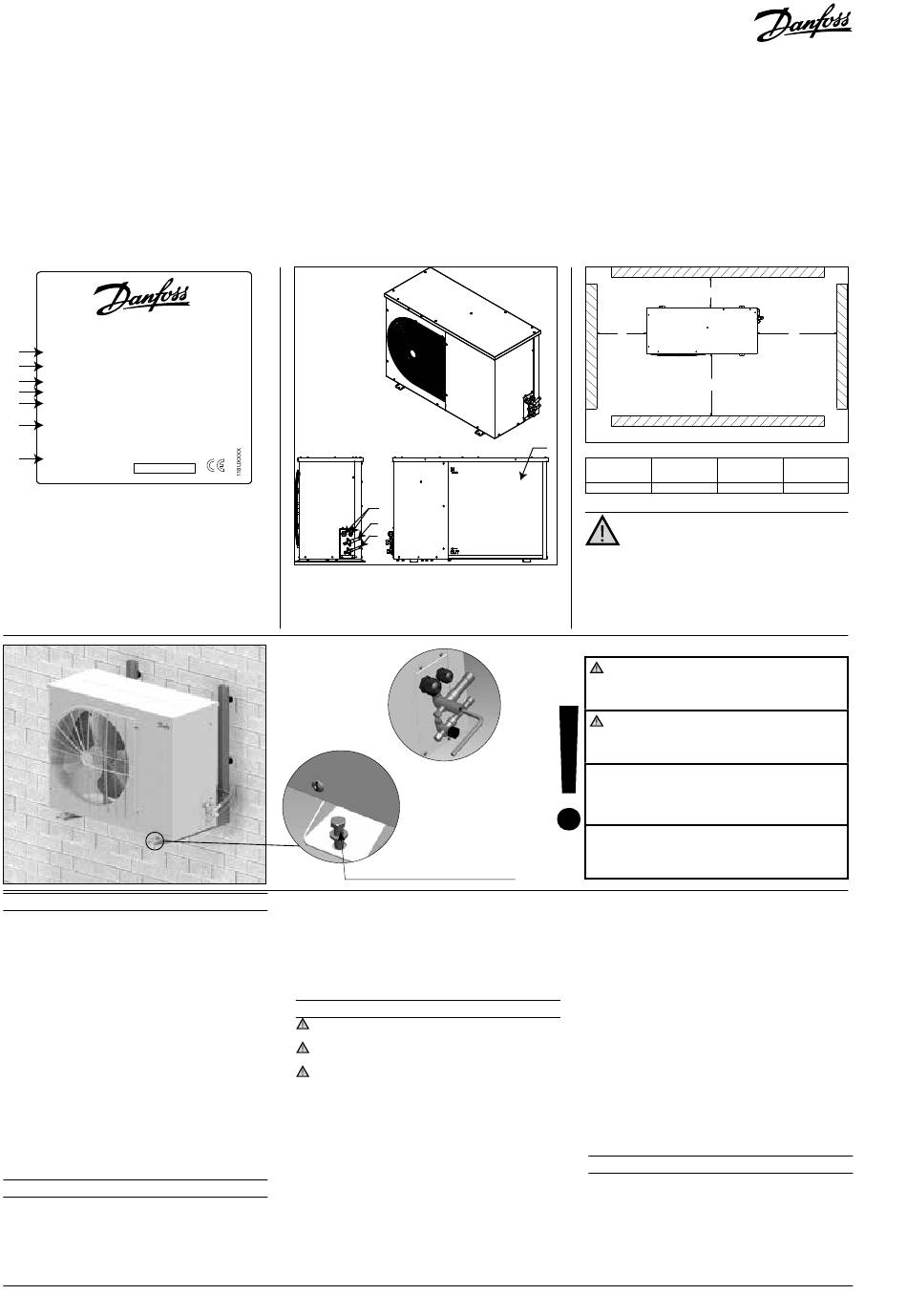

Istruzioni - Optyma™ Slimpack
OP-LSQM / LSHM / MSXM / MSHM
MADE IN INDIA
OP-MSXM034MLW05G
A
Code no.:
114X7062
B
C
Application
MBP
D
Refrigerant
(1) R404A, R507A, R448/9A
M.W.P. HP
(1) 28 bar
E
LP (1) 7 bar
F
Voltage
380-400V3N~/50Hz
LRA
30,5
MCC
G
Serial No.
123456CG2816
Barcode Serial No:
A: Modello
B: Numero di codice
C: Applicazione, Protezione
D: Refrigerante
E: Pressione di esercizio alloggiamento
F: Tensione di alimentazione, ampere rotore bloc-
cato, massimo consumo di energia
G: Numero di serie e codice a barre
Figura 2
1 – Introduzione
Queste istruzioni riguardano le unità conden-
satrici Optyma
Slim Pack OP-LSHM/MSUM/
TM
MSHM/MSGM (R507A, R404A, R134a, R22) uti-
lizzate negli impianti di refrigerazione. Conten-
gono le informazioni necessarie in materia di
sicurezza e uso corretto del prodotto.
L'unità di condensazione include i seguenti com-
ponenti:
• Compressori scroll/alternativi
• Scambiatore di calore a microcanali
• Pressostati doppi
• Valvole di servizio Aspirazione/liquido
• Involucro impermeabile
• Filtro deidratatore
• Resistenza carter per compressore
• Ricevitore con valvola di arresto
• Spia del liquido
• Relè sequenza di fase (сompressori scroll)
• Quadro elettrico completamente pre-cablato
(compreso interruttore principale, contattore
compressori e relè di sovraccarico)
2 – Movimentazione e stoccaggio
• Si consiglia di non aprire l'imballaggio prima di
aver trasportato l'unità sul posto d'installazio-
ne.
• Prestare particolare attenzione quando si movi-
menta l'unità. L'imballaggio consente l'utilizzo
di un carrello elevatore o di un carrello traspor-
tatore. Utilizzare apparecchiature di solleva-
100 | © Danfoss | DCS (CC) | 2016.11
MSGM / MSYM
IP54
(2) R134a
(2) 23 bar
(2) 5 bar
7,5
H
I
J
H: Aperture ingresso cavi
I: Bocchetta di aspirazione
J: Bocchetta liquido
K: Scambiatore di calore a microcanali
Bulloni di montaggio (non forniti)
mento adeguate e sicure.
• Magazzinare e trasportare l'unità in posizione
verticale.
• Magazzinare l'unità tra -35 °C e 50 °C.
• Non esporre l'imballaggio a pioggia o ad atmo-
sfere corrosive.
• Dopo il disimballaggio, controllare che l'unità
sia completa e priva di danni.
3 – Precauzioni per l'installazione
Non brasare se l'unità di condensazione è sot-
to pressione.
Non usare mai l'unità in atmosfere infiamma-
bili.
Posizionare l'unità in modo che non blocchi o
sia di intralcio in zone di transito, davanti a porte,
finestre, ecc.
• Assicurarsi che intorno all'unità vi sia spazio
sufficiente per la circolazione dell'aria e l'aper-
tura di porte e finestre. Fare riferimento alla Fi-
gura 1 per i valori minimi di distanza dalle pare-
ti.
• Evitare di installare l'unità in luoghi quotidiana-
mente esposti alla luce solare diretta per lunghi
periodi.
• Evitare di installare l'unità in ambienti aggressi-
vi e polverosi.
• Assicurarsi che l'unità sia installata su una su-
perficie orizzontale (inclinazione inferiore a 3°),
sufficientemente solida e stabile da supportare
il peso dell'intera unità, prevenendo vibrazioni
N
K
Figura 1: Distanze di montaggio minime
L
[mm]
250
Installazione e manutenzione dell'uni-
tà di condensazione solo da parte di
personale qualificato. Attenersi a queste istru-
zioni e alle buone pratiche tecniche di refrige-
razione relative all'installazione, la messa in
servizio, la manutenzione e l'assistenza.
L'unità di condensazione deve essere utiliz-
zata solo per lo scopo previsto e nel suo ambito
di applicazione.
In ogni circostanza, i requisiti di EN378 (o
altra normativa di sicurezza locale applicabile)
devono essere rispettati..
Figura 3
Il compressore viene consegnato pressuriz-
zato con azoto (1 bar) e quindi non può essere
allacciato in queste condizioni; vedere la sezione
«Installazione» per ulteriori dettagli.
L'unità
maneggiata con cautela in posizione verticale
(massima inclinazione rispetto alla verticale: 15°)
e altre interferenze.
• La temperatura ambiente dell'unità non deve
superare i 50 °C durante il ciclo di inattività.
• Verificare che l'alimentazione corrisponda alle
caratteristiche dell'unità (vedere targhetta).
• Se si installa l'unità per l'uso con refrigeranti
HFC, utilizzare attrezzature specifiche per i re-
frigeranti HFC, che non siano state mai utilizza-
te per i refrigeranti CFC o HCFC.
• Utilizzare tubazioni di rame pulite e deidratate,
di qualità specifica per la refrigerazione, e ma-
teriale per la brasatura in lega d'argento.
• Utilizzare componenti di sistema puliti e dei-
dratati.
• Le tubazioni collegate al compressore devono
essere flessibili in 3 dimensioni per smorzare le
vibrazioni. Il sistema delle tubazioni deve essere
inoltre configurato in modo che il ritorno dell'o-
lio per il compressore sia garantito e il rischio di
formazione di morchia nel compressore sia eli-
minato.
4 – Installazione
• L'impianto in cui l'unità di condensazione viene
installata deve essere conforme ai requisiti del-
la direttiva sugli apparecchi a pressione EEC
(PED) n. 97/23/EC. L'unità di condensazione di
per sé non è considerata un'"unità" nel campo di
applicazione della direttiva.
• L'unità deve essere installata fin dall'inizio in
modo sicuro su un supporto stabile, rigido e
fisso. Vedere la Figura 2
L
O
M
M
N
O
[mm]
[mm]
[mm]
650
550
550
di
condensazione
deve
essere
