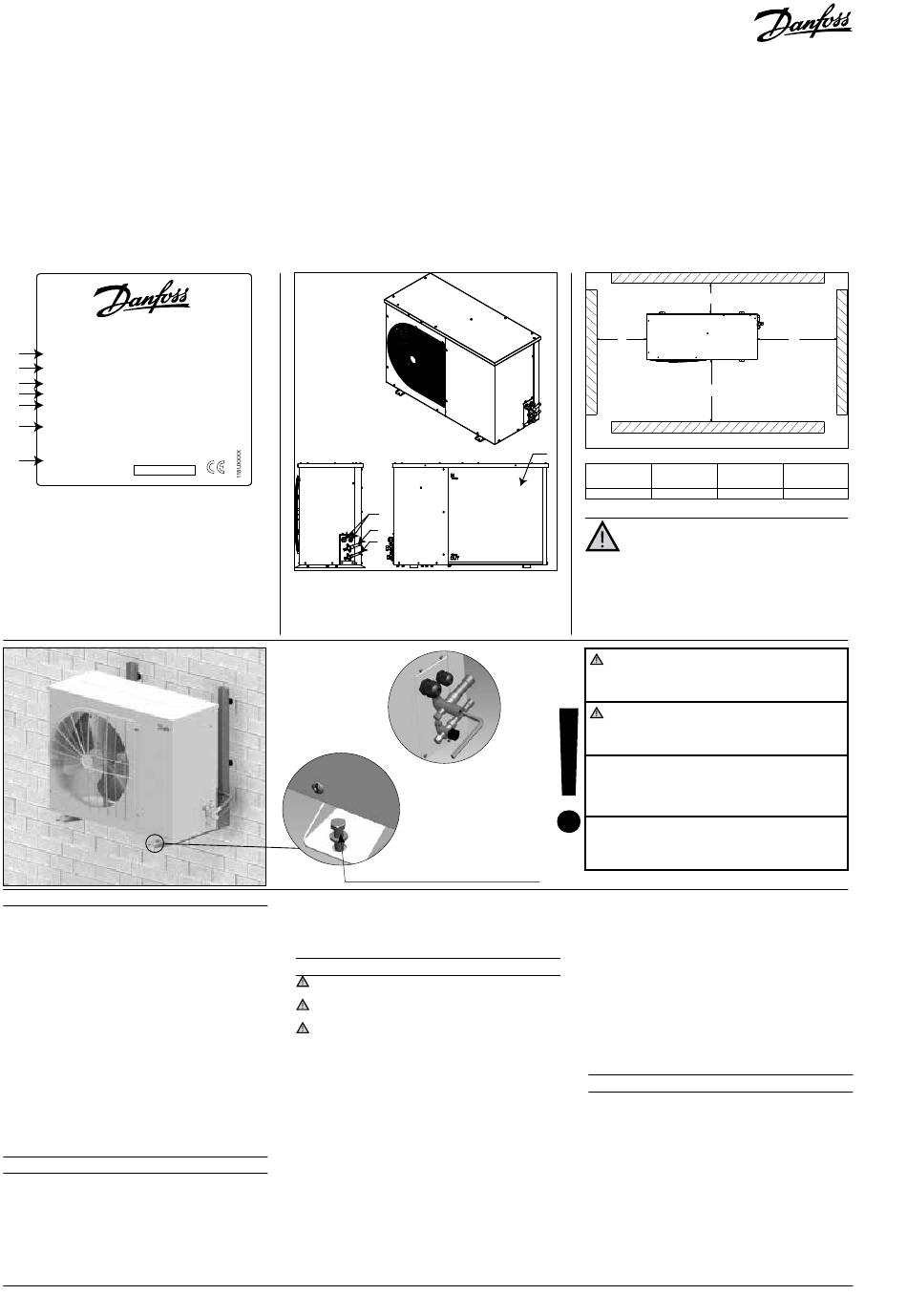

Instructies - Optyma™ Slimpack
OP-LSQM / LSHM / MSXM / MSHM
MADE IN INDIA
OP-MSXM034MLW05G
A
Code no.: 114X7062
B
C
Application MBP
D
Refrigerant (1) R404A, R507A, R448/9A
M.W.P. HP (1) 28 bar
E
LP (1) 7 bar
F Voltage 380-400V3N~/50Hz
LRA 30,5 MCC
G
Serial No. 123456CG2816
Barcode Serial No:
A: Model
B: Codenummer
C: Toepassing, Beschermingsgraad
D: Koelmiddel
E: Maximale werkdruk
F: Voedingsspanning, stroom bij geblokkeerde
motor, maximale continu stroom
G: Serienummer en barcode
Afbeelding 2
1 – Inleiding
Deze instructies hebben betrekking op Optyma
Slim Pack koelgroepen OP-LSHM/MSUM/MSHM/
MSGM(R507A, R404A, R134a, R22) welke worden
gebruikt voor koeltechnische systemen. Ze bevat-
ten de nodige informatie over de veiligheid en het
correct gebruik van dit product.
De koelgroep bevat de volgende onderdelen:
• Scroll/zuigercompressor
• Warmtewisselaar met microkanalen
• Dubbele pressostaten
• Serviceventielen zuigzijde/vloeistofzijde
• Weersbestendige behuizing
• Filterdroger
• Carterverwarming voor compressor
• Vloeistofvat met afsluitventiel
• Kijkglas
• Fasesequentie relais (scrollcompressor)
• Volledig voorbedraad elektrisch paneel (inclu-
sief hoofdschakelaar, compressoren, contactor,
overbelastingsrelais)
2 – Hanteren en opbergen
• Wij raden u aan de verpakking pas te openen
als het apparaat zich in de ruimte bevindt waar
u het wilt installeren.
• Ga voorzichtig om met het apparaat. Door de
verpakking is het mogelijk een vorkheftruck of
palletwagen te gebruiken. Gebruik geschikte
en veilige hefapparatuur.
• Bewaar en transporteer het apparaat rechtop-
staand.
52 | © Danfoss | DCS (CC) | 2016.11
MSGM / MSYM
IP54
(2) R134a
(2) 23 bar
(2) 5 bar
7,5
H
I
J
H: Kabelingangen
I: Zuigleiding
J: Vloeistofleiding
K: Warmtewisselaar met microkanalen
Montagebouten (niet meegeleverd)
• Bewaar het appartaat tussen -35 °C en 50 °C.
• Stel de verpakking niet bloot aan regen of een
TM
bijtende omgeving.
• Controleer na het uitpakken of het apparaat
volledig en intact is.
3 – Voorzorgsmaatregelen bij de installatie
Soldeer niet zolang de koelgroep onder druk
staat.
Gebruik het apparaat nooit in een ontvlam-
bare atmosfeer.
Plaats het apparaat zodat het geen wandel-
zones, deuren ramen en dergelijke blokkeert of
hindert.
• Zorg voor voldoende ruimte rond het apparaat
voor luchtcirculatie en om deuren te kunnen
openen. Zie afbeelding 1 voor de minimale af-
standen tussen het apparaat en een muur.
• Vermijd installatie van het apparaat op een lo-
catie waar het dagelijks langdurig wordt bloot-
gesteld aan direcht zonlicht.
• Vermijd installatie van het apparaat in corro-
sieve en stoffige omgevingen.
• Zorg voor een vlakke ondergrond (helling van
minder dan 3 graden) die sterk en stabiel ge-
noeg is om het gewicht van het apparaat te
dragen en trillingen en storingen te elimineren.
• De omgevingstemperatuur rond het apparaat
mag nooit meer dan 50 °C bedragen tijdens de
uit-cyclus.
• Zorg ervoor dat de voeding overeenkomt met
de eigenschappen van het apparaat (zie naam-
plaatje).
N
K
Afbeelding 1: Minimale montageafstanden
L
[mm]
250
Installatie en onderhoud van de koel-
groep mag alleen worden uitgevoerd
door deskundig personeel. Volg deze
instructies en erkende koelpraktijken met be-
trekking tot installatie, ingebruikname, on-
derhoud en bediening.
De koelgroep mag uitsluitend worden ge-
bruikt waarvoor hij is ontworpen en binnen
het toepassingsbereik.
De voorwaarden van EN378 (of andere gel-
dende lokale veiligheidsvoorschriften) moeten
onder alle omstandigheden worden nageleefd.
De koelgroep wordt geleverd met stikstofgas
Afbeelding 3
onder druk (1 bar) en mag daarom niet me-
teen worden aangesloten; raadpleeg het deel
"Installatie" voor meer informatie.
Ga steeds voorzichtig om met de koelgroep in
verticale positie (maximale uitwijking van de
verticale positie: 15°)
• Gebruik bij de installatie van de apparatuur
voor HFK-koelmiddelen uitsluitend apparatuur
die geschikt is voor koelmiddelen en die nog
nooit werd gebruikt voor CFK- of HCFK-koel-
middelen
• Gebruik schone en droge koperbuizen en sol-
deermateriaal van zilverlegering die geschikt
zijn voor gebruik in koelsystemen.
• Gebruik schone en droge systeemonderdelen.
• De zuigleiding die wordt aangesloten op de com-
pressor moet flexibel zijn in 3 richtingen om trillin-
gen te dempen. Verder moeten de leidingen zo
verlegd worden dat de olieretour voor de com-
pressor verzekerd is en het risico op vloeistofslag
in de compressor geëlimineerd wordt
4 – Installatie
• De installatie waarin de koelgroep wordt ge-
plaatst moet beantwoorden aan de EEG-richt-
lijn voor drukapparatuur (PED) nr. 97/23/EG. De
koelgroep zelf is geen apparaat in de betekenis
van deze richtlijn.
• Het apparaat moet goed worden geïnstalleerd
op een stabiele en stevige basis, en van in het
begin goed vaststaan. Zie afbeelding 2
• Het wordt aanbevolen het apparaat op rub-
beren steunen of trillingsdempers te instal-
leren (niet meegeleverd).
• Laat langzaam de stikstofvulling vrij via het
schraderventiel.
• Sluit het apparaat zo snel mogelijk aan op het
systeem om vervuiling van de olie door vocht
in de lucht te voorkomen.
L
O
M
M N O
[mm] [mm] [mm]
650 550 550
