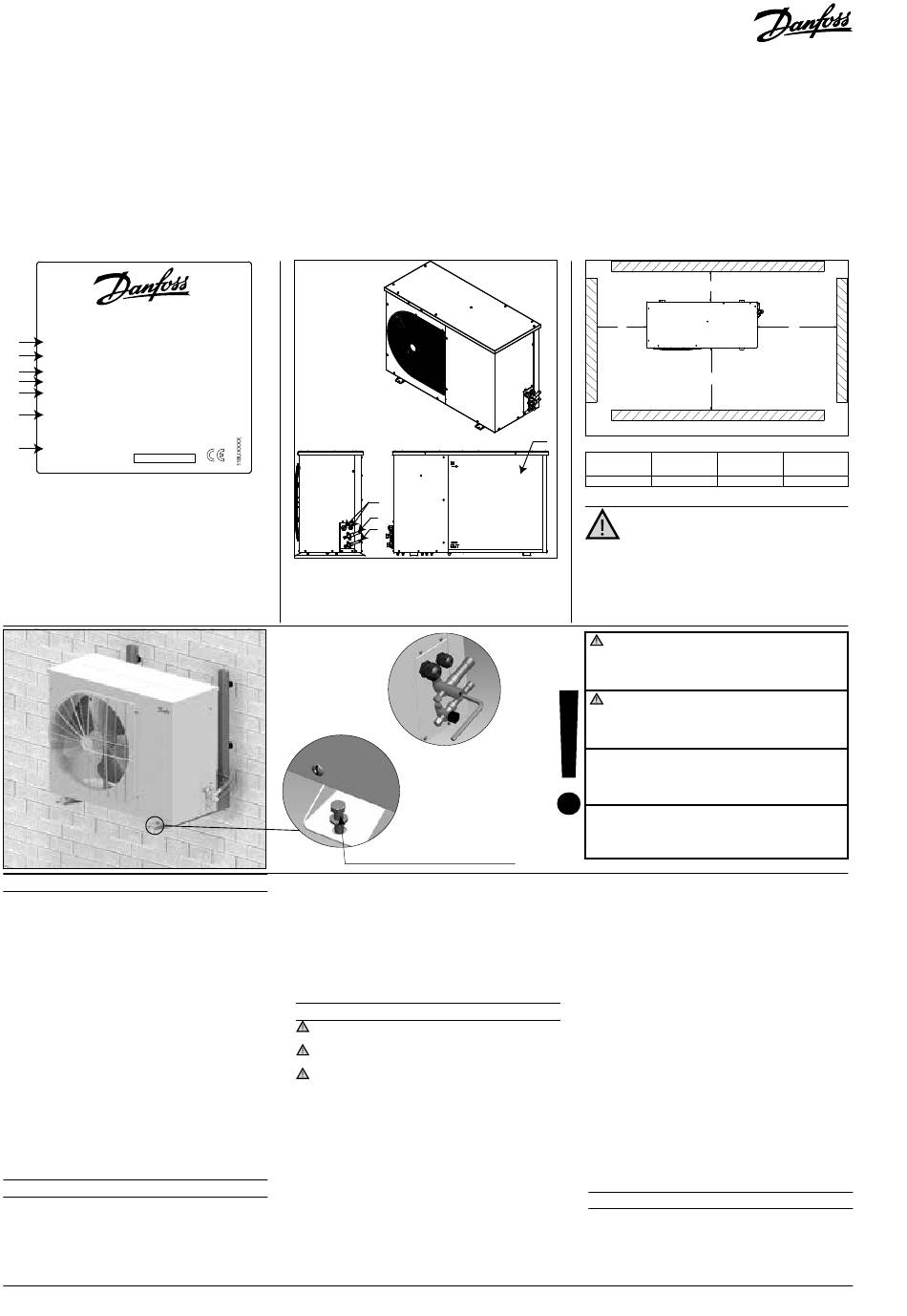

Instrukcje - Optyma™ Slimpack
OP-LSQM / LSHM / MSXM / MSHM
MADE IN INDIA
OP-MSXM034MLW05G
A
Code no.:
114X7062
B
C
Application
MBP
D
Refrigerant
(1) R404A, R507A, R448/9A
M.W.P. HP
(1) 28 bar
E
LP (1) 7 bar
F
Voltage
380-400V3N~/50Hz
LRA
30,5
MCC
G
Serial No.
123456CG2816
Barcode Serial No:
A: Model
B: Numer kodowy
C: Zastosowanie, stopień ochrony
D: Rodzaj czynnika chłodniczego
E: Maksymalne ciśnienie robocze
F: Napięcie zasilania, prąd rozruchowy wirnika,
maksymalny prąd pracy
G: Numer seryjny i kod kreskowy
Rysunek 2
1 — Wprowadzenie
Niniejsze instrukcje dotyczą agregatów skrapla-
jących Optyma™ Slim Pack OP-LSHM/MSUM/
MSHM/MSGM (R507A, R404A, R134a, R22) stoso-
wanych w układach chłodniczych. Zawierają
one podstawowe informacje na temat bezpie-
czeństwa i prawidłowego użytkowania tego
urządzenia.
Agregat skraplający składa się z następujących ele-
mentów:
• Sprężarka spiralna/tłokowa
• Mikrokanałowy wymiennik ciepła
• Podwójny presostat
• Zawory serwisowe (ssawny/cieczowy)
• Obudowa chroniąca przed czynnikami atmos-
ferycznymi.
• Filtr odwadniacz
• Grzałka karteru sprężarki
• Zbiornik cieczy z zaworem odcinającym
• Wziernik
• Przekaźnik kontroli kolejności faz (sprężarka spi-
ralna)
• W pełni okablowane wyposażenie elektryczne
(obejmujące wyłącznik główny, stycznik sprę-
żarki, przekaźnik termiczny)
2 — Przenoszenie i magazynowanie
• Nie zaleca się otwierania opakowania przed
dostarczeniem agregatu do miejsca instalacji.
• Zachowywać ostrożność podczas przenosze-
nia agregatu. Opakowanie umożliwia użycie
wózka widłowego lub podnośnika paletowe-
go. Używać odpowiedniego i bezpiecznego
16 | © Danfoss | DCS (CC) | 2016.11
MSGM / MSYM
IP54
(2) R134a
(2) 23 bar
(2) 5 bar
7,5
H
I
J
H: Otwory na kable
I: Króciec ssawny
J: Króciec cieczowy
K: Mikrokanałowy wymiennik ciepła
Śruby montażowe (nie dostarczone)
sprzętu do podnoszenia
• Magazynować i transportować agregat w po-
zycji pionowej.
• Magazynować agregat w temperaturze od
-35°C do 50°C.
• Chronić opakowanie przed działaniem deszczu
oraz innych czynników atmosferycznych po-
wodujących korozję.
• Po rozpakowaniu sprawdzić, czy agregat jest
kompletny oraz czy nie jest uszkodzony.
3 — Środki ostrożności podczas instalacji
Nie przystępować do lutowania, gdy agregat
skraplający znajduje się pod ciśnieniem.
Nigdy nie umieszczać agregatu w atmosferze
łatwopalnej.
Ustawić agregat w taki sposób, aby nie bloko-
wał ani nie utrudniał przejścia, otwierania drzwi,
okien itp.
• Zapewnić wokół agregatu odpowiednią ilość
miejsca, aby umożliwić cyrkulację powietrza i
otwieranie drzwi. Minimalne odległości od
ścian zostały przedstawione na rys. 1.
• Unikać montażu agregatu w miejscach narażo-
nych codziennie na długotrwałe działanie pro-
mieni słonecznych.
• Unikać instalowania agregatu w miejscach o
dużym zapyleniu lub w warunkach sprzyjają-
cych korozji.
• Zapewnić podstawę o poziomej powierzchni
(nachylenie mniejsze niż 3°) oraz o wytrzymało-
ści i stabilności umożliwiającej obciążenie
N
K
Rysunek 1: Minimalne odległości montażowe
L
[mm]
250
Agregaty skraplające mogą być instalo-
wane i serwisowane wyłącznie przez
wykwalifikowany personel. Należy postępować
zgodnie z tymi instrukcjami oraz dobrymi prak-
tykami techniki chłodniczej dotyczącymi insta-
lacji, uruchamiania, konserwacji i serwisowania.
Agregatu skraplającego należy używać wy-
łącznie do celów zgodnych z jego przeznacze-
niem oraz w zakresie przewidzianych dla niego
zastosowań.
Niezależnie
bezwzględnie przestrzegać wymogów normy
EN378 (lub innych obowiązujących krajowych
przepisów bezpieczeństwa).
Rysunek 3
Dostarczany agregat skraplający jest napełniony
azotem (o ciśnieniu 1 bara), dlatego nie należy go
podłączać w takim stanie. Dodatkowe informacje
podano w punkcie „Montaż".
Zachować ostrożność podczas transportowania
agregatu skraplającego i nie odchylać go od pi-
onu (dopuszczalne odchylenie od pionu: 15°).
masą
w celu wyeliminowania drgań i zakłóceń.
• Temperatura otoczenia agregatu nie może
przekraczać 50°C w czasie gdy urządzenie nie
pracuje.
• Sprawdzić, czy napięcie zasilania odpowiada
charakterystyce urządzenia (patrz tabliczka zna-
mionowa).
• Podczas instalowania agregatów pracujących z
czynnikami chłodniczymi HFC stosować sprzęt
przeznaczony specjalnie do tych czynników,
który nigdy wcześniej nie był używany do czyn-
ników chłodniczych CFC ani HCFC.
• Używać czystych i osuszonych rur miedzianych
przeznaczonych do kontaktu z czynnikami
chłodniczymi oraz materiałów lutu ze stopem
srebra.
• Używać czystych i osuszonych podzespołów
układu.
• Ssawne przewody rurowe podłączone do sprę-
żarki muszą być elastyczne w trzech wymia-
rach, aby możliwe było tłumienie drgań. Prze-
wody rurowe należy podłączyć do agregatu w
taki sposób, aby umożliwić powrót oleju do
sprężarki i wyeliminować ryzyko przemieszcza-
nia cieczy do sprężarki.
4 — Montaż
• Instalacja, do której ma zostać podłączony agre-
gat skraplający, musi być zgodna z wymogami
Dyrektywy ciśnieniowej EEC (PED) nr 97/23/EC.
Agregat skraplający nie jest „urządzeniem" w ro-
zumieniu tej dyrektywy.
L
O
M
M
N
O
[mm]
[mm]
[mm]
650
550
550
od
okoliczności
należy
agregatu
FRCC.PI.026.A8.49
