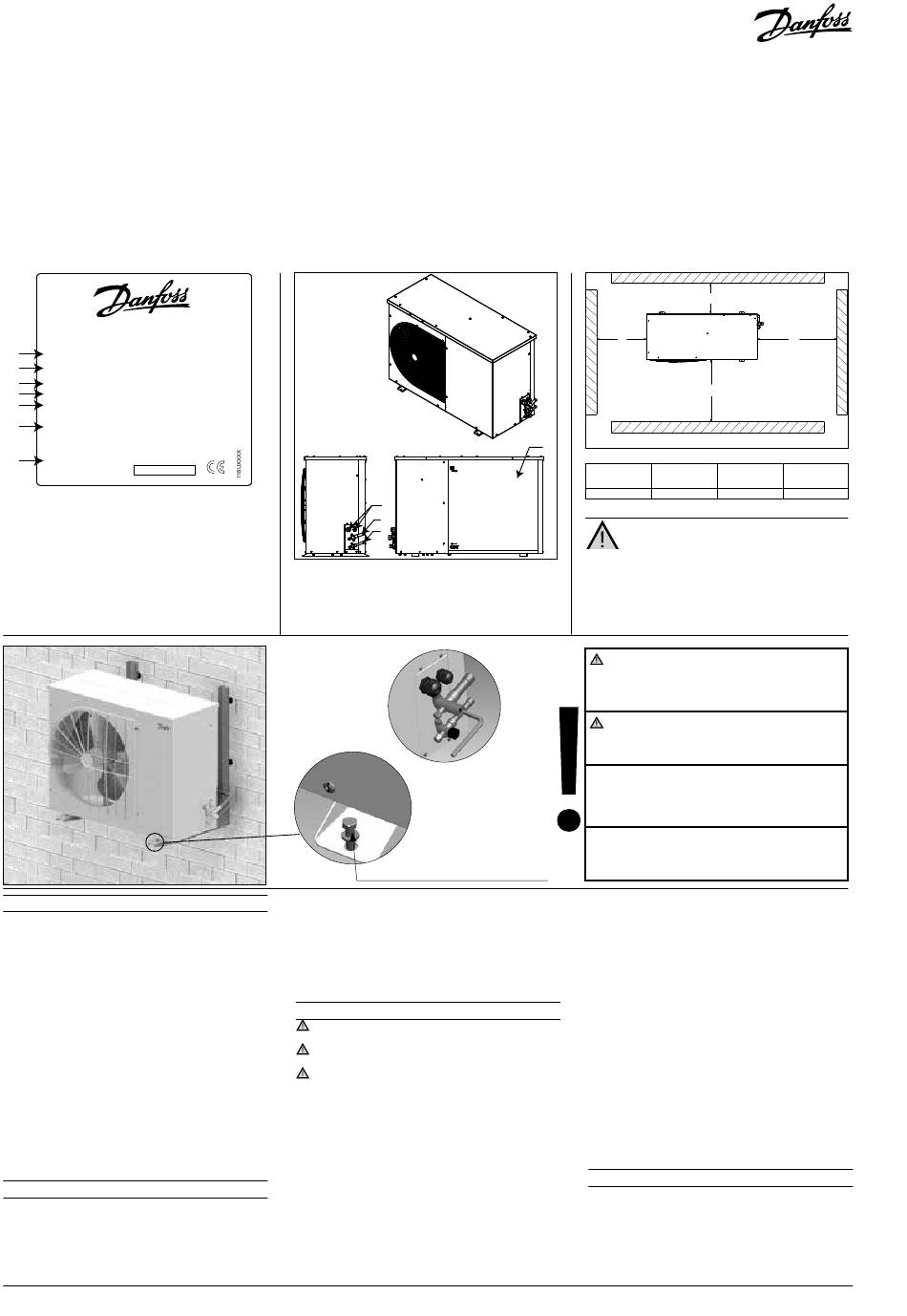

Instructions - Optyma™ Slimpack
OP-LSQM / LSHM / MSXM / MSHM /
MADE IN INDIA
OP-MSXM034MLW05G
A
Code no.:
114X7062
B
C
Application
MBP
D
Refrigerant
(1) R404A, R507A, R448/9A
M.W.P. HP
(1) 28 bar
E
LP (1) 7 bar
F
Voltage
380-400V3N~/50Hz
LRA
30,5
MCC
G
Serial No.
123456CG2816
Barcode Serial No:
A : Modèle
B : Référence - Code
C : Application, Protection
D : Réfrigérant
E : Pression de service
F : Tension d'alimentation, Intensité en rotor
bloqué, Consommation de courant maximum
G : N° de série et code EAN
Illustration 2
1 – Introduction
Ces instructions concernent les groupes de
condensation Optyma
Slim Pack OP-LSHM/
TM
MSUM/MSHM/MSGM (R507A, R404A, R134a,
R22) utilisés pour les systèmes de réfrigération.
Elles fournissent les informations nécessaires
pour la sécurité et l'utilisation appropriée de ce
produit
Le groupe de condensation comprend les éléments
suivants :
• Compresseur piston/scroll
• Échangeur de chaleur à microcanaux
• Pressostats haute/basse pression
• Vannes de service, aspiration/liquide
• Capot résistant aux intempéries
• Filtre déshydrateur
• Résistance de carter pour le compresseur
• Réservoir avec vanne d'arrêt
• Voyant liquide
• Contacteur de phase (compresseurs scroll)
• Panneau électrique entièrement précâblé (y
compris sectionneur principal, contacteur de
compresseur, relais de surcharge)
2 – Manipulation et stockage
• Il est recommandé de ne pas ouvrir l'emballage avant
d'avoir positionné le groupe à son emplacement
d'installation
• Manipulez le groupe avec soin. L'emballage per-
met l'utilisation d'un chariot élévateur ou d'un
transpalette. Utilisez un équipement de levage
approprié et sûr.
10 | © Danfoss | DCS (CC) | 2016.11
MSGM / MSYM
IP54
(2) R134a
(2) 23 bar
(2) 5 bar
7,5
H
I
J
H : Orifices d'entrée de câble
I : Orifice d'aspiration
J : Orifice de liquide
K : Échangeur de chaleur à microcanaux
Boulons de montage (non fournis)
• Stockez et transportez le groupe en position
verticale.
• Stockez le groupe à une température comprise
entre -35 °C et 50 °C.
• N'exposez pas l'emballage à la pluie ou à une
atmosphère corrosive.
• Après le déballage, vérifiez que le groupe est
complet et qu'il n'est pas endommagé.
3 – Précautions d'installation
Ne pas braser tant que le groupe de conden-
sation est sous pression.
Ne placez jamais le groupe dans une atmos-
phère inflammable.
Placez le groupe de manière à ne pas bloquer
ou gêner le passage, les portes, les accès, etc.
• Assurez-vous de laisser un espace adéquat au-
tour du groupe, afin de permettre la circulation
de l'air et l'ouverture des portes. Référez-vous à
l'illustration 1 pour obtenir les distances mini-
males à respecter entre le groupe et les murs.
• Évitez d'installer le groupe à un emplacement
exposé quotidiennement au rayonnement di-
rect du soleil pendant de longues périodes.
• Évitez d'installer le groupe dans un environne-
ment agressif et poussiéreux.
• Assurez-vous de disposer d'une fondation hori-
zontale (inclinaison inférieure à 3°), suffisam-
ment stable et résistante pour pouvoir suppor-
ter l'intégralité du poids du groupe et éliminer
les vibrations et les interférences.
N
K
Illustration 1 : Distances de montage minimum
L
(mm)
250
L'installation et l'entretien des groupes
de condensation doivent être effectués
uniquement par du personnel qualifié.
Respectez ces instructions et de bonnes
pratiques d'ingénierie de la réfrigération pour
l'installation, la mise en service, la maintenance
et l'entretien.
Le groupe de condensation doit être utilisé
uniquement dans le ou les buts pour lesquels
il a été conçu et en respectant sa plage d'uti-
lisation.
En toutes circonstances, la directive EN378
(ou une autre réglementation de sécurité
locale applicable) doit être respectée.
Illustration 3
Le groupe de condensation est livré à une
pression d'azote de 1 bar et ne doit donc pas
être raccordé en l'état ; reportez-vous à la sec-
tion « installation » pour plus de détails.
Le groupe de condensation doit être manipulé
avec précaution et en position verticale (incli-
naison maximale : 15°)
• La température ambiante d'utilisation du
groupe ne doit pas dépasser 50 °C lors du cycle
d'arrêt.
• Assurez-vous que l'alimentation électrique cor-
respond aux caractéristiques du groupe (voir la
plaque signalétique).
• Lors de l'installation de groupes pour réfrigé-
rants HFC, utilisez l'équipement spécialement
réservé aux réfrigérants HFC n'ayant jamais été
utilisé pour des réfrigérants CFC ou HCFC.
• Utilisez des tubes en cuivre pour réfrigération,
propres et déshydratés, et un matériau de bra-
sage présentant un pourcentage d'argent.
• Utilisez des composants de système propres et dés-
hydratés.
• La tuyauterie d'aspiration raccordée au com-
presseur doit être flexible dans les 3 dimen-
sions, afin d'amortir les vibrations. En outre, la
tuyauterie doit être installée de manière à assu-
rer le retour d'huile du compresseur et à éviter
tout risque d'accumulation de liquide dans le
compresseur.
4 – Installation
• L'installation dans laquelle le groupe de
condensation est installé doit être conforme à
la directive EEC relative aux systèmes sous
pression n° 97/23/EC. Le groupe de condensa-
tion en lui-même ne constitue pas un
« groupe » au sens de cette directive.
• Le groupe doit être installé sur un support
stable et rigide et fixé dès le départ. Voir illus-
L
O
M
M
N
O
[mm]
[mm]
[mm]
650
550
550
FRCC.PI.026.A8.04
