Instruções

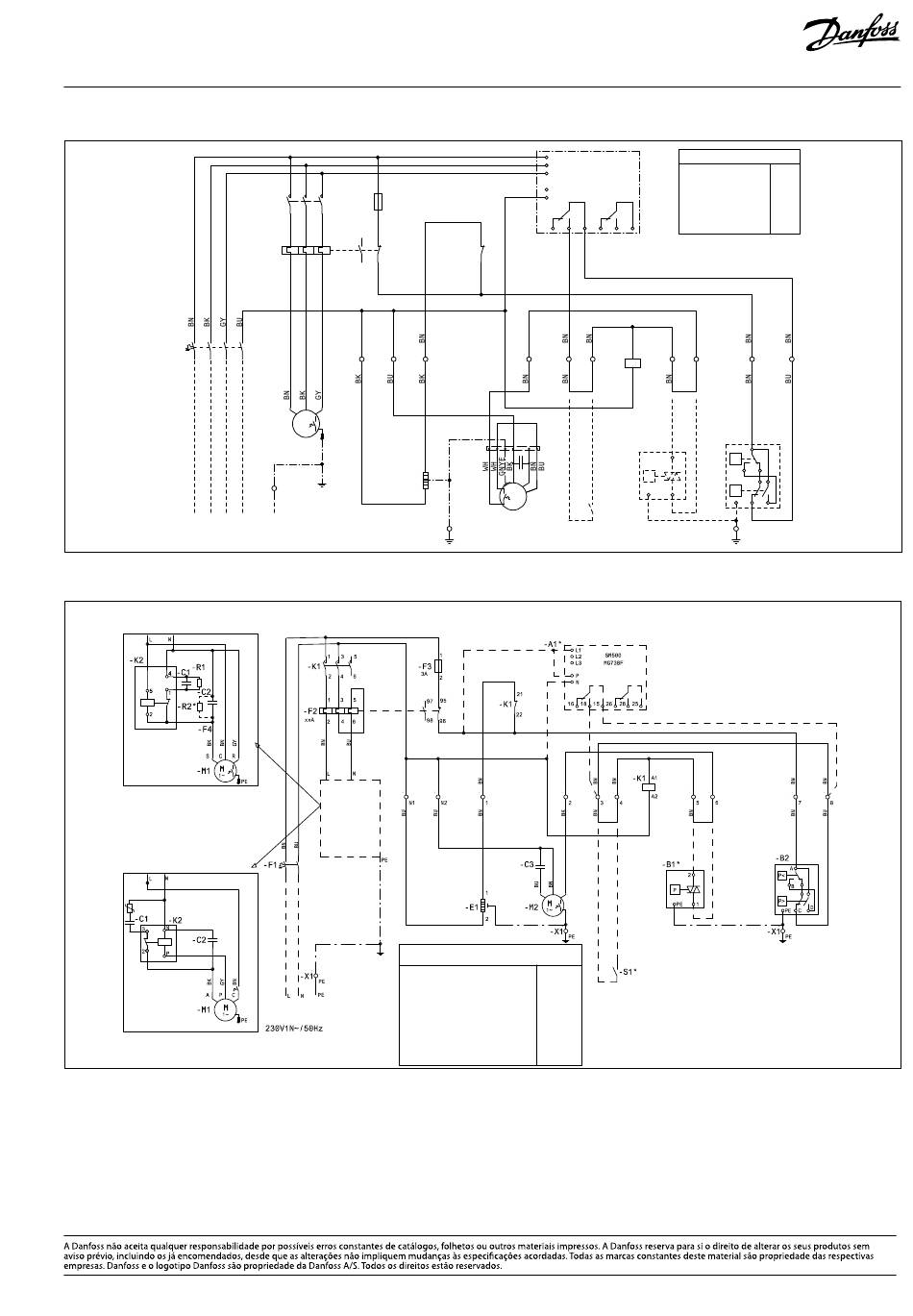

Código E : OP-MSXM068 - 080 - 099 - 108, OP-LSQM067 - 084 - 098
1 3 5 7
-F1
2 4 6 8
L1 L2 L3 N
380-400V3N~/50Hz
Código G : OP-MSYM009 - 012 - 014 - 018, OP-LSQM014 - 018, OP-MSHM018, OP-MSGM21
OP-MSHM018SCW05G
OP-MSGM021SCW05G
OP-MSYM009MYW05G
OP-MSYM018MXW05G
OP-LSQM018MPW05G
OP-MSYM012MPW05G
OP-MSYM014MPW05G
OP-LSQM014MPW05G
Lenda
BK preto
BU azul
BN marrom
GY cinza
RD vermelho
WH branco
FRCC.PI.026.A8.08
1
1 3 5
-K1 -F3
3A
2 4 6
2
1 3 5
95
97
-F2
98
xxA 96
2 4 6
N1 N2
M
-M1
3~
-E1
-X1
PE
PE
OP-MSHM018SCW05G
OP-MSGM021SCW05G
OP-MSYM009MYW05G
OP-LSQM018MPW05G
OP-MSYM012MPW05G
OP-MSYM014MPW05G
OP-LSQM014MPW05G
A1* Relé de tensão
B1* Controlador de velocidade do ventilador (opcional)
B2 Pressóstato de alta & de baixa pressão
C1 Condensador de arranque (Compressor)
C2 Condensador de trabalho (Compressor)
C3 Condensador de trabalho (Ventilador)
E1 Resistência de cárter
F1 Interruptor principal
F2 Relé de sobrecarga
F3 Fusível (Circuito de controlo)
-A1
L1
SM500
L2
L3 MG73BF
P
N
16 18 15 26 28 25
21
-K1
22
1 2 3 4
-C3
1
-M2
1~
2
M
-X1
PE
-F2
6,7A
4,6A
5,3A
4,0A
5,3A
6,5A
5,0A
K1
K2
M1
M2
R1, R2*
S1*
X1
*
-F2
OP-MSXM068MLW05E
OP-MSXM080MLW05E
OP-MSXM099MLW05E
OP-MSXM108MLW05E
OP-LSQM067LLW05E
OP-LSQM084LLW05E
OP-LSQM098LLW05E
-K1
A1
5 6 7
A2
-B2
-B1*
A
2
P<
B
P
P>
PE 1
D
PE C
-S1*
-X1
PE
Contactor
Relé de arranque
Compressor
Motor do ventilador
Sangrador resistor
Termóstato ambiente (opcional)
Terminal
Opção (remover ponte)
