Manuale istruzioni
QX - Aspiratore centrifugo
Introduzione

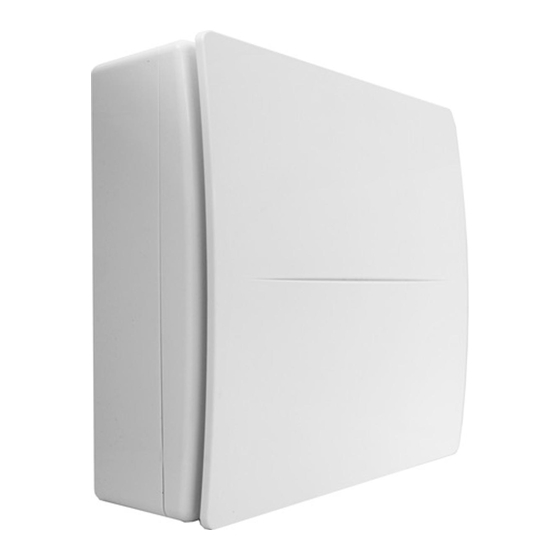

QX (fig.1) è un aspiratore centrifugo progettato per garantire il ricambio
dell'aria in ambienti interni di piccole/medie dimensioni quali stanze da bagno,
toilette e cucine.
Adatto per l'espulsione dell'aria in presenza di lunghe canalizzazioni.
Installabile a parete o soffitto, a superficie o ad incasso in pareti di cartongesso (fig.2).
Leggere questo manuale con attenzione prima di usare il prodotto e conservarlo in un posto sicuro così da poterlo consultare all'occorrenza.
Il prodotto è costruito a regola d'arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere installato da per-
sonale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o cose derivanti dalla mancata osservanza delle norme contenute nel pre-
sente libretto.
CARATTERISTICHE TECNICHE
• Materiale: ABS colore RAL 9010 di alta qualità, resistente agli urti e ai raggi UV
• Copri-frontale design smontabile per pulizia senza l'utilizzo di utensili
• Filtro in polipropilene (PP), facilmente removibile per la pulizia, atto a proteggere la ventola e il motore da residui di polvere.
• Ventola centrifuga a pale curve in avanti, ad alta efficienza e silenziosa.
• Motore monofase a 2 velocità con protezione termica.
• Motore montato su cuscinetti a sfera che garantiscono al prodotto un ciclo di vita più lungo (30.000h) e che lo rendono adatto anche per climi freddi
• Realizzato in doppio isolamento: non necessita della messa a terra
• Adatto per funzionamento continuo o ad intermittenza
• Grado di protezione IPX4
• Tensione di alimentazione 220-240V~ 50/60Hz
Modello Portata Pressione statica
m /h max Pa max
3
QX80 104/62 251/142
QX80T 104/62 251/142
QX80HT 104/62 251/142
QX100 104/62 251/142
QX100T 104/62 251/142
QX100HT 104/62 251/142
PRECAUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
• L'apparecchio non deve essere utilizzato in applicazioni diverse da quelle indicate in questo manuale.
• Dopo aver rimosso il prodotto dall'imballo, assicurarsi della sua integrità; in caso di dubbio, rivolgersi a personale qualificato. Non lasciare parti
dell'imballo alla portata di bambini o persone diversamente abili.
• Non toccare l'apparecchio con mani/piedi umidi o bagnati.
• L'apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte oppure
con mancanza di esperienza e di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona respon-
sabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio.
I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• Non impiegare il prodotto in presenza di sostanze o vapori infiammabili, come alcool, insetticidi, benzina, etc.
• In caso si rilevi qualsiasi tipo di anomalia nel funzionamento, scollegare l'apparecchio dalla rete elettrica e rivolgersi al più presto a personale
qualificato. In caso di riparazione, richiedere esclusivamente ricambi originali.
• L'impianto elettrico a cui e' collegato il prodotto deve essere conforme alle normative vigenti.
• Prima di collegare il prodotto alla rete di alimentazione o alla presa elettrica accertarsi che:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica;
- la portata dell'impianto/presa sia adeguata alla potenza massima dell'apparecchio. In caso contrario rivolgersi a personale qualificato.
• L' apparecchio non deve essere impiegato come attivatore di scaldabagni, stufe, ecc., nè deve scaricare in condotti adibiti all'evacuazione di
aria calda/fumi derivanti da alcun tipo di apparecchio a combustione. Deve espellere l'aria all'esterno tramite un proprio condotto specifico.
1
Consumo Pressione sonora
W max dB(A) @3m
28/17 38/27
28/17 38/27
28/17 38/27
28/17 38/27
28/17 38/27
28/17 38/27
Fig. 1
