Telepítési útmutató
QX – radiális ventilátor
Bevezetés

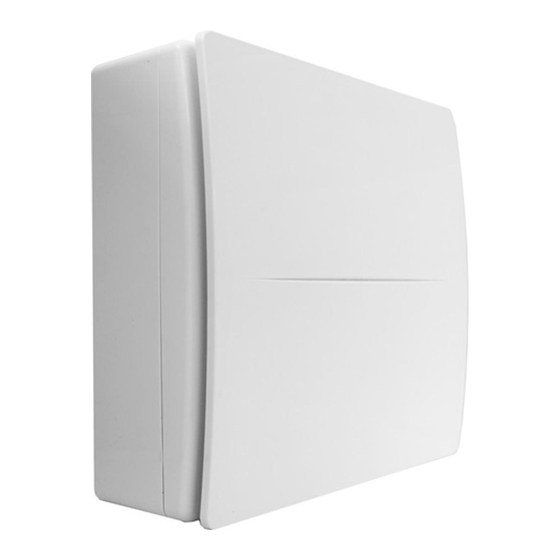

QX (fig. 1) radiális ventilátor kisebb és közepes méretű helyiségek
(mellékhelyiségek, fürdőszobák, konyhák, stb.) szellőztetésére lett tervezve.
Kiválóan alkalmas hosszabb csőrendszereken keresztül történő szellőztetésre.
Falon és mennyezeten egyaránt elhelyezhető,
akár gipszkartonba süllyesztett módon is (fig.2).
A készülék biztonságos és megfelelő működése érdekében, olvassa el figyelmesen ezt az útmutatót a készülék
üzembe helyezése előtt, őrizze meg annak érdekében, hogy a későbbiekben is a segítségére lehessen. A
készülék megfelel az elektromos termékekre vonatkozó hatályos irányelvek alapvető követelményeinek és egyéb
megfelelő rendelkezéseinek. A telepítést és beállítást kizárólag megfelelő szakképesítéssel rendelkező szakember
végezheti el, a helyi előírások figyelembevétele mellett. Az előírások figyelmen kívül hagyásából eredő esetleges
személyi sérülésekért vagy anyagi károkért a gyártó nem vállal felelősséget.
MŰSZAKI ADATOK
• Anyaga: magas minőségű, UV álló ABS műanyag, fehér (RAL 9010) színben.
• Szerszámok nélkül, könnyen eltávolítható design előlap a tisztíthatóság érdekében.
• Tisztítható / cserélhető porszűrő PP anyagból, a járókerék és a motor védelmének érdekében.
• Magas minőségű, nagyhatékonyságú, előrehajló lapátozású járókerék a magas elszívási teljesítmény és a csendes üze-
meltetés érdekében.
• Egyfázisú, 2 sebességi fokozattal rendelkező motor beépített hővédelemmel.
• Hosszú élettartamra (30.000 üzemórára) tervezett gördölőcsapággyal szerelt kivitel.
• A készülék kettős szigeteléssel rendelkezik, az elektromos illesztés során védőföldelés nem szükséges.
• Szakaszos és folyamatos üzemeltetésre egyaránt alkalmas.
• IP-X4 (fröccsenő víz ellen) védelem
• Hálózati feszültség 220V - 240V~ 50/60Hz
Típus Légszállítás Statikus nyomás
m /h max
3
QX80 104/62 251/142
QX80T 104/62 251/142
QX80HT 104/62 251/142
QX100 104/62 251/142
QX100T 104/62 251/142
QX100HT 104/62 251/142
TELEPÍTÉSSEL KAPCSOLATOS ÓVINTÉZKEDÉSEK , HASZNÁLAT ÉS KARBANTARTÁS
• A készülék kizárólag az ebben használati útmutatóban megjelölt szellőztetési feladatkra használható.
• Kicsomagolást követően győződjön meg a készülék megfelelő állapotáról. Amennyiben kétség merülne fel a termék
állapotával kapcsolatosan, forduljon szakemberhez. A készüléket tartsa távol gyermekektől vagy csökkent szellemi,
képességekkel rendelkező személyektől.
• Ne érintse meg a készüléket nedves kézzel / lábbal.
• A készülék csak felügyelet mellett használható olyan személyek által (beleértve a gyermekeket is) akik csökkent szellemi
illetve fizikai képességekkel rendelkeznek, vagy nem rendelkeznek kellő tapasztalattal, illetve tudással a készülék ha-
sználatára vonatkozóan. Ne engedje gyermekét játszani a készülékkel!
• A készülék nem használható éghető gőzöket, pl. alkohol, rovarirtó szerek, üzemanyag, stb. tartalmazó levegő elszívására.
• Bármilyen, a normális működéstől eltérő jelenséget észlel, a készüléket válassza le az elektromos hálózatról és kérje
szakember segítségét. Javításhoz, alkatrészcseréhez kizárólag gyári alkatrészeket használjon.
• Az elektromos hálózat, melyhez a készüléket csatlakoztatni kívánja, feleljen meg az elektromos hálózattal szemben táma-
sztott előírásoknak.
• Az elektromos hálózathoz való csatlakoztatás előtt ellenőrizni szükséges:
- a készülék adattábláján feltüntetett adatok (feszültség és frekvencia) megfelel az elektromos hálózat paramétereinek.
- Az elektromos hálózat, ill. a készülék számára kialakított elektromos csatlakozási felület / aljzat biztosítani tudja a készülék
maximális áram és teljesítményfelvételét. Ellenkező esetben kérje szakember segítségét.
• A készülék működtetése nem aktíválhatja vízmelegítő, sütő, stb. működését. A ventilátor nem alkalmazható forró levegő,
füstgáz, bármilyen típusú égéstermék elszívására. A készülék kizárólag légtechnikai csőrendszerhez csatlakoztatható az
elszívott levegő elvezetése érdekében.
1
Teljesítmény
Pa max W max dB(A) @3m
28/17
28/17
28/17
28/17
28/17
28/17
Zajszint
38/27
38/27
38/27
38/27
38/27
38/27
Fig. 1
