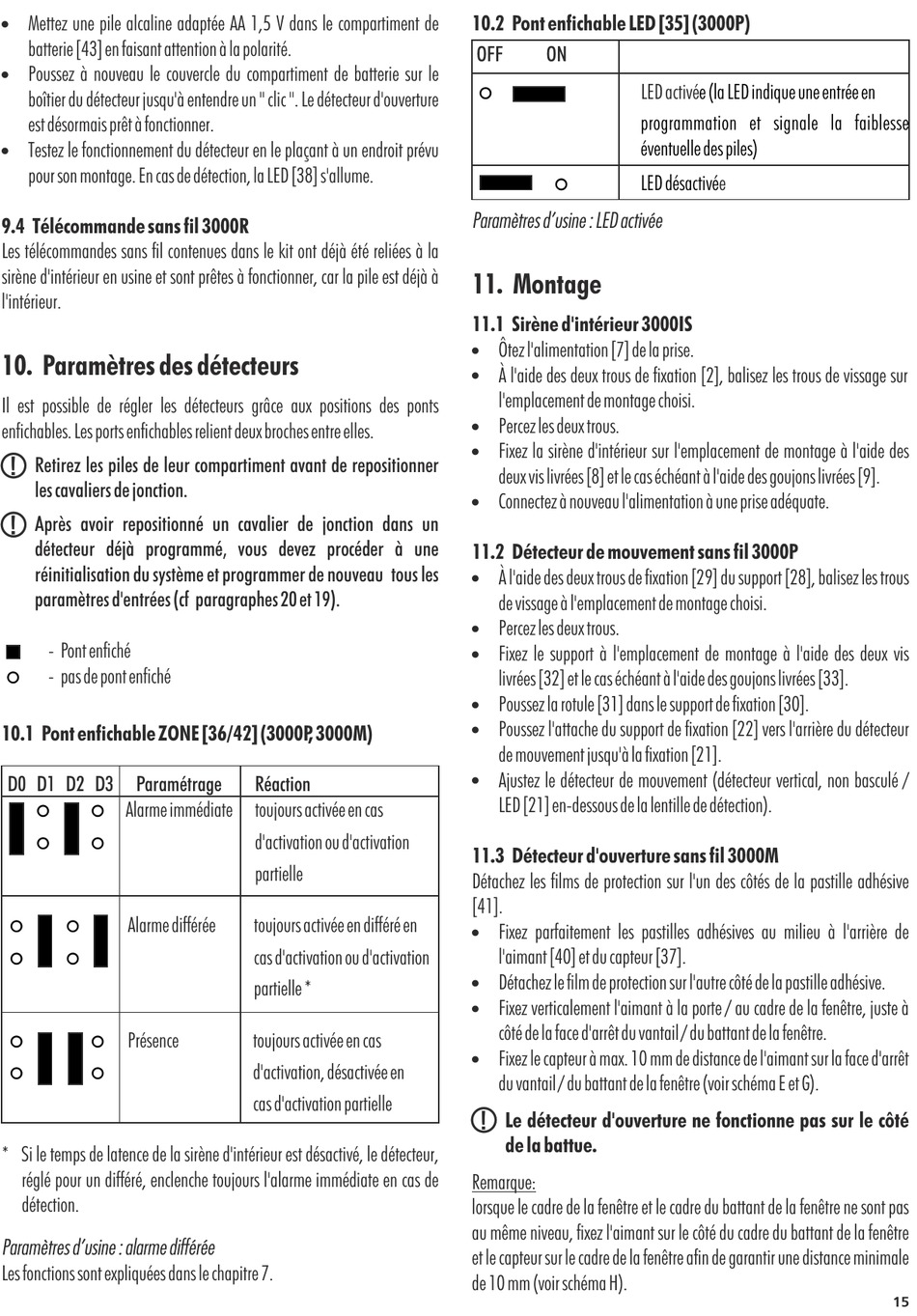

! Mettez une pile alcaline adaptée AA 1,5 V dans le compartiment de
batterie [43] en faisant attention à la polarité.
! Poussez à nouveau le couvercle du compartiment de batterie sur le
boîtier du détecteur jusqu'à entendre un " clic ". Le détecteur d'ouverture
est désormais prêt à fonctionner.
! Testez le fonctionnement du détecteur en le plaçant à un endroit prévu
pour son montage. En cas de détection, la LED [38] s'allume.
9.4 Télécommande sans fil 3000R
Les télécommandes sans fil contenues dans le kit ont déjà été reliées à la
sirène d'intérieur en usine et sont prêtes à fonctionner, car la pile est déjà à
l'intérieur.
10. Paramètres des détecteurs
Il est possible de régler les détecteurs grâce aux positions des ponts
enfichables. Les ports enfichables relient deux broches entre elles.
Retirez les piles de leur compartiment avant de repositionner
les cavaliers de jonction.
Après avoir repositionné un cavalier de jonction dans un
détecteur déjà programmé, vous devez procéder à une
réinitialisation du système et programmer de nouveau tous les
paramètres d'entrées (cf paragraphes 20 et 19).
- Pont enfiché
{
- pas de pont enfiché
10.1 Pont enfichable ZONE [36/42] (3000P , 3000M)
D0 D1 D2 D3 Paramétrage
{ {
Alarme immédiate
{ {
{ {
Alarme différée
{ {
{ {
Présence
{ {
* Si le temps de latence de la sirène d'intérieur est désactivé, le détecteur,
réglé pour un différé, enclenche toujours l'alarme immédiate en cas de
détection.
Paramètres d'usine : alarme différée
Les fonctions sont expliquées dans le chapitre 7.
Réaction
toujours activée en cas
d'activation ou d'activation
partielle
toujours activée en différé en
cas d'activation ou d'activation
partielle *
toujours activée en cas
d'activation, désactivée en
cas d'activation partielle
10.2 Pont enfichable LED [35] (3000P)
OFF ON
{
LED activé
programmation et signale la faiblesse
éventuelle des piles)
{
LED désactivé
Paramètres d'usine : LED activée
11. Montage
11.1 Sirène d'intérieur 3000IS
! Ôtez l'alimentation [7] de la prise.
! À l'aide des deux trous de fixation [2], balisez les trous de vissage sur
l'emplacement de montage choisi.
! Percez les deux trous.
! Fixez la sirène d'intérieur sur l'emplacement de montage à l'aide des
deux vis livrées [8] et le cas échéant à l'aide des goujons livrées [9].
! Connectez à nouveau l'alimentation à une prise adéquate.
11.2 Détecteur de mouvement sans fil 3000P
! À l'aide des deux trous de fixation [29] du support [28], balisez les trous
de vissage à l'emplacement de montage choisi.
! Percez les deux trous.
! Fixez le support à l'emplacement de montage à l'aide des deux vis
livrées [32] et le cas échéant à l'aide des goujons livrées [33].
! Poussez la rotule [31] dans le support de fixation [30].
! Poussez l'attache du support de fixation [22] vers l'arrière du détecteur
de mouvement jusqu'à la fixation [21].
! Ajustez le détecteur de mouvement (détecteur vertical, non basculé /
LED [21] en-dessous de la lentille de détection).
11.3 Détecteur d'ouverture sans fil 3000M
Détachez les films de protection sur l'un des côtés de la pastille adhésive
[41].
! Fixez parfaitement les pastilles adhésives au milieu à l'arrière de
l'aimant [40] et du capteur [37].
! Détachez le film de protection sur l'autre côté de la pastille adhésive.
! Fixez verticalement l'aimant à la porte / au cadre de la fenêtre, juste à
côté de la face d'arrêt du vantail / du battant de la fenêtre.
! Fixez le capteur à max. 10 mm de distance de l'aimant sur la face d'arrêt
du vantail / du battant de la fenêtre (voir schéma E et G).
Le détecteur d'ouverture ne fonctionne pas sur le côté
de la battue.
Remarque:
lorsque le cadre de la fenêtre et le cadre du battant de la fenêtre ne sont pas
au même niveau, fixez l'aimant sur le côté du cadre du battant de la fenêtre
et le capteur sur le cadre de la fenêtre afin de garantir une distance minimale
de 10 mm (voir schéma H).
e (la LED indique une entrée en
