indexa MK07 Bedienungsanleitung

MK07 Magnetkontakt
braun: Art. Nr. 33098
VdS-Nr. G 199 538
Beschreibung
Der Magnetkontakt ist als Kombi- Kontakt vorgesehen. Er wird als
Öffnungsmelder zur Überwachung von Türen, Gehäusen, Fenstern
usw. in Gefahrenmeldeanlagen der VdS- Klassen A und B eingesetzt.
Die Gehäusevarianten des Magnetschalters inkl. des Magneten als
Einbau- und Aufputzversion gestatten eine optimale Anpassung an
das zu sichernde Objekt. Er ist sowohl für die Einbau- als auch für die
Aufputzmontage geeignet. Als Schutz vor Sabotage (Überbrückungs-
schutz) wird ein Anschlusskabel mit vier gleichfarbigen Adern
verwendet.
Das Aufbaugehäuse ist so aufgebaut, dass der Kontakt in beide
Richtungen eingebaut werden kann. Um eine magnetische
Entkopplung bei ferromagnetischen Objekten zu gewährleisten bzw.
um einen evtl. Höhenausgleich zu kompensieren, werden
Distanzblöcke mitgeliefert. Er kann so auf eine Türzarge, einen
Fensterstock oder auf die Standfläche eines zu überwachenden
Objektes montiert werden, so dass beim Öffnen bzw. beim Abheben
um mehr als 1 cm ein Alarm ausgelöst wird.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der
Hersteller haftet nicht für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht
werden.
Lieferumfang
!

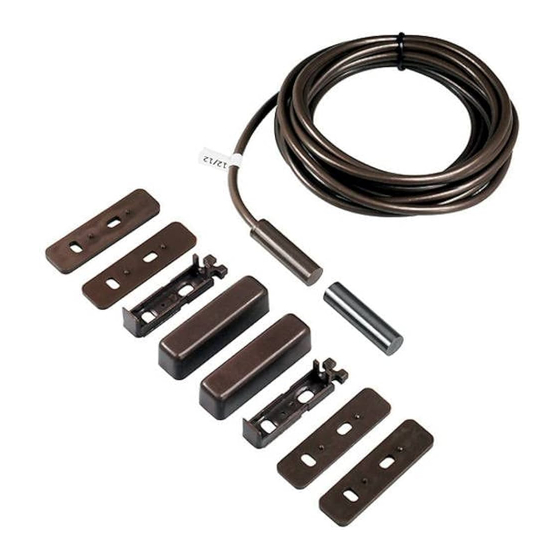

Kontakt mit 4 m langem,4-adrigen Anschlusskabel
!
Magnet
!
2 Gehäuseoberteile
!
2 Gehäuseunterteile
!
4 Distanzblöcke (2 dünne, 2 dicke)
!
Anleitung
Technische Daten
Anschlussleitung: LIYY 4 x 0,14 mm²
Kontaktart: Reedkontakt, NC: öffnet bei Entfernung des
Magneten
Schaltabstand: ca. 10 mm
max. Belastung des Kontaktes: 10 VA / 0,5 A
Umweltklasse: III - nach VdS
Schutzart: IP 67
Magnet: Alinco 500 / M8 x 30
Gehäuse: weißer Kunststoff (ABS)
4 015162 330984
Montage
Einbaumontage
Für die Einbaumontage sind sowohl für den angeschlossenen Kontakt
als auch für den Magneten Löcher der Größe 8,2 mm (8,0 + 0,2 mm)
zu bohren. Der Kontakt muss sich leicht in die Bohrung einführen
lassen, jedoch so fest in der Bohrung sitzen, dass er sich ohne
technische Hilfsmittel nicht wieder entfernen lässt. Um Schäden zu
vermeiden, darf beim Einbau des Kontaktes keine Gewalt angewendet
werden. Die Kontakte dürfen nicht in ferromagnetischen Materialien
sowie in Materialien mit ferromagnetischem Kern eingebaut werden.
Aufbaumontage
Bei der Montage auf magnetisch leitendem Untergrund sind
antimagnetische Schrauben sowie die Distanzblöcke zu verwenden,
welche auf die Rückseite der Gehäuseunterteile aufgedrückt werden.
Wenn nötig, verwenden Sie die Distanzblöcken, um den max.
Schaltabstand von 10 mm zu erreichen.
Befestigen Sie beide Gehäuseunterteile parallel nebeneinander auf
dem zu befestigenden Untergrund mit jeweils 2 geeigneten
Schrauben. Der Kontakt und der Magnet werden jeweils in die zwei
Gehäuseunterteile eingesetzt. Beim Kontakt-Gehäuseoberteil brechen
Sie für das Kabel an der gewünschten Stelle die Sollbruchstelle aus
dem Gehäuseoberteil. Clipsen Sie nun jeweils das Gehäuseoberteil
einfach auf das Gehäuseunterteil.
Falls bei einer Montage am Fenster der Abstand zwischen Magnet und
Kontakt zu groß sein sollte, kann der Magnet auch auf der Kante des
Fensterflügels montiert werden (s. Abb. 4).
Anschluss
Als Schutz vor Sabotage sind alle vier Adern gleichfarbig. Deshalb
müssen vor dem Anschluss mit einem Messgerät die Adernpaare
erkannt werden: Legen Sie hierfür den Magneten an den Kontakt an.
Bei angelegtem Magneten muss nun bei beiden Adernpaaren (siehe
Schaltschema), also bei Melder- und Sabotagekreis, der Kontakt
durchgeschliffen sein. Wenn Sie dann den Magneten vom Kontakt
wegnehmen, ist der Kontakt beim Melderkreis unterbrochen, während
der Sabotagekreis weiterhin einen durchgeschliffenen Kontakt besitzt.
Verdrahten Sie den Kontakt entsprechend dem Anschlussplan der
Anlage. Achten Sie ggf. auf benötigte Widerstände und passende
Einstellungen. Bei Zentralen mit Busanschluss verbinden Sie den
Kontakt über passende Bus-Eingangsmodule oder Funk-
Universalsender, maximal 5 Kontakte in Serie pro Meldelinie.

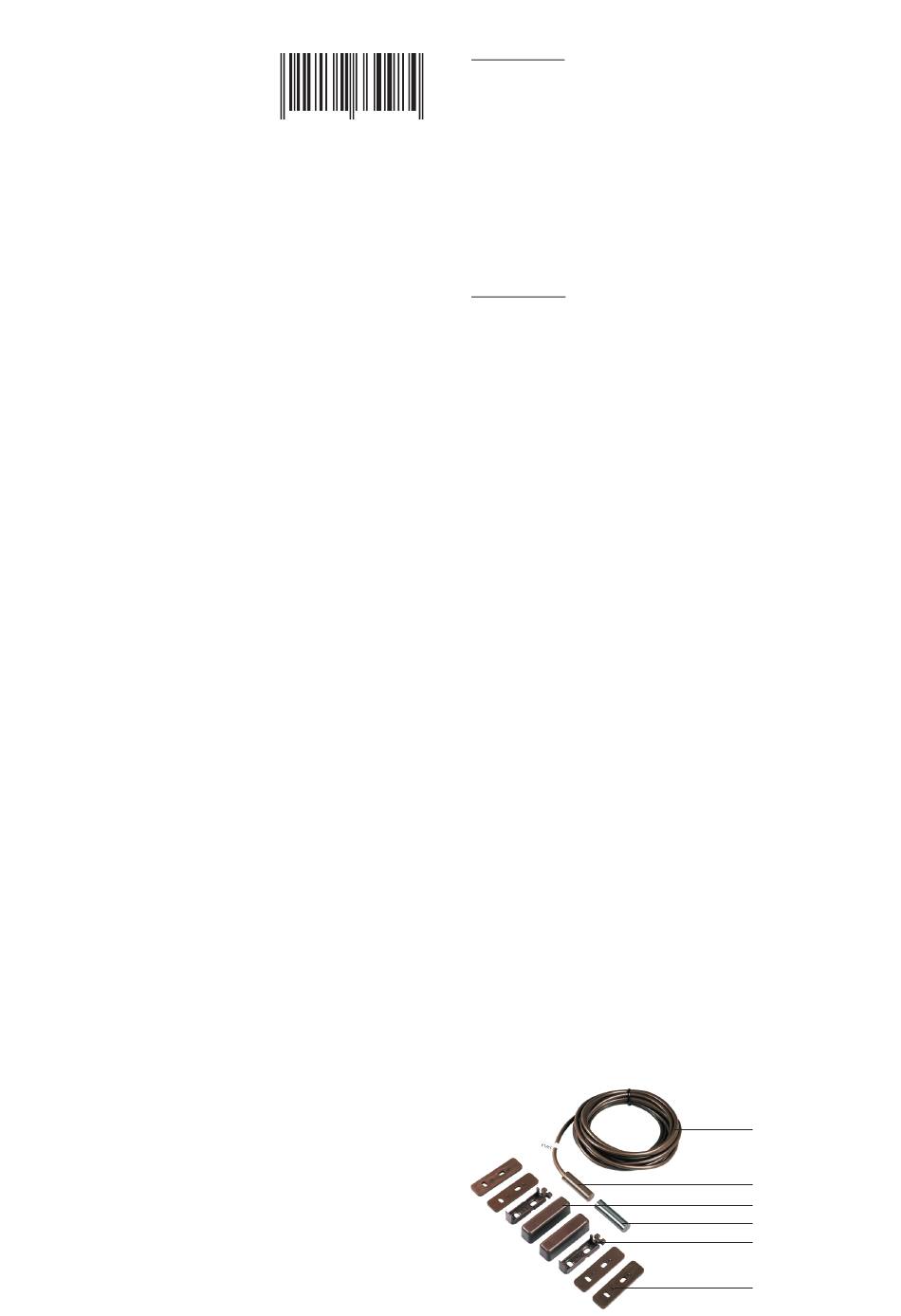

Kabel
Kontakt
Gehäuseoberteil
Magnet
Gehäuseunterteil
Distanzblock
