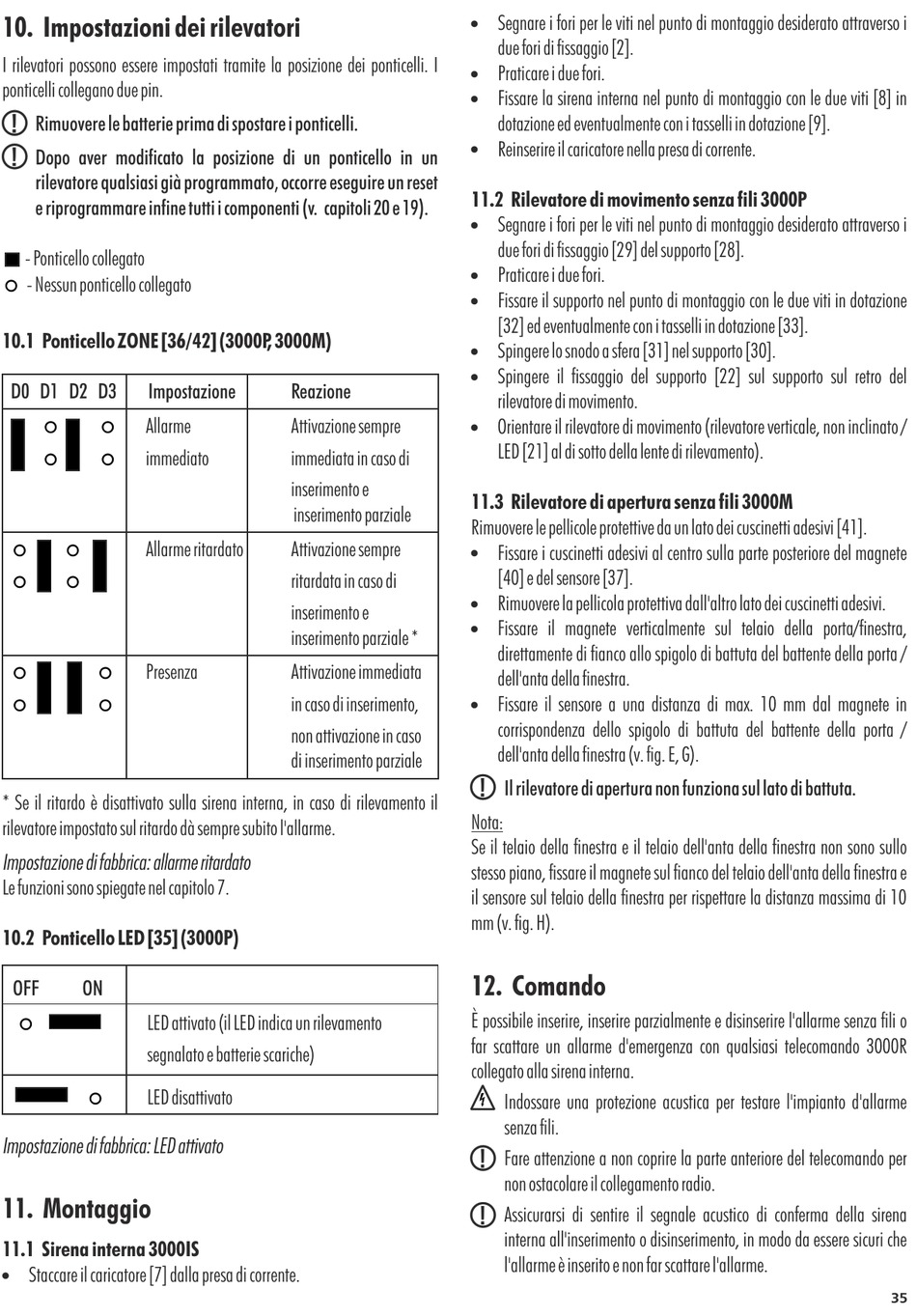

10. Impostazioni dei rilevatori
I rilevatori possono essere impostati tramite la posizione dei ponticelli. I
ponticelli collegano due pin.
Rimuovere le batterie prima di spostare i ponticelli.
Dopo aver modificato la posizione di un ponticello in un
rilevatore qualsiasi già programmato, occorre eseguire un reset
e riprogrammare infine tutti i componenti (v. capitoli 20 e 19).
- Ponticello collegato
{
- Nessun ponticello collegato
10.1 Ponticello ZONE [36/42] (3000P , 3000M)
D0 D1 D2 D3 Impostazione
{ {
Allarme
{ {
immediato
{ {
Allarme ritardato
{ {
{ {
Presenza
{ {
* Se il ritardo è disattivato sulla sirena interna, in caso di rilevamento il
rilevatore impostato sul ritardo dà sempre subito l'allarme.
Impostazione di fabbrica: allarme ritardato
Le funzioni sono spiegate nel capitolo 7.
10.2 Ponticello LED [35] (3000P)
OFF ON
{
LED attivato (il LED indica un rilevamento
segnalato e batterie scariche)
{
LED disattivato
Impostazione di fabbrica: LED attivato
11. Montaggio
11.1 Sirena interna 3000IS
! Staccare il caricatore [7] dalla presa di corrente.
Reazione
Attivazione sempre
immediata in caso di
inserimento e
inserimento parziale
Attivazione sempre
ritardata in caso di
inserimento e
inserimento parziale *
Attivazione immediata
in caso di inserimento,
non attivazione in caso
di inserimento parziale
! Segnare i fori per le viti nel punto di montaggio desiderato attraverso i
due fori di fissaggio [2].
! Praticare i due fori.
! Fissare la sirena interna nel punto di montaggio con le due viti [8] in
dotazione ed eventualmente con i tasselli in dotazione [9].
! Reinserire il caricatore nella presa di corrente.
11.2 Rilevatore di movimento senza fili 3000P
! Segnare i fori per le viti nel punto di montaggio desiderato attraverso i
due fori di fissaggio [29] del supporto [28].
! Praticare i due fori.
! Fissare il supporto nel punto di montaggio con le due viti in dotazione
[32] ed eventualmente con i tasselli in dotazione [33].
! Spingere lo snodo a sfera [31] nel supporto [30].
! Spingere il fissaggio del supporto [22] sul supporto sul retro del
rilevatore di movimento.
! Orientare il rilevatore di movimento (rilevatore verticale, non inclinato /
LED [21] al di sotto della lente di rilevamento).
11.3 Rilevatore di apertura senza fili 3000M
Rimuovere le pellicole protettive da un lato dei cuscinetti adesivi [41].
! Fissare i cuscinetti adesivi al centro sulla parte posteriore del magnete
[40] e del sensore [37].
! Rimuovere la pellicola protettiva dall'altro lato dei cuscinetti adesivi.
! Fissare il magnete verticalmente sul telaio della porta/finestra,
direttamente di fianco allo spigolo di battuta del battente della porta /
dell'anta della finestra.
! Fissare il sensore a una distanza di max. 10 mm dal magnete in
corrispondenza dello spigolo di battuta del battente della porta /
dell'anta della finestra (v. fig. E, G).
Il rilevatore di apertura non funziona sul lato di battuta.
Nota:
Se il telaio della finestra e il telaio dell'anta della finestra non sono sullo
stesso piano, fissare il magnete sul fianco del telaio dell'anta della finestra e
il sensore sul telaio della finestra per rispettare la distanza massima di 10
mm (v. fig. H).
12. Comando
È possibile inserire, inserire parzialmente e disinserire l'allarme senza fili o
far scattare un allarme d'emergenza con qualsiasi telecomando 3000R
collegato alla sirena interna.
Indossare una protezione acustica per testare l'impianto d'allarme
senza fili.
Fare attenzione a non coprire la parte anteriore del telecomando per
non ostacolare il collegamento radio.
Assicurarsi di sentire il segnale acustico di conferma della sirena
interna all'inserimento o disinserimento, in modo da essere sicuri che
l'allarme è inserito e non far scattare l'allarme.
