2.6

Anlagenbeispiele

Kabelzugplan GWPS - Kaskade
1
1)
5 x 2,5 mm
0-10V /
2 × 1 mm 2
0/230V (WE off/on)/
1 x 1,5 mm
0/230V (CH/DHW)/
1 x 1,5 mm
230V / 2
3 x 1,5 mm
11)12)
FPO
FPM
FPU
5

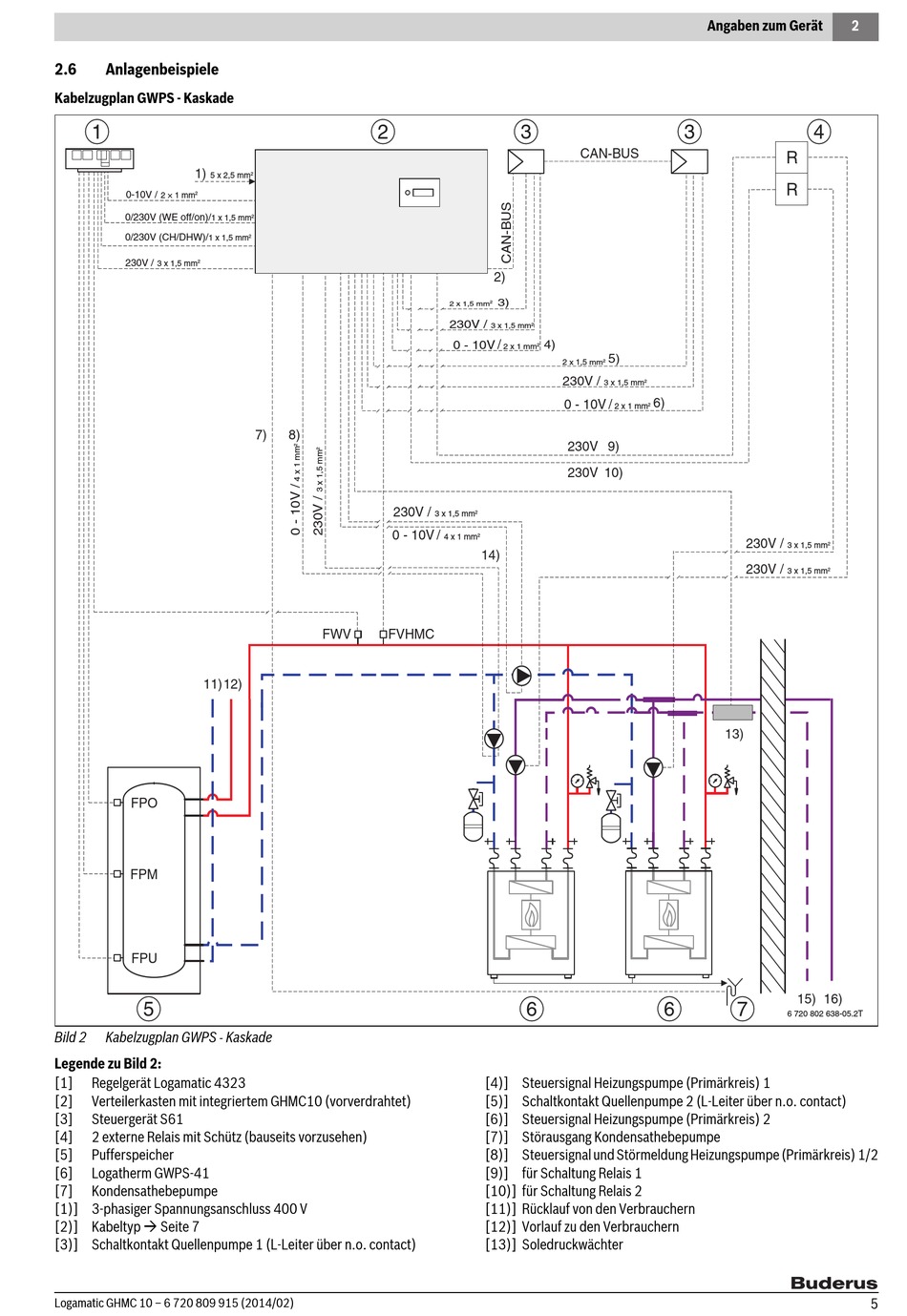

Bild 2 Kabelzugplan GWPS - Kaskade
Legende zu Bild 2:
[1] Regelgerät Logamatic 4323
[2] Verteilerkasten mit integriertem GHMC10 (vorverdrahtet)
[3] Steuergerät S61
[4] 2 externe Relais mit Schütz (bauseits vorzusehen)
[5]

Pufferspeicher

[6] Logatherm GWPS-41
[7] Kondensathebepumpe
[1)] 3-phasiger Spannungsanschluss 400 V
[2)] Kabeltyp  Seite 7
[3)] Schaltkontakt Quellenpumpe 1 (L-Leiter über n.o. contact)
Logamatic GHMC 10 – 6 720 809 915 (2014/02)
2
2
2
2
7) 8)
230V /
0 - 10V /
FWV FVHMC
3
CAN-BUS
2)
3)
2
2 x 1,5 mm
230V /
2
3 x 1,5 mm
/
0 - 10V 4)
2 x 1 mm 2
2 x 1,5 mm 2
230V /
3 x 1,5 mm
0 - 10V /
230V
230V 10)
3 x 1,5 mm 2
4 x 1 mm 2
14)
6
[4)] Steuersignal Heizungspumpe (Primärkreis) 1
[5)] Schaltkontakt Quellenpumpe 2 (L-Leiter über n.o. contact)
[6)] Steuersignal Heizungspumpe (Primärkreis) 2
[7)] Störausgang Kondensathebepumpe
[8)] Steuersignal und Störmeldung Heizungspumpe (Primärkreis) 1/2
[9)] für Schaltung Relais 1
[10)] für Schaltung Relais 2
[11)] Rücklauf von den Verbrauchern
[12)] Vorlauf zu den Verbrauchern
[13)] Soledruckwächter
Angaben zum Gerät
3
5)
2
6)
2
2 x 1 mm
9)
230V /
230V /
13)
6 7
2
4
R
R
3 x 1,5 mm 2
3 x 1,5 mm 2
15) 16)
6 720 802 638-05.2T
