06.8 ELEKTRISCHE ANSCHLÜSSE
Die elektrischen Anschlüsse sind, gemäß den geltenden
Normen von Fachpersonal durchzuführen (2014/30/UE und
2014/35/UE).
Man führe den Anschluss der 230 Vac 50 Hz Leitung durch indem
man das mit Stecker versehene Kabel, das zur Ausstattung des
Ofens gehört, verwendet, um alle elektrischen Bestandteile des
Ofens zu versorgen.

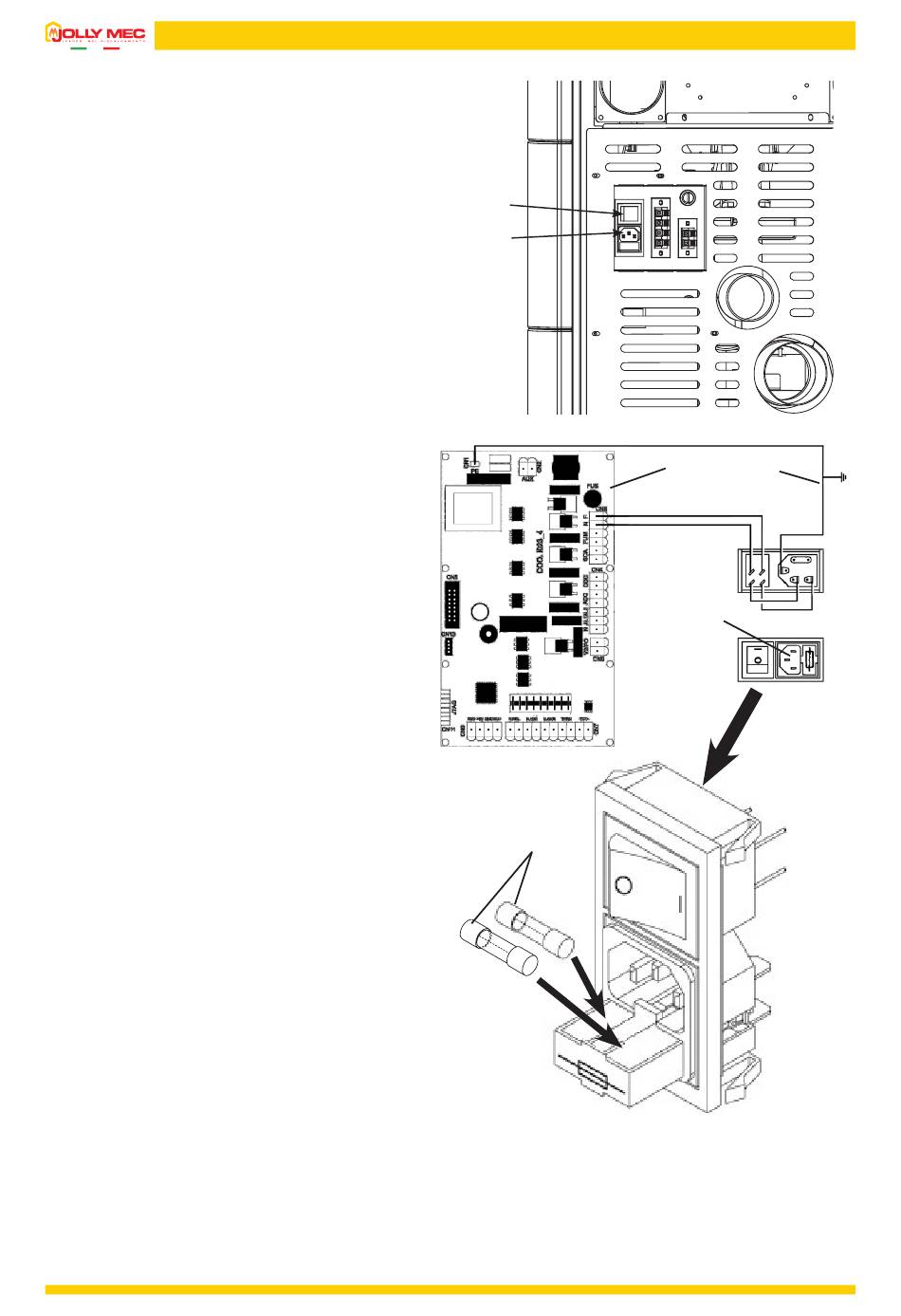

Der Ofen ist mit einer Steckdose mit Sicherungen (A), und einem
zwipoligen Stecke ausgestattet (B) (siehe seitliche Abbildung).
Wenn sich die Steuerung nicht einschaltet, obwohl der Schalter
auf "I" (EINS) gestellt wurde, überprüfen Sie, ob die Sicherungen
intakt sind.
1 Die Karte der Steuerung
2 Erdung
3 Versorgungsanschluss mit Kabel als Teil der Ausstattung
4 Schalter
5 Sicherung ø5x20 F4A 250V IEC 127-II

ELEKTRONISCHE STEUERUNG M10-P

06.9
Eine vollständige Beschreibung der Funktionen ist im
anliegenden "FERNBEDIENUNGSHANDBUCH M10-P
LUFT" enthalten.
Die Steuerung verwaltet alle Funktionen und wird aus dem
Fernbedienung gesteuert werden (siehe Abschn. 07.4).
Die elektronische Fernbedienung (die über die Antenne
funktioniert, die sich im hinteren Teil des Ofens befindet
und an der Konsole angeschlossen ist) ist mit einem
Chronothermostat mit personalisierbaren Programmen
ausgestattet, dessen Betriebssteuerungen einfach zu
verwalten sind. Der Betrieb wird durch den RAUMFÜHLER
ermöglicht, der sich auf der Fernbedienung befindet
(oder serienmäßig, mit schon installiertem Messfühler
im Inneren der Steuerzentrale, die an einer angemessen
Stelle der Wohnung mit einem 2x1 mm2 Telefonkabel
montiert wird), und durch Sicherheitsvorrichtungen
kontrolliert wird, wie:

- SONDE RAUCHGASTEMPERATUR:

dem Abgasventilator.
- DRUCKWÄCHTER: positioniert auf dem Abgasventilator.
- SICHERHEITSTHERMOSTAT PELLETBEHÄLTER::
positioniert auf dem PELLET-Behälter, greift im Fall einer
zu stark erhöhten Temperatur im Innern des Ofens ein.
BEACHTEN SIE: Ist die Fernbedienung defekt, kann
der Ofen mit Pellets betrieben werden, indem man den
Notbedienung verwendet (wie im Abschn. 07.3 und im
HANDBUCH SM056 beschrieben).
22
positioniert auf
B
A
1
5
2
N F
3
4
