KAP.06 AUFSTELLUNG UND ANSCHLÜSSE FÜR DEN INSTALLATEUR
06.1 POSITION DER EXTERNEN LUFTZUFÜHRUN-
GEN UND DER ELEKTRISCHEN ANSCHLÜSSE
Die elektrischen Anschlüsse sind, gemäß den geltenden Normen
von Fachpersonal durchzuführen (2014/30/UE und 2014/35/UE).
Die Anlage muss auf einem Fußboden mit angemessener
Tragfähigkeit installiert werden. Erfüllt die existierende Konstruktion
diese Voraussetzung nicht, müssen angemessene Gegen-
maßnahmen getroffen werden (zum Beispiel Lastverteilerplatte). Die
Installation des Geräts muss einen einfachen Zugriff zur Säuberung
des Geräts, der Abgasleitungen und des Rauchabzugs ermöglichen.

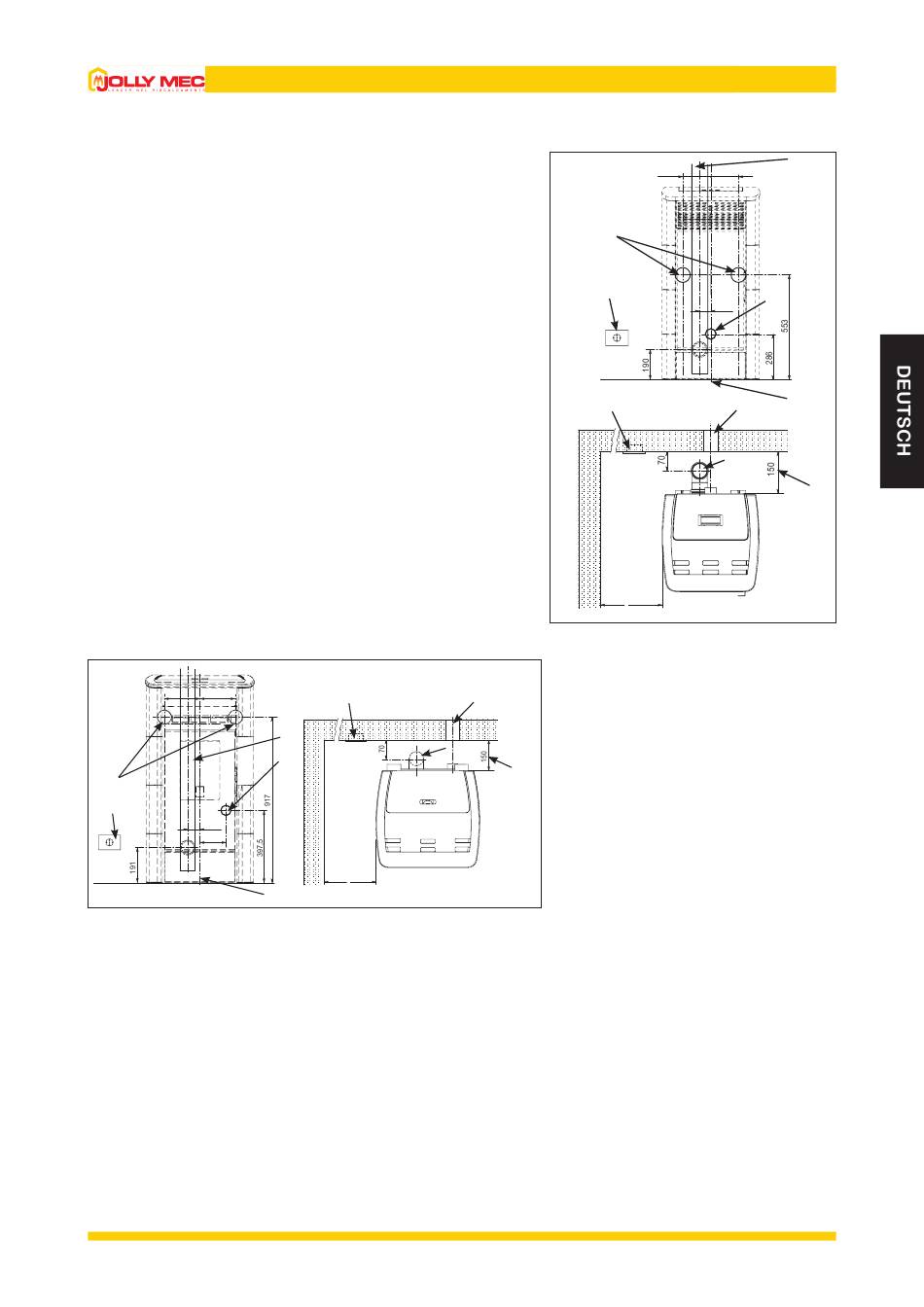

Die Mindestabstände, die einzuhalten sind, werden in den
Zeichnungen angegeben. Der seitliche Abstand von den anliegen-
den Wänden, muss je nach Installation, auf beiden Seiten eingehal-
ten werden.
Alle Maßangaben in Millimeter.
1. Rauchabzug
2. Elektrische Steckdose die auf einer max. Höhe von 1250 mm
von der Mitte des Ofens zu montieren ist.
3. Mitte des Ofens
4. Externe Luftzuführung Ø 60
5. Mindestens 100, wenn der Rauchabzug komplett extern liegt
6. Luftaustritt zur Kanalisierung Ø 80 mm (extra zubehör)
