KOMPONENTEN

Der Ofen kommt verpackt mit Zellophan Staubkappe, in einem hölzer-
nen Käfig befestigt, und fügte die folgenden Komponenten:
• Einbau Betriebs- und Wartungsanleitung.
• Zubehör für den Einsatz und die Wartung (man siehei KAP.07.7).
• Elektrische Kabel-Anschluss an das Stromnetz des Hauses.
• Verkleidung.
• Fernbedienung (1).
• Notbedienung (D).

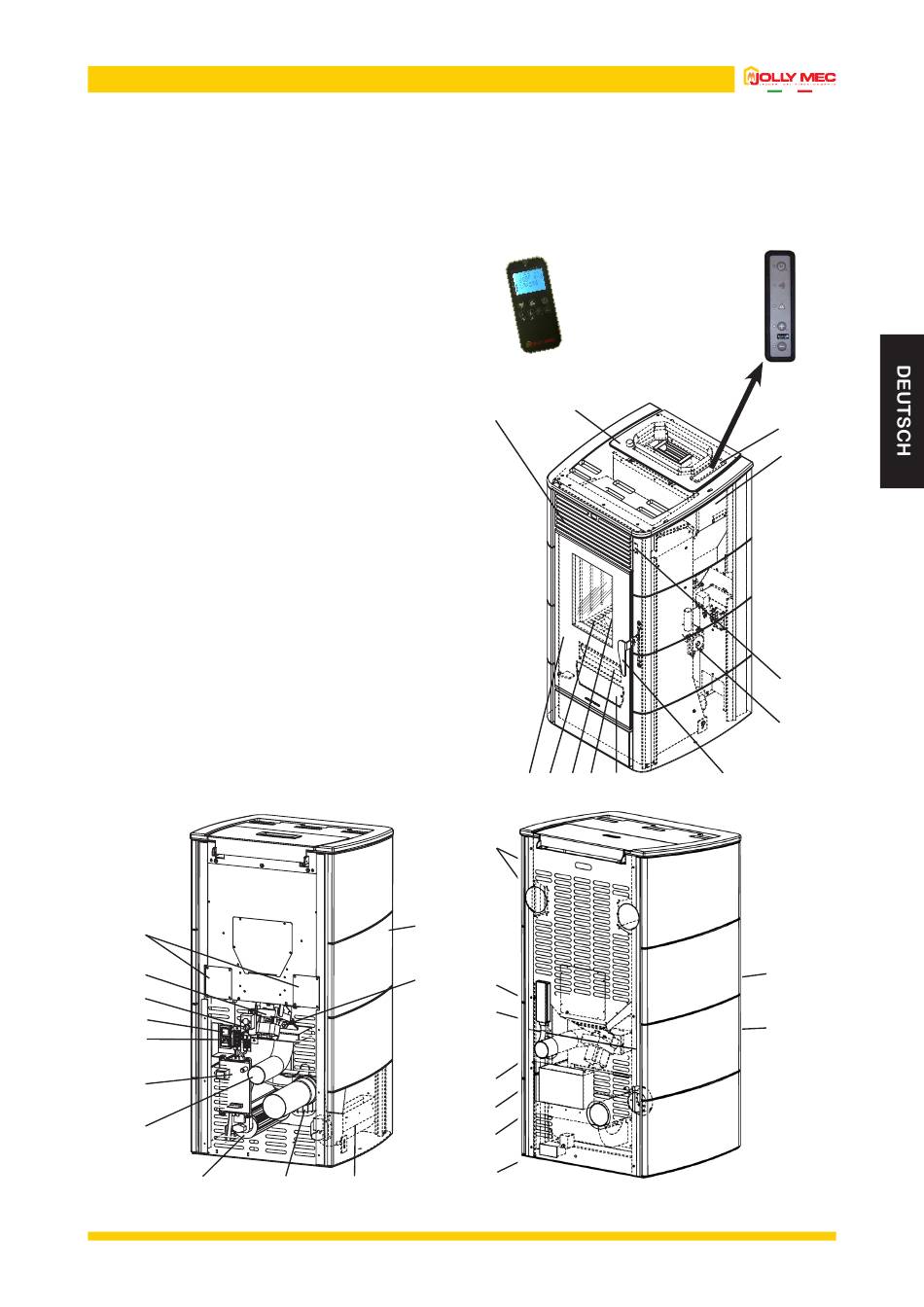

Beschreibung der Komponenten
A) Luftverbreitungsgitter.
Dieses kann aufgeklappt werden, um den Luftbefeuchter zu
füllen
B) Deckel zum Pelletladen
C) Pelletbehälter
D) Notbedienung
E) Elektronisches Steuergerät
F) Manuell wieder zu aktivierender Sicherheitsthermostat
G) Luftbefeuchter
(Zugänglich indem man das Luftverbreitungsgitter öffnet)
H) Klinke zum Öffnen der Tür
I) Öffnung zum Säuberungsfach
L) Aschekasten
M) Brennkorb
N) Aschegrill
O) Tür
P) Steckdose mit Sicherung
Q) Hauptschalter
R) Fördermotor der Schnecke zum Pelletladen
S) Druckwächter
T) Externe Luftzuführung Ø60mm
U) Heizventilator/en
V) Verbrennungsventilator und Rauchausstoß Ø80 mm
W) Elektrischer Widerstand zum Einschalten
X) Luftaustritt zur Kanalisierung Ø 80 mm (extra zubehör
Z) Verkleidung (Verschiedene Modelle)
