MONTAGE

VORSICHT!
Vor der Montage oder Demontage des Gerätes ziehen Sie das elektrische Anschlusskabel aus der Steckdose.
Den Ventilator darf man nur mit dem ordentlich montierten, vorderen und hinteren Schutzgitter (1), (5) verwenden.
1. Stellen Sie den Sockel des Ständers aus den dafür vorgesehenen Teilen (9,10) zusammen und befestigen Sie dann dazu
mithilfe der vier beigepackten Befestigungsschrauben den ausziehbaren Fuß (7).
Die dabei entstandene Verbindung decken Sie mit dem Kunststoffdeckel (8) ab.
2. Stecken Sie das Motorgehäuse des Gerätes auf die Ständerstange und sichern Sie es mit der Befestigungsschrau-
be (15).
3. Setzen Sie auf die Antriebseinheit das hintere Schutzgitter (5) so auf, dass die Bolzen der Antriebseinheit in die Öffnungen
des Gitters einspringen.
Sichern Sie es mit der Befestigungsmutter (4).
4. Schieben Sie den Propeller des Ventilators (3) auf die Motorwelle so auf, dass die Dornen auf der Welle in die Schlitze im
Propellerkörper hineingreifen.
5. Befestigen Sie den Propeller mit der Mutter (2), indem Sie es gegen den Uhrzeigersinn drehen.
6. Verkoppeln Sie das vordere Schutzgitter mit dem hinteren Schutzgitter und setzen Sie den Klemmring (14) so auf,
dass die Kanten der Gitter in die Schlitze auf der inneren Klemmringseite hineinfallen.
7. Spannen Sie den Klemmring mit der kleinen Schraube nach.
BEDIENUNGSANLEITUNG
Vergewissern sie sich vor jedem Gebrauch, dass das Anschlusskabel in Ordnung ist.
1. Stellen Sie das Gerät auf den Fußboden so auf, dass es nicht umgekippt werden kann.
2. Wickeln sie das Anschlusskabel ganz ab.
3. Stellen Sie die gewünschte Neigung des Lüfters ein (Abb. 1). Während der Einstellung hören Sie das Knacken der einzelnen
Stufen.
4. Stellen Sie die gewünschte Höhe des Ventilators ein, indem Sie die Ständermutter (12) lockern und den ausziehbaren Fuß
(7) entsprechend weit ausziehen (Abb. 2).
5. Stecken Sie den Stecker des Gerätes in die Steckdose.
6. Mit dem Leistungswahlschalter wählen Sie die gewünschte Leistung des Ventilators -
0 - ausgeschaltet, 1 - niedrige Stufe, 2 - mittlere Stufe, 3 - höchste Stufe.
7. Durch das Herausziehen des Schwenkungsschalters schalten Sie die Schwenkung des Lüfters während des Betriebs aus
(Abb. 3). Durch das Andrücken des Schwenkungsschalters schalten Sie die Schwenkfunktion ein.
8. Nach dem Gebrauch bringen Sie den Leistungswahlschalter in die Stellung „ 0" und trennen Sie das Gerät vom Stromnetz.

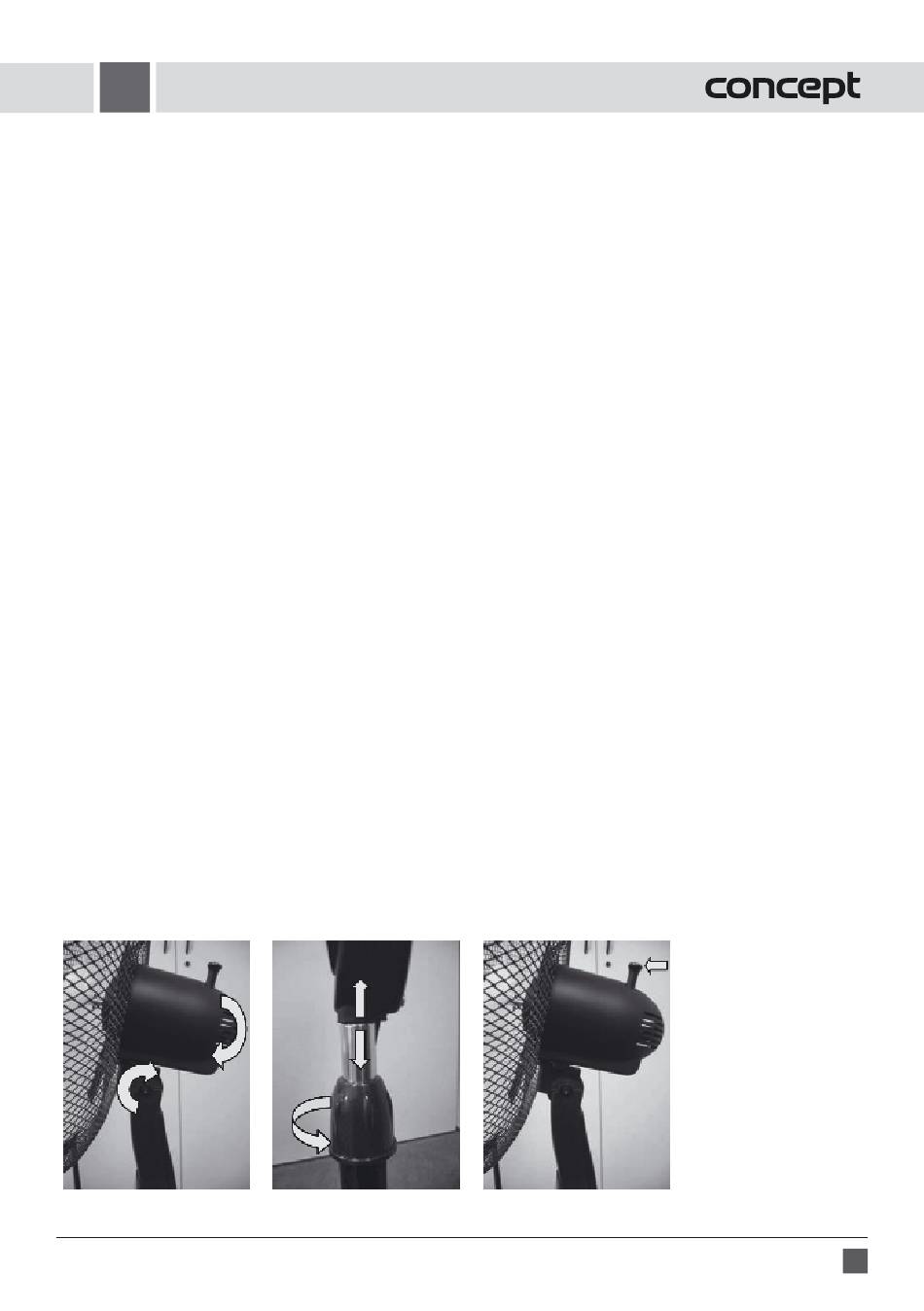

Abb. 1
VS5013
Abb. 2 Abb. 3
