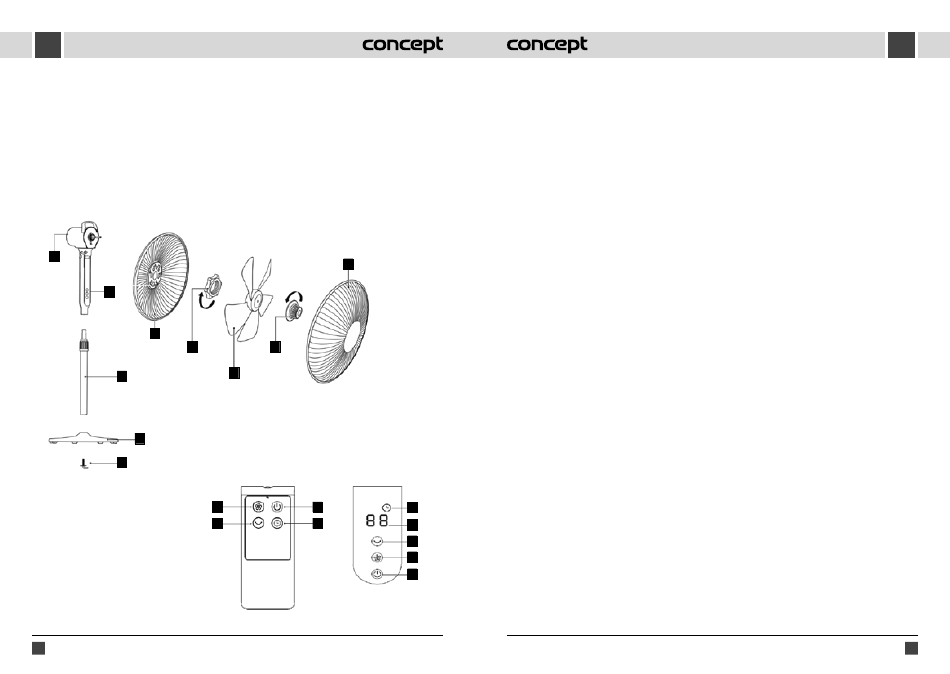

PRODUKTBESCHREIBUN
1. Vorderes Schutzgitter
2. Befestigungsmutter
3. Propeller
4. Mutter des Schutzgitters
5. Hinteres Schutzgitter
6. Motorgehäuse
7. Betätigungstafel
8. Teleskopische Verbindungsstange
9. Sockel
10. Rechtwinklige Schraube
6
7
5
4
8
9
10
42

BESCHREIBUNG DER BEDIENUNGSELEMENTE

A Leistungsschalter
B Oszillationstaste
C Schalter
D Zeitregler
E Signalisation des Zeitreglers
F Display
1
2
3
Fernsteller Betätigungstafel
A C
B D

MONTAGE

VORSICHT!
Vor der Montage oder Demontage des Gerätes ziehen Sie das elektrische Anschlusskabel aus der Steckdose. Den
Ventilator darf man nur mit dem ordentlich montierten, vorderen und hinteren Schutzgitter (1), (5) verwenden.
1. Befestigen Sie die teleskopische Stange (8) zur Basis (9).
2. Stecken Sie den Körper des Geräts auf die Stange des Ständers auf und ziehen Sie die Schraube fest.
3. Setzen Sie auf die Antriebseinheit das hintere Schutzgitter (5) so auf, dass die Bolzen der Antriebseinheit in die
Öffnungen des Gitters einspringen. Sichern Sie es mit der Befestigungsmutter (4).
4. Schieben Sie den Propeller des Ventilators (3) auf die Motorwelle so auf, dass die Dornen auf der Welle in die
Schlitze im Propellerkörper hineingreifen.
5. Befestigen Sie den Propeller mit der Mutter (2), indem Sie es gegen den Uhrzeigersinn drehen.
6. Verkoppeln Sie das vordere Schutzgitter so auf, dass die Kanten der Gitter in die Schlitze auf der inneren
Klemmringseite hineinfallen.
7. Spannen Sie den Klemmring mit der kleinen Schraube nach.
BEDIENUNGSANLEITUNG
Vergewissern sie sich vor jedem Gebrauch, dass das Anschlusskabel in Ordnung ist.
1. Legen Sie das Gerät auf den Fußboden, damit es zu dessen Umkippen nicht kommen kann.
2. Rollen Sie das Anschlusskabel vollständig aus.
3. Stellen Sie die gewünschte Neigung des Ventilators ein. Beim Einstellen ist das Einrasten einzelner Stufen hörbar.
4. Stellen Sie die gewünschte Höhe des Ventilators durch Lösen der Mutter des Ständers und Ausziehen der
teleskopischen Stange ein.
5. Schließen Sie den Stecker des Geräts an das Stromnetz an.
6. Schalten Sie das Gerät mit dem Schalter (C) ein.
7. Stellen sie die gewünschte Leistung des Ventilators (1 = niedrigste Leistung - 12 = höchste Leistung) mit dem
Leistungsschalter (A) ein.
8. Die Oszillation kann durch Drücken der Oszillationstaste (B) ein-/ausgeschaltet werden.
9. Die gewünschte Lüftungszeit wird mit der Taste des Zeitreglers (D) eingestellt. Von 0,5 bis 10 Stunden in
den Zeitabständen je 0,5h. Von 10 bis 12 Stunden in den Zeitabständen je 1h. Wenn die Funktion des Zeitreglers
eingeschaltet ist, wird das Symbol (E) für aktiven Zeitregler auf dem Display angezeigt.
10. Schalten Sie das Gerät mit dem Schalter (C) aus.
11. Trennen Sie das Gerät nach der Verwendung vom Netz.
