10. Montage

10.1 Montage Hydraulikmodul

10.1.1 Transport

Damit das Hydraulikmodul vor Beschädigung geschützt ist, sollte
es in der Verpackung senkrecht transportiert werden.
Bei beengten Transportbedingungen können Sie das Hydraulik-
modul in Schräglage nach hinten geneigt transportieren. Die
hinten am Gerät angebrachten Winkelbleche dienen in Verbindung
mit einem entsprechenden Rohr als Transporthilfe.
Lagerung und Transport bei Temperaturen unter + 5 °C und über
+ 50 °C sind nicht erlaubt.
Beschädigungsgefahr!
!
Nicht für den Transport mit einem Kran geeignet.

10.1.2 Aufstellung

Drehen Sie die vier Schrauben an der Einweg-Palette heraus.
»
Entfernen Sie die Scheiben.
»
Bevor Sie das Hydraulikmodul von der Palette nehmen, schrauben
Sie die Gerätefüße in das Hydraulikmodul hinein. Die Gerätefüße
befinden sich im Beipack.
Nehmen Sie das Hydraulikmodul von Palette und platzieren es.
»
Zum besseren Platzieren können die im Beipack enthaltenen
Gleitschuhe verwendet werden.
Entfernen Sie bei Bedarf die Transporthilfen.
»
Richten Sie das Hydraulikmodul durch Verstellen der Gerätefüße
»
waagerecht aus.

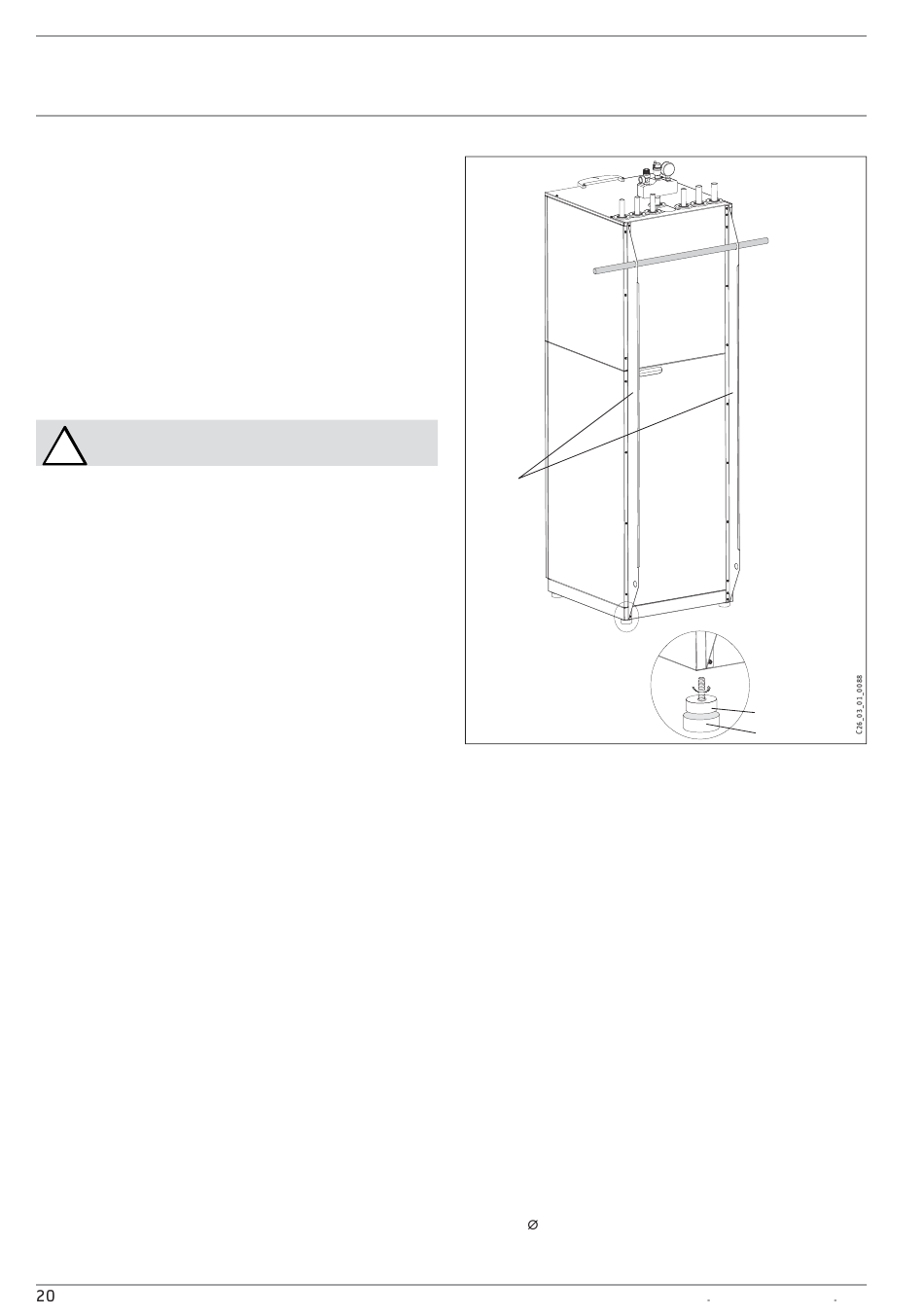

’qT< x
1
1 Transporthilfe
2 Gerätefuß
3 Gleitschuh
10.2 Montage Wärmepumpenmodul
10.2.1 Transport
Damit das Wärmepumpenmodul vor Beschädigung geschützt ist,
sollte es in der Verpackung waagerecht transportiert werden.
Schützen Sie das Wärmpumpenmodul beim Transport vor
»
heftigen Stößen.
10.2.2 Kondensatabfluss vorbereiten
Zum kontrollierten Ablauf des Kondensats liegen dem Gerät ein
Kondnesatabflussstutzen und vier Verschussstopfen bei.
Montieren Sie den Kondensatabflussstutzen und die Verschluss-
»
stopfen in die entsprechenden Löcher der Kondensatwanne
unten am Gerät.
Schließen Sie bei Bedarf bauseits einen Kondensatabfluss-
»
schlauch an. Instalieren Sie den Kondensatabflussschlauch mit
Gefälle. Achten Sie darauf, dass der Kondensatabflussschlauch
nicht abgeknickt wird. Als Übergangsstück vom Kondensat-
abflussstutzen auf den Kondensatabflussschlauch, empfiehlt
sich ein 22 mm Kupferrohr.
2
3
