- Seite 1 Warmwasser Erneuerbare Energien Klima Raumheizung Planung und Installation WPL 15/20/25 ACS...
-
Seite 2: Planung Und Installation
Planung und Installation Nachdruck oder Vervielfältigung, auch auszugsweise, nur mit unserer Genehmigung erlaubt. STIEBEL ELTRON GmbH & Co. KG, 37603 Holzminden Rechtshinweis Eine Fehlerfreiheit der in diesem Planungshandbuch enthaltenen Informationen kann trotz sorgfältiger Zusammenstellung nicht garantiert werden. Aussagen über Ausstattung und Ausstattungsmerkmale sind unverbindlich. Die in diesem Planungshandbuch beschriebenen Ausstattungsmerkmale gelten nicht als vereinbarte Beschaffenheit unserer Produkte. - Seite 3 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 AS/AC/ACS |...
- Seite 4 Luft | Wasser-Wärmepumpen Gerätetypen und Einsatzzwecke Gerätetypen und Einsatzzwecke Prädestiniert für ein: • • Ein- und Zweifamilienhaus • • Mehrfamilienhaus Nichtwohngebäude Geeignet für das Bauvorhaben: • • Neubau • • Sanierung, Heizungsvorlauftemperatur < 55 °C Sanierung, Heizungsvorlauftemperatur < 70 °C Mit der Funktion und dem Merkmal: •...

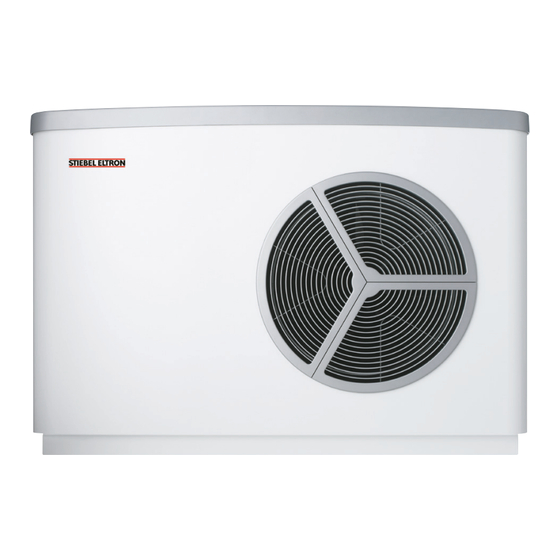

- Seite 5 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS ANWENDUNG: Leistungsgeregelte Inverter Luft Was- ser-Wärmepumpe kompakten Außenaufstellung Monoblock Ausführung. Einsetzbar für den Heiz- und Warmwasserbetrieb sowie in der Ausführung AC mit effi- zienter Kühlung durch Kreislaufumkehr. Geeignet im Neu- bau und der Sanierung aufgrund hoher Vorlauftemperaturen. AUSSTATTUNG/KOMFORT: Optimierte Schallreduzierung durch gekapselten Kältekreislauf und entkoppelten Verdichter.
- Seite 6 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS Technische Daten WPL 15 AS WPL 15 ACS WPL 20 A WPL 20 AC WPL 25 A WPL 25 AC 236638 236639 236640 236641 236644 236645 Wärmeleistungen Wärmeleistung bei A7/W35 (min./max.) 3,50/7,40 3,50/7,40 6,13/11,19 6,13/11,19 6,13 6,13/14,00...
- Seite 7 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS WPL 15 AS WPL 15 ACS WPL 20 A WPL 20 AC WPL 25 A WPL 25 AC Elektrische Daten Leistungsaufnahme max. ohne Not-/Zusatzheizung Nennspannung Verdichter Nennspannung Steuerung Nennspannung Not-/Zusatzheizung Phasen Verdichter 1/N/PE 1/N/PE 3/N/PE 3/N/PE 3/N/PE...
- Seite 8 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS Leistungsdaten WPL 15 Außentemperatur [°C] min. W55 Heizleistung [kW] min. W45 max. W55 min. W35 max. W45 max. W35 WPL 20 Außentemperatur [°C] min. W55 Heizleistung [kW] min. W45 max. W55 min. W35 max. W45 max.
- Seite 9 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS WPL 25 Außentemperatur [°C] min. W55 Heizleistung [kW] min. W45 max. W55 min. W35 max. W45 max. W35 www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 AS/AC/ACS |...
- Seite 10 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS WPL 20, WPL 25 Bedingungen an den Aufstellort » Das Gerät darf nicht in einem Schacht installiert werden. » Das Wärmepumpen-Modul muss gerade (horizontal) stehen. 1500 » Die Hauptwindrichtung darf nicht auf den Lüfter gerichtet sein. »...
- Seite 11 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS Montagekonsole MK 1 Standkonsole SK 1 WPL 15 Frosttiefe Frosttiefe Heizung Vorlauf Heizung Vorlauf Heizung Rücklauf Heizung Rücklauf Installationsrohr für Versorgungsleitung Installationsrohr für Versorgungsleitung Fundament Fundament Standkonsole Montagekonsole Kiesbett Kiesbett Kondensatablaufrohr Kondensatablaufrohr Kondensatablauf Kondensatablauf Abdeckhaube f Beachten Sie die statischen Grenzen der eingesetzten Stand- konsole.
- Seite 12 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS Wandkonsole WK 2 Hinweis Um eine Störung durch Körperschallübertragungen zu vermeiden, installieren Sie die Wandkonsole nicht an den Außenwänden von Wohn- oder Schlafräumen. f Montieren Sie die Wandkonsole z. B. an einer Garagenwand. ≥300 Heizung Vorlauf Heizung Rücklauf Kondensatablauf Kondensatablaufrohr...
- Seite 13 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS Aufstellung WPL 15 1160 1270 e02 e01 WPL 15 ACS WPL 15 AS Heizung Vorlauf Anschlussart Steckverbindung Steckverbindung Durchmesser Heizung Rücklauf Anschlussart Steckverbindung Steckverbindung Durchmesser Kondensatablauf Durchmesser Entleerung Lufteintritt Luftaustritt www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 AS/AC/ACS |...
- Seite 14 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS Aufstellung WPL 20, WPL 25 1380 1490 e02 e01 WPL 20 A WPL 20 AC WPL 25 A WPL 25 AC Heizung Vorlauf Anschlussart Steckverbindung Steckverbindung Steckverbindung Steckverbindung Durchmesser Heizung Rücklauf Anschlussart Steckverbindung Steckverbindung Steckverbindung Steckverbindung Durchmesser...
- Seite 15 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS ≥1000 ≥1000 ≥500 ≥300 ≥1000 ≥500 ≥250 ≥250 f Halten Sie die Mindestabstände ein, um einen störungsfreien Betrieb des Gerätes zu gewährleisten und Wartungsarbeiten am Gerät zu ermöglichen. f Stellen Sie das Gerät nicht in einer Nische auf. Zwei Seiten des Gerätes müssen frei bleiben.
- Seite 16 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS Heizungsanschluss Umwälzpumpe für die Wärmepumpe Die Wärmepumpe muss in Heizungsanlagen wasserseitig gemäß WPL 15 WPL 20 WPL 25 der Standardschaltung eingebunden werden. Volumenstrom Druckdifferenz Vor dem Anschließen an die Wärmepumpe muss die Heizungsan- Umwälzpumpe UP 25/7.5 PVC lage gründlich durchgespült, auf Dichtheit geprüft und sorgfältig Cu-Rohr...
- Seite 17 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS Elektrischer Anschluss Der elektrische Anschluss der Wärmepumpe bedarf der Anmel- dung beim zuständigen Energieversorgungsunternehmen. Alle elektrischen Installationsarbeiten, insbesondere die Schutz- maßnahmen, müssen entsprechend den VDE-Bestimmungen und Vorschriften des zuständigen Energieversorgungsunternehmens ausgeführt werden. Der Anschluss erfolgt nach dem Elektroanschlussplan. Hierzu muss die Montageanweisung für den Wärmepumpen-Manager und ggf.
- Seite 18 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS WPL 15 | Planungshandbuch WPL 15/20/25 AS/AC/ACS www.stiebel-eltron.de...
- Seite 19 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS WPL 15 www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 AS/AC/ACS |...
- Seite 20 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS WPL 15 | Planungshandbuch WPL 15/20/25 AS/AC/ACS www.stiebel-eltron.de...
- Seite 21 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS WPL 20, WPL 25 www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 AS/AC/ACS |...
- Seite 22 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS WPL 20, WPL 25 | Planungshandbuch WPL 15/20/25 AS/AC/ACS www.stiebel-eltron.de...
- Seite 23 Luft | Wasser-Wärmepumpen WPL 15/20/25 AS/AC/ACS WPL 20, WPL 25 www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 AS/AC/ACS |...
- Seite 24 Anhang Legende WPMsystem Pos. X1.1 CAN A X3.1 CAN A Quelle X1.2 CAN B X3.2 CAN B Heizkreis ungemischt X1.3 Außenfühler X3.3 nicht belegt Heizkreis gemsicht X1.4 Puffer- oder Hezkreisfühler 1 X3.4 Schwimmbadfühler primär Kaltwasseranschluss X1.5 Vorlauffühler X3.5 Schwimmbadfühler sekundär Warmwasseranschluss X1.6 Heizkreisfühler 2...
- Seite 25 Konsolen für die Außenaufstellung Konsole WK 2 Korrosionsgeschützte Wandkonsole aus verzinktem Stahl zur bauseitigen Montage. Höhenverstellbarkeit an der Wandschie- ne sowie Anpassung an der Geräteschiene zum Ausrichten des Gerätes möglich. Im Lieferumfang enthalten: 2 Stück, inklusive Schwingungsdämpfer und selbstlimitierendem Heizband in 2 m Länge.
- Seite 26 Anschlussset für WPL 15/20/25 AC(S) AS-WP 1 AS-WP 1 AS-WP 2 Das Anschlussset ist für die Verbindung von aus dem Erdreich Das Anschlussset ist für die Verbindung von aus dem Erd- kommende Versorgungsleitungen 32 x 2,9 geeignet. Im Liefer- reich kommende Versorgungsleitungen Möglichkeit...
- Seite 27 Rohrbegleitheizung für Kondensatanschluss Selbstlimitierendes flexibles Heizband zur Frostfreihaltung des Kondensatanschlusses bei Luft | Wasser-Wärmepumpen. Beide Varianten haben ein Anschlusskabel von 2 m Länge. Beheizte Länge: HZB-1: 1 m, HZB-2: 2 m. HZB-1 HZB-2 232978 232979 Nennleistung pro Meter bei 10 °C Außenlufttemperatur Max.
- Seite 28 STIEBEL ELTRON GmbH & Co. KG | Dr.-Stiebel-Straße 33 37603 Holzminden | www.stiebel-eltron.de...
