INDICAZIONI GENERALI
Le vasche idromassaggio Projecta by Jacuzzi
esclusi, sono disponibili sia con lo schienale a sinistra che a destra.
La versione s'individua ponendosi davanti alla vasca, di fronte ai
comandi.
La Jacuzzi Europe S.p.A. consiglia l'utilizzo dell'apposito pannello
frontale smontabile, che garantisce una buona accessibilità per
eventuali interventi di manutenzione. Nei modelli angolari, per il
montaggio e lo smontaggio dei pannelli, va lasciata una fascia di
rispetto di circa 50 cm lungo tutto il bordo esterno della vasca.
Per le vasche ad incasso, o con quadro comandi rivolto verso la
parete, va prevista l'accessibilità all'elettropompa, alla cassetta
elettrica ed alla parte inferiore dei comandi, per eventuali manu-
tenzioni. L'accesso può essere chiuso con pannelli smontabili alti
almeno 45 cm a partire dal pavimento (vedi scheda tecnica, rif. 6).
Inoltre, va garantita un'adeguata areazione dell'impianto, con fughe
tra il rivestimento della vasca ed i pannelli smontabili, o aperture
ben distribuite e totalmente libere.
Le vasche possono essere installate a muro rivestito ed a pavi-
mento finito, in quanto lo spazio disponibile tra il fondo della vasca
ed il pavimento stesso consente il montaggio di sifoni/scatole si-
fonate di adeguato ingombro.
Lo scarico a pavimento (rif. 1) dovrà essere predisposto alla giusta
distanza (quota Y) dal foro di scarico della vasca (quotato nella
scheda tecnica) in funzione del sifone (non fornito) che s'intende
utilizzare.
Per tutti i modelli è necesario prevedere l'allacciamento della cas-
setta elettrica, fissata al telaio (rif. 2), alla rete elettrica dell'immobi-
le ed all'impianto di terra. Il cavo può seguire vari percorsi, purché
non vi siano giunzioni volanti; fare comunque riferimento al capito-
lo Sicurezza elettrica.
PREDISPOSIZIONE ACQUA CALDA/FREDDA
Nei modelli dotati di rubinetteria, si consiglia di posizionare l'uscita
di due tubi (in rame ø 14 mm, o 1/2"), per l'acqua calda e fredda, a
pavimento, nella posizione indicata con il simbolo * nel disegno in
pianta (rif. 5).
Nei modelli senza rubinetteria, l'erogazione dell'acqua può essere
effettuata mediante un gruppo vasca esterno con bocca a muro
(lunghezza minima indicata dalla lettera X), posizionato sui riferi-
menti 3 o 3a indicati nella scheda tecnica. Su alcuni modelli, la po-
sizione 3b è utilizzabile solamente quando il lato scarico è a muro.
Qualora non si utilizzi un gruppo vasca con deviatore doccia incor-
porato, occorrerà prevedere, a valle dei rubinetti, un deviatore per
l'eventuale installazione di una doccetta.
ATTENZIONE: (IEC 60335-1/A2) La pressione del-
l'impianto idraulico che alimenta l'apparecchiatura
non deve superare i 600 kPa (6 bar).
SICUREZZA ELETTRICA
® , modelli angolari I prodotti per idromassaggio Jacuzzi
struiti nel rispetto delle norme EN 60335-2-60, EN 55014-1, EN
55014-2. Essi sono collaudati durante la produzione per garantire
la sicurezza dell'utente.
L'installazione deve essere eseguita da personale qualificato, che de-
ve garantire il rispetto delle disposzioni nazionali vigenti, nonché es-
sere abilitato ad effettuare l'installazione stessa.
Le vasche idromassaggio "Projecta by Jacuzzi
classe "1" e pertanto devono essere fissate stabilmente e collegate
in modo permanente, senza giunzioni intermedie, alla rete
elettrica ed all'impianto di terra.
Per l'allacciamento alla rete, si impone l'installazione di un in-
terruttore di sezionamento omnipolare, che assicuri la comple-
ta disconnessione nelle condizioni della categoria di sovraten-
sione III; questo dispositivo deve essere collocato in una zona
che rispetti le prescrizioni di sicurezza dei locali bagno.

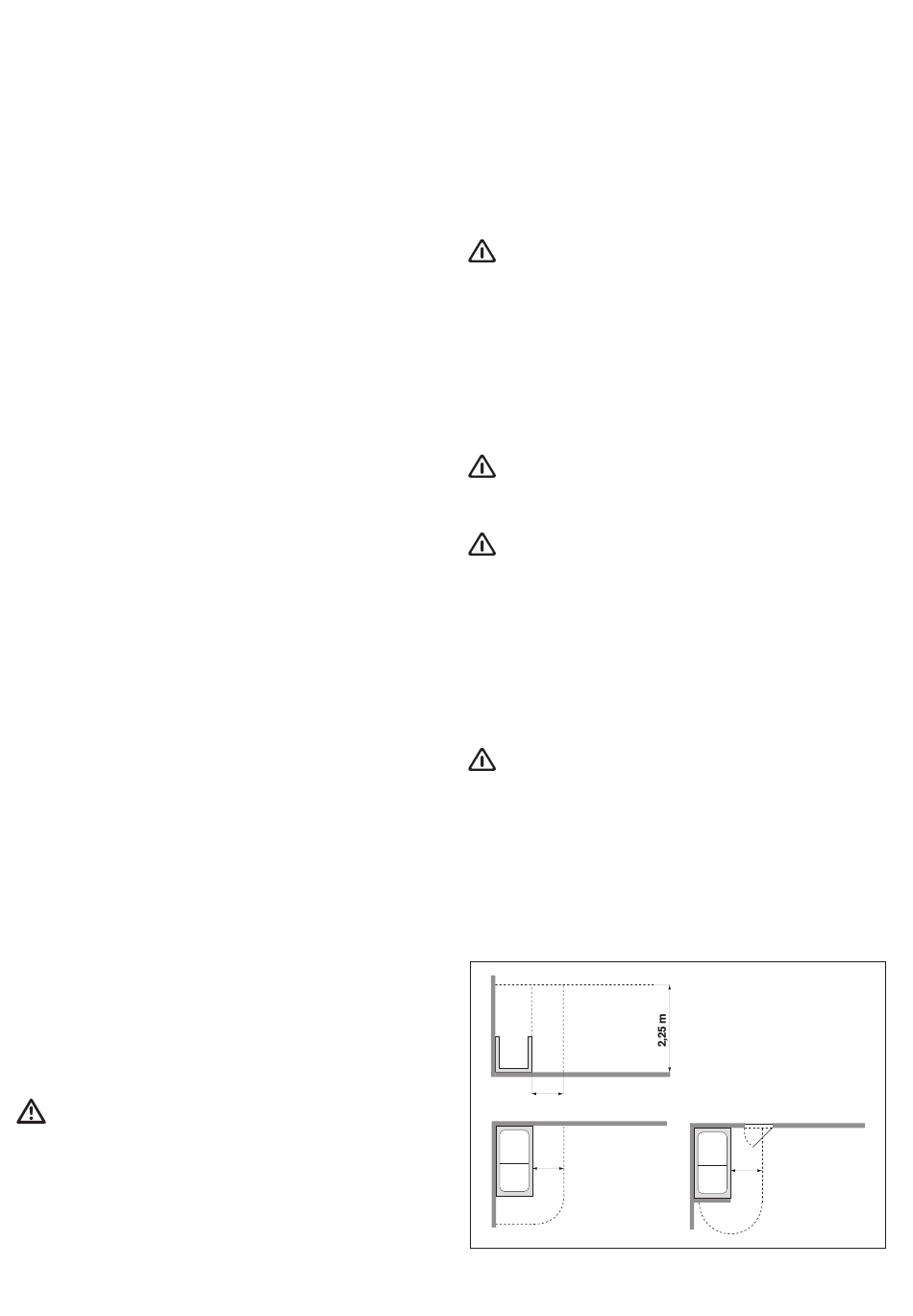

L'installazione di dispositivi elettrici ed apparecchi (prese, interrut-
tori) nelle sale da bagno deve essere conforme alle disposizioni di
legge e norme di ogni Stato; in particolare non è ammessa alcuna
installazione elettrica nella zona circostante la vasca idromassag-
gio per una distanza di 60 cm ed un'altezza di 225 cm.
4
È responsabilità dell'installatore la scelta dei mate-
riali in relazione all'uso, l'esecuzione corretta dei
lavori, la verifica dello stato dell'impianto a cui si
allaccia l'apparecchiatura, nonché l'idoneità dello
stesso a garantire la sicurezza d'uso.
L'impianto elettrico e quello di terra dell'immobile
devono essere efficienti e conformi alle disposizioni
di legge ed alle specifiche norme nazionali.
Deve essere previsto un opportuno dispositivo,
facente parte dell'impianto fisso ed installato
secondo le normative in vigore, che disconnetta l'ap-
parecchiatura dalla rete.
Interruttore e dispositivi elettrici, nel rispetto delle
norme, vanno collocati in zona non raggiungibile
dall'utente che sta usando la vasca idromassaggio.
