Nadelfaden-Klemme montieren

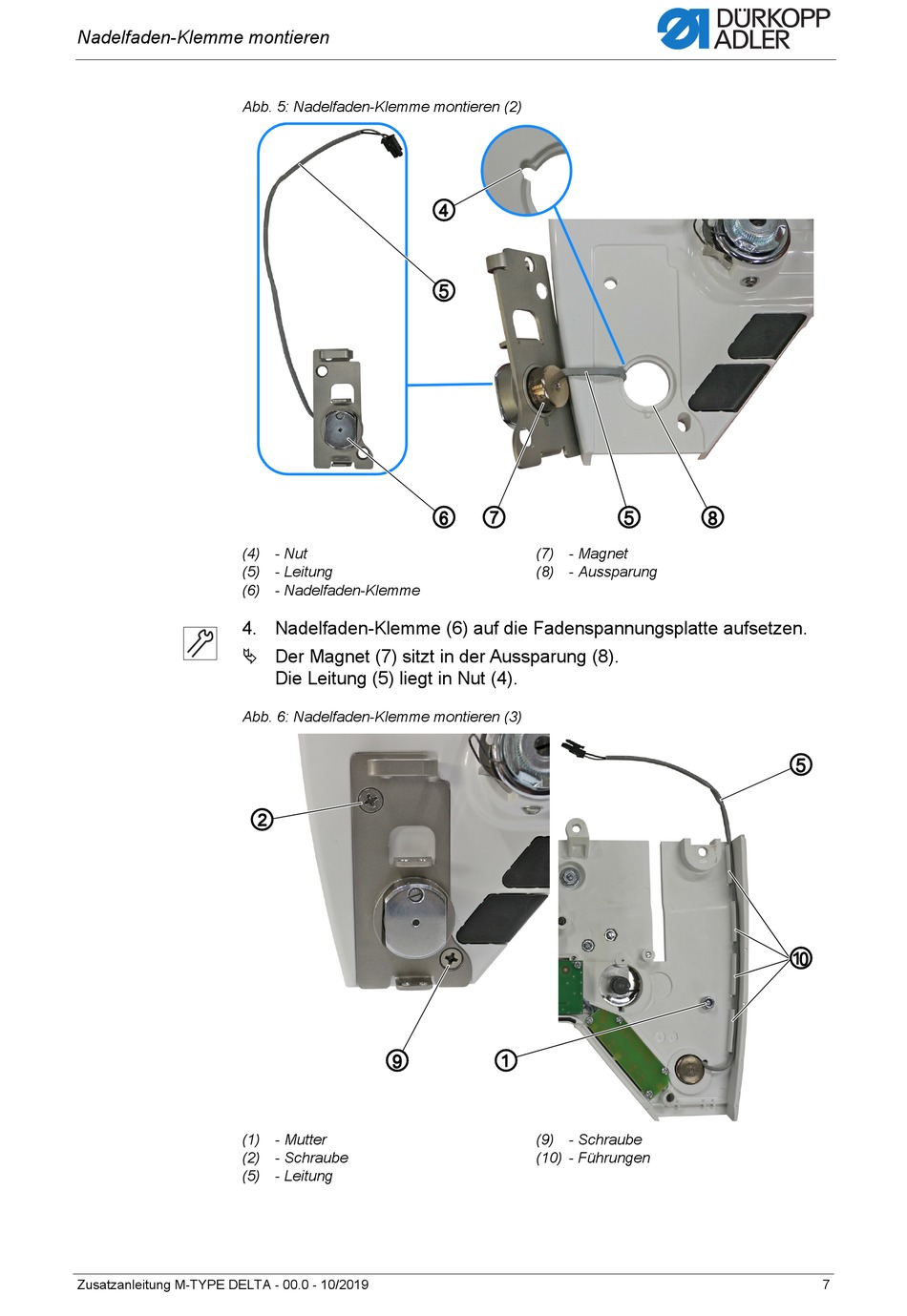

Abb. 5: Nadelfaden-Klemme montieren (2)
(4) - Nut
(5) - Leitung
(6) - Nadelfaden-Klemme
4. Nadelfaden-Klemme (6) auf die Fadenspannungsplatte aufsetzen.
 Der Magnet (7) sitzt in der Aussparung (8).
Abb. 6: Nadelfaden-Klemme montieren (3)
(1) - Mutter
(2) - Schraube
(5) - Leitung
Zusatzanleitung M-TYPE DELTA - 00.0 - 10/2019
Die Leitung (5) liegt in Nut (4).
②
⑨
④
⑤
⑥ ⑦
(7) - Magnet
(8) - Aussparung
①
(9) - Schraube
(10) - Führungen
⑤ ⑧
⑤
⑩
