Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da
einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand
der Lieferumfangsübersicht auf der vorherigen Seite dieser Anleitung.
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in
keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau
durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden
Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes
kann mit dem Training begonnen werden.

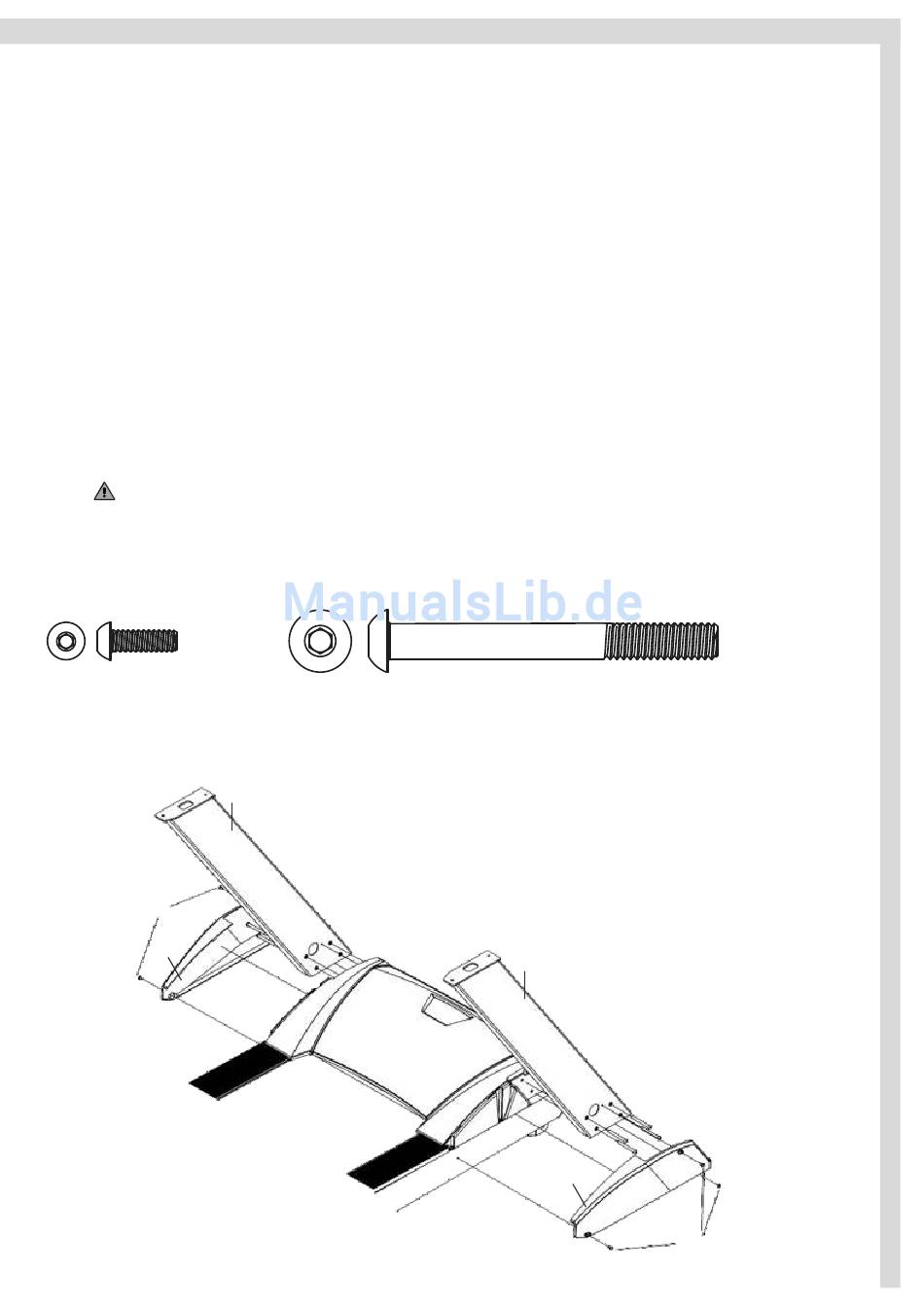

Schritt 1: Montage der aufrechten Seitenrahmen
Setzen Sie den linken aufrechten Seitenrahmen (C) in die linke Aufnahme des Basisrahmens und
befestigen Sie ihn mit vier Inbusschrauben (a) M8x75.
Befestigen Sie das Kontrollkabel, das sich in der rechten Aufnahme des Basisrahmens befindet an dem
unteren Endes des Drahtes, der sich im Inneren des rechten aufrechten Seitenrahmens (D) befindet.
Ziehen Sie nun das Kontrollkabel mittels des Drahtes durch den rechten Seitenrahmen (D) nach oben.
Setzen Sie dann den rechten aufrechten Seitenrahmen in die rechte Aufnahme des Basisrahmens und
befestigen Sie ihn mit vier Inbusschrauben (a) M8x75.
Achten Sie beim Einsetzen und Befestigen des rechten Seitenrahmens unbedingt darauf, dass Sie
das Kontrollkabel nicht quetschen oder beschädigen!
Befestigen Sie dann die beiden seitlichen Abdeckungen (E-links/F-rechts), wie im Bild gezeigt,mit je drei
Inbusschrauben (d) M5x15.
Inbusschraube (d)
M5x15
Menge: 6 Stück
d
E
C
a
Inbusschraube (a)
M8x75
Menge: 8 Stück
D
F
a
d
5
