Montage

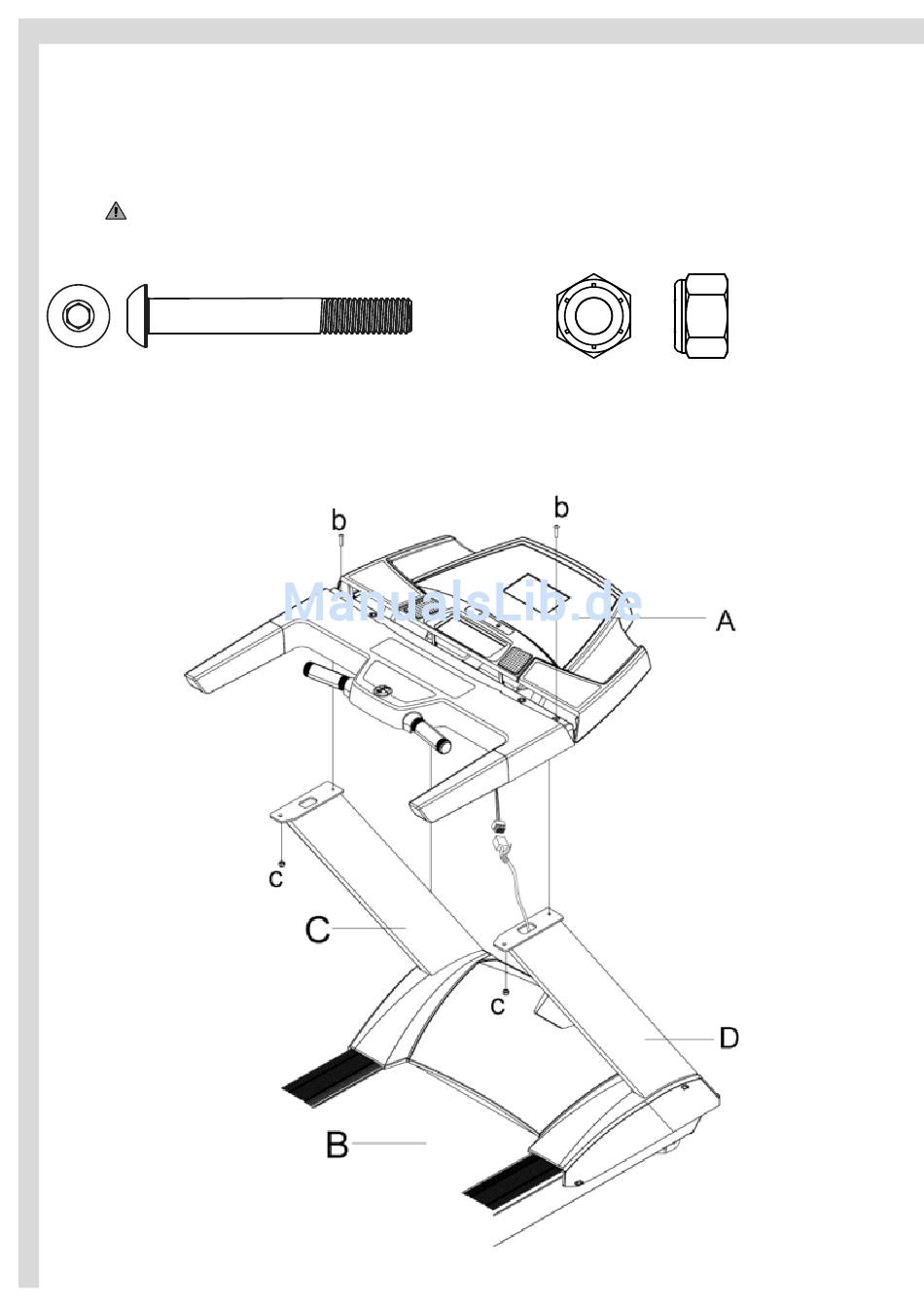

Schritt 2: Montage des Cockpits
Verbinden Sie das Kabel, das aus dem Cockpitrahmen ragt mit dem Kabel, das Sie bei
Schritt 1 durch den rechten Seitenrahmen (D) nach oben gezogen habe. Schieben Sie das überstehende
Kabel vorsichtig zurück in die obere Öffnung des Seitenrahmens (D).
Setzen Sie nun das Cockpit (A) auf die aufrechten Seitenrahmen (C/D) und befestigen Sie es auf beiden
Seiten mit je einer Inbusschrauben (b) M8x70 und einer Mutter (c) M8 pro Seitenrahmen.
Achten Sie beim Einsetzen und Befestigen des Cockpits unbedingt darauf, dass
Sie die Kabel nicht quetschen oder beschädigen!
Inbusschraube (b)
M8x70
Menge: 2 Stück
6
Mutter, selbstsichernd (c)
M8
Menge: 2 Stück
