Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten
Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern,
etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor
der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst nach vollständig beendeter
Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

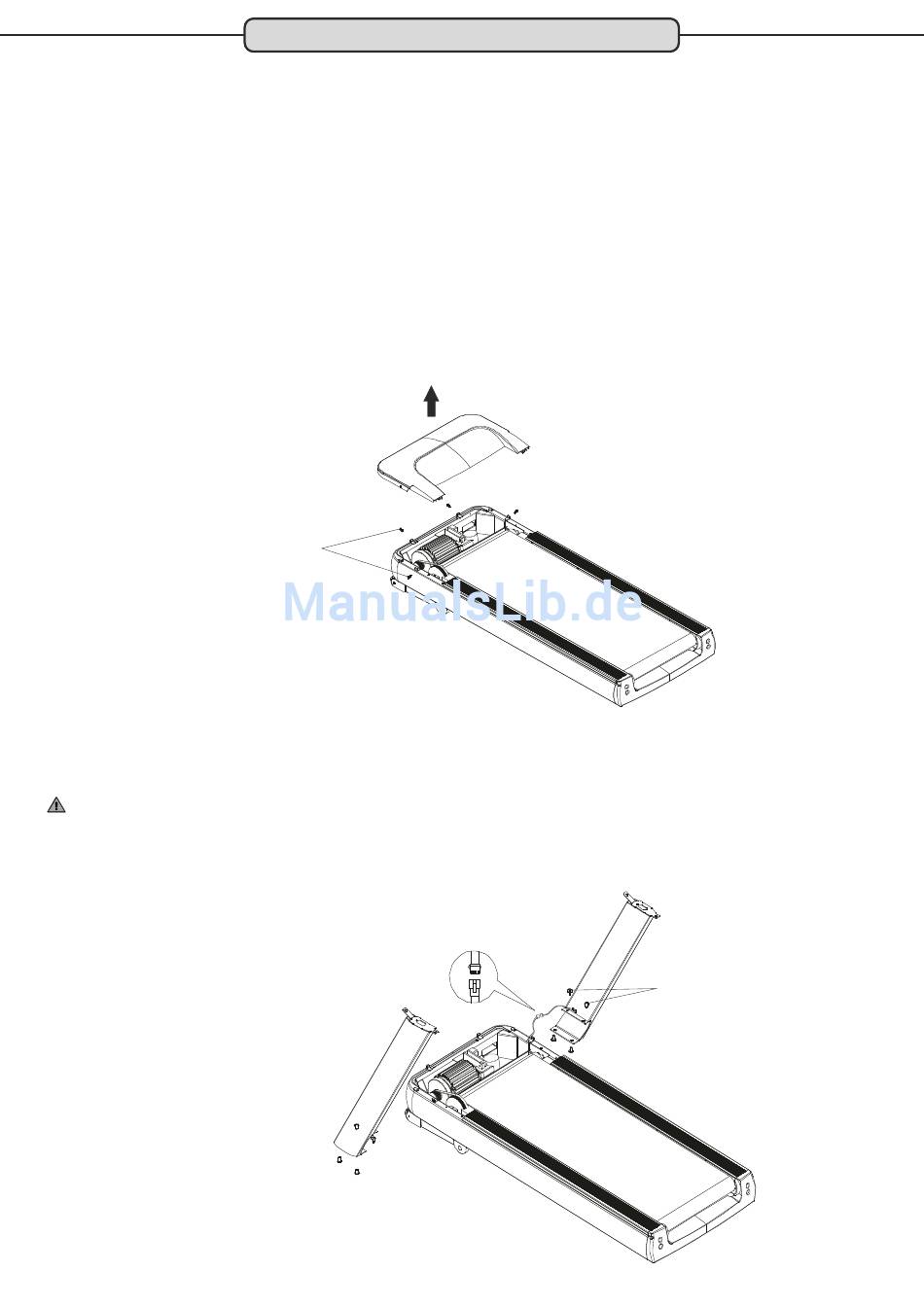

Schritt 1:
Lösen und entfernen Sie die vier Linsenkopfschrauben M4x16, die das obere Motorgehäuse fixieren. Entfernen Sie
dann das obere Motorgehäuse.
Linsenkopfschraube, M4x16
Schritt 2:
Verbinden Sie das Cockpitkabel, das unten aus dem rechten Seitenrahmen ragt, mit dem Kabel, das aus dem
Basisrahmen ragt.
Setzen Sie dann den rechten Seitenrahmen in die rechte Aufnahme des Basisrahmens ein und befestigen Sie ihn mit
vier Linsenkopf-Inbusschrauben M8x15.
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.
Setzen Sie nun den linken Seitenrahmen in die linke Aufnahme des Basisrahmens ein und befestigen Sie ihn ebenfalls
mit vier Linsenkopf-Inbusschrauben M8x15.
Montage
5
Linsenkopf-Inbusschraube, M8x15
