20.3.3 Antriebsgehäuse öffnen bei Gerät ohne Feldbus-Gateway
Voraussetzung: Versorgungsspannung abgeschaltet.
WARNUNG!
Verletzungsgefahr bei unsachgemäßen Montagearbeiten.
▶ Der Antrieb darf nur von geschultem Fachpersonal mit geeignetem Werkzeug geöffnet werden.
Blinddeckel abnehmen:
Geräte mit ATEX-Zulassung oder IECEx-Zulassung sind mit einem Magnetschloss gesichert.
Das Abnehmen des Deckels ist in der Zusatzanleitung der elektromotorischen Regelventile mit
ATEX-Zulassung und IECEx-Zulassung beschrieben.

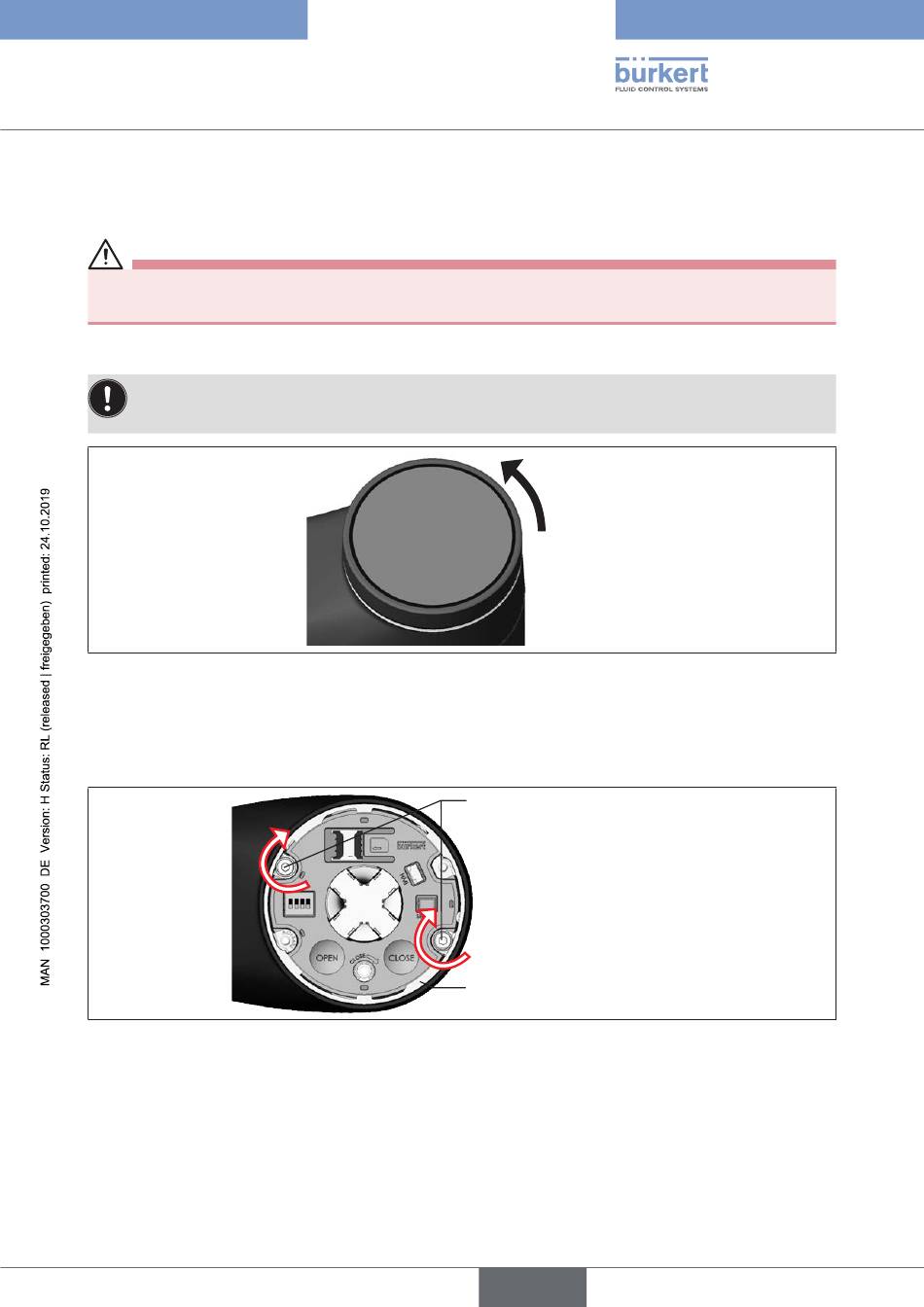

Bild 65: Blinddeckel abnehmen
→
Zum Entriegeln den Blinddeckel gegen den Uhrzeigersinn drehen und abnehmen.
LED- und Speichermodul entnehmen:
Bild 66: LED- und Speichermodul entnehmen
→
2 Befestigungsschrauben entfernen (Innensechsrundschrauben T20).
→
LED- und Speichermodul beidseitig am Metallgehäuse fassen und herausheben.
Blinddeckel
entriegeln
Befestigungs-
schrauben
Metallgehäuse des LED- und
Speichermoduls
