4.2 Elektrische Anschlüsse
GEFAHR!
Lebensgefahr durch Stromschlag!
Bei der elektrischen Installation sind
die einschlägigen elektrotechnischen
Vorschriften und die Unfallverhü-
tungsvorschriften des Bestimmungs-
landes zu beachten. In Deutschland
sind dies die VDE-Vorschriften und
die Unfallverhütungsvorschriften der
Berufsgenossenschaften.
ACHTUNG!
Beschädigung des Stellungsreglers
durch unzulässige elektrische Versor-
gung!
Nur Stromquelle, keine Spannungs-
quelle verwenden!
Der elektrische Anschluss ist nach Bild 2 vor­
zunehmen. Die Auswahl und die Leitungsein­
führung in die Federzugklemmen des Stel­
lungsreglers erfolgen gemäß Kap. 4.1.1 und
4.2.2.
EB 8395
+11 –12 +41
+11/–12: mA­Stellsignal
+41/–42: Grenzkontakt 1, min.
+51/–52: Grenzkontakt 2, max.

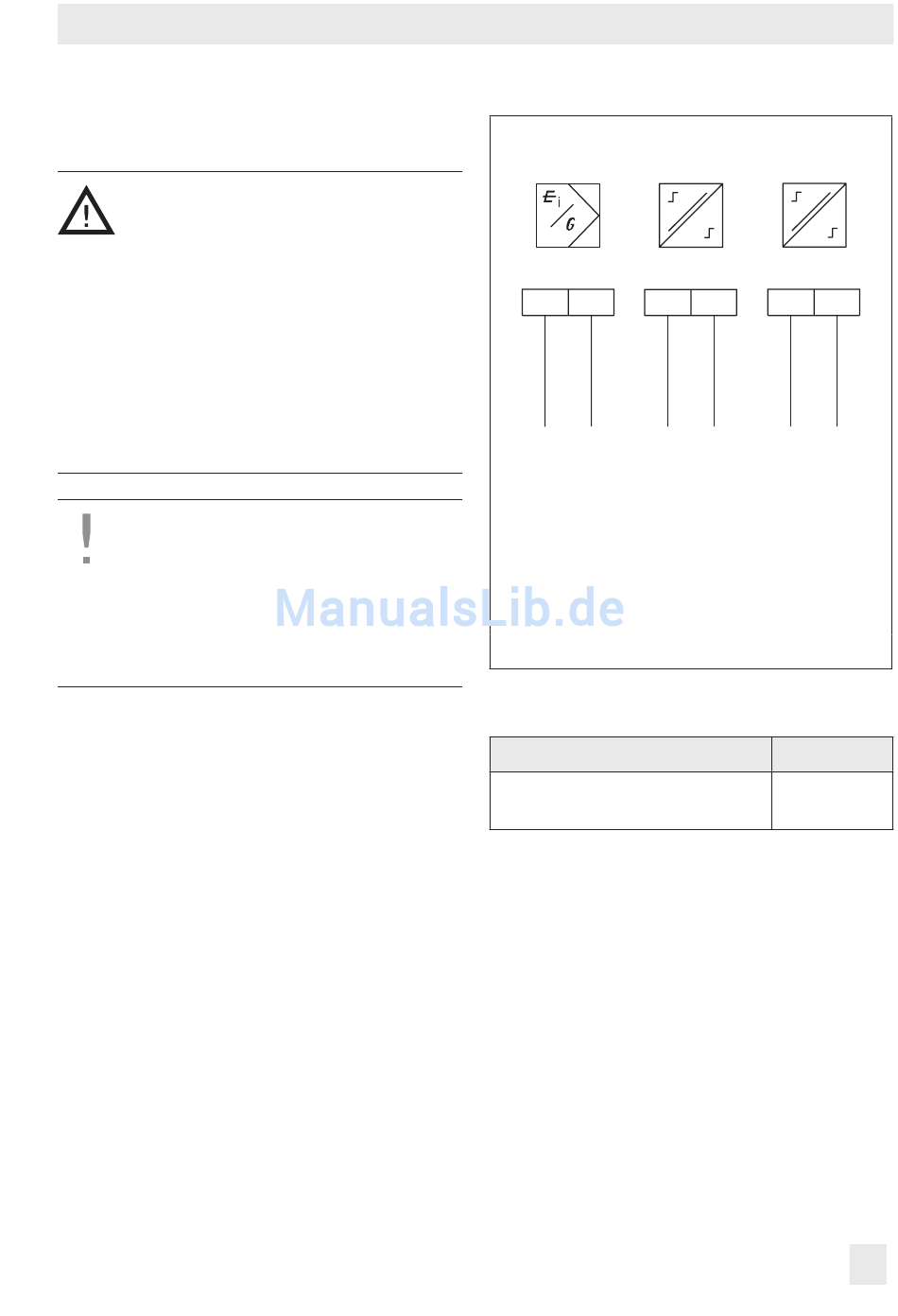

Bild 2: Elektrische Anschlüsse
Zubehör
Beschreibung
Kabelverschraubung:
Kunststoff, schwarz, M16 x 1,5
Anschlüsse
–42 +51 –52
Bestell-Nr.
8808­1010
