Reparaturverfahren
X
RP23A – Atmungsspule AE (Seitenbefüllung)
a. Untere/seitliche und obere Abdeckung entfernen (RP 2, 3 und 4).
b. Die Quetschverschraubungsmuttern (Pos. 38 und 44) an der
Flüssigkeitsentnahmeverschraubung (Pos. 41) und am DFR (Pos. 24)
lösen. Die Atmungsspule (Pos. 67) trennen; vorsichtig vorgehen, damit
- Rohr nicht geknickt wird.
®
das interne Teflon
c. Den Atmungsspulenauslass vorsichtig von der Oberseite des
Dewargefäßes abnehmen.
d. Zum Wiedereinbau der Atmungsspule die obigen Schritte in umgekehrter
Reihenfolge ausführen.
HINWEIS: Die Tasche nur bei entleertem und erwärmtem Gerät reinigen. Nicht
in einem sauerstoffangereichertem Umfeld reinigen.
RP23B – Atmungsspule AE (Obenbefüllung)
a. Untere/seitliche und obere Abdeckung entfernen (RP 2, 3 und 4).
b. Die Quetschverschraubungsmuttern (Pos. 38 und 44) an der
Flüssigkeitsentnahmeverschraubung (Pos. 41) und am DFR (Pos. 24)
lösen. Die Atmungsspule (Pos. 67) trennen; vorsichtig vorgehen, damit
- Rohr nicht geknickt wird.
®
das interne Teflon
c. Die Mutter des SKV-Rohrs (Pos. 56) lösen.
d. Die Gegenmutter des SKV (Pos. 58) lösen. Das SKV (Pos. 62) vom
Füllrohr abnehmen.
e. Die zwei Kabelbinder durchschneiden, mit denen die Spule gehalten wird.
Die Atmungsspule gerade nach unten aus dem Füllrohr ziehen.
DenAtmungsspulenauslass
Dewargefäßes abnehmen.
f. Zum Wiedereinbau der Spule die obigen Schritte in umgekehrter
Reihenfolge ausführen. Die SKV-Gegenmuttern auf 15,8 - 16,9 Nm (140-
150 inch-lbs)(1550–1700 N-cm) festziehen.
-22-
vorsichtig von der Oberseite
PN 10762092 Rev G

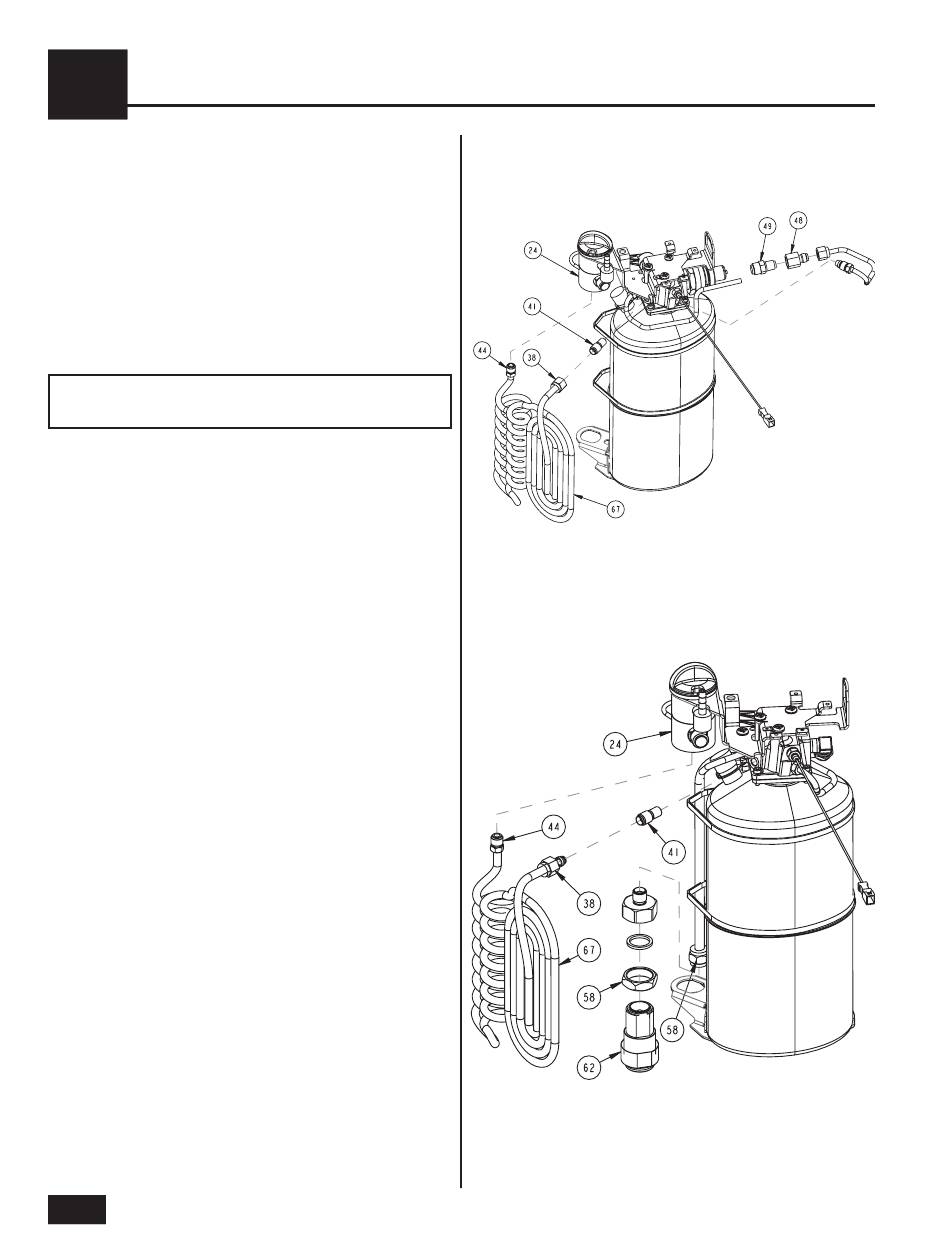

ABBILDUNG 18: Seitenbefüllung (aufsteckbar)
ABBILDUNG 19: Obenbefüllung (aufsteckbar)
des
SKV-Baugruppe
SKV-Baugruppe
