Reparaturverfahren
X
RP5 – Kalibrieren der Leerkapazität des G4-Messgeräts
(Abbildung 9)
HINWEIS: : Zuerst muss das Messgerät im leeren Zustand kalibriert und dann die Spanne
für das jeweilige Modell eingestellt werden. Für die Leerkalibrierung muss das Gerät leer
und trocken sein, aber nicht für die Spanneneinstellung.
a. Das Dewargefäß vollständig entleeren.
b. Das Dewargefäß auf Raumtemperatur erwärmen lassen.
c. Kalibrierungsmodus aufrufen
1. Die in der Mitte der Messanzeige versteckte Kalibiertaste drücken und
gedrückt halten
2. und gleichzeitig die grüne Betriebstaste drücken und gedrückt halten.
3. Beide Tasten gedrückt halten, bis LED 1 und LED 8 abwechselnd
blinken. Nun befindet sich das Messgerät im Kalibriermodus.
4. Beide Tasten loslassen.
HINWEIS: Schritt b muss innerhalb von 45 Sekunden erfolgen, ansonsten wird
der Kalbrierungsmodus beendet.
d. Die versteckte Kalibrierungstaste 3 Sekunden lang gedrückt halten. LED
1 blinkt 3 Sekunden lang, gefolgt von einer kurzen Pause.
e. Bei erfolgreicher Kalibrierung blinkt die LED erneut 3 Sekunden lang.
Dabei wird der neue Leerwert gespeichert und der
Kalibrierungsmodus beendet.
f.
Ist die Kalibrierung nicht erfolgreich, blinken mehrere LED. Diese LED
zeigen den aufgetretenen Fehler an (siehe Tabelle 2).
-16-

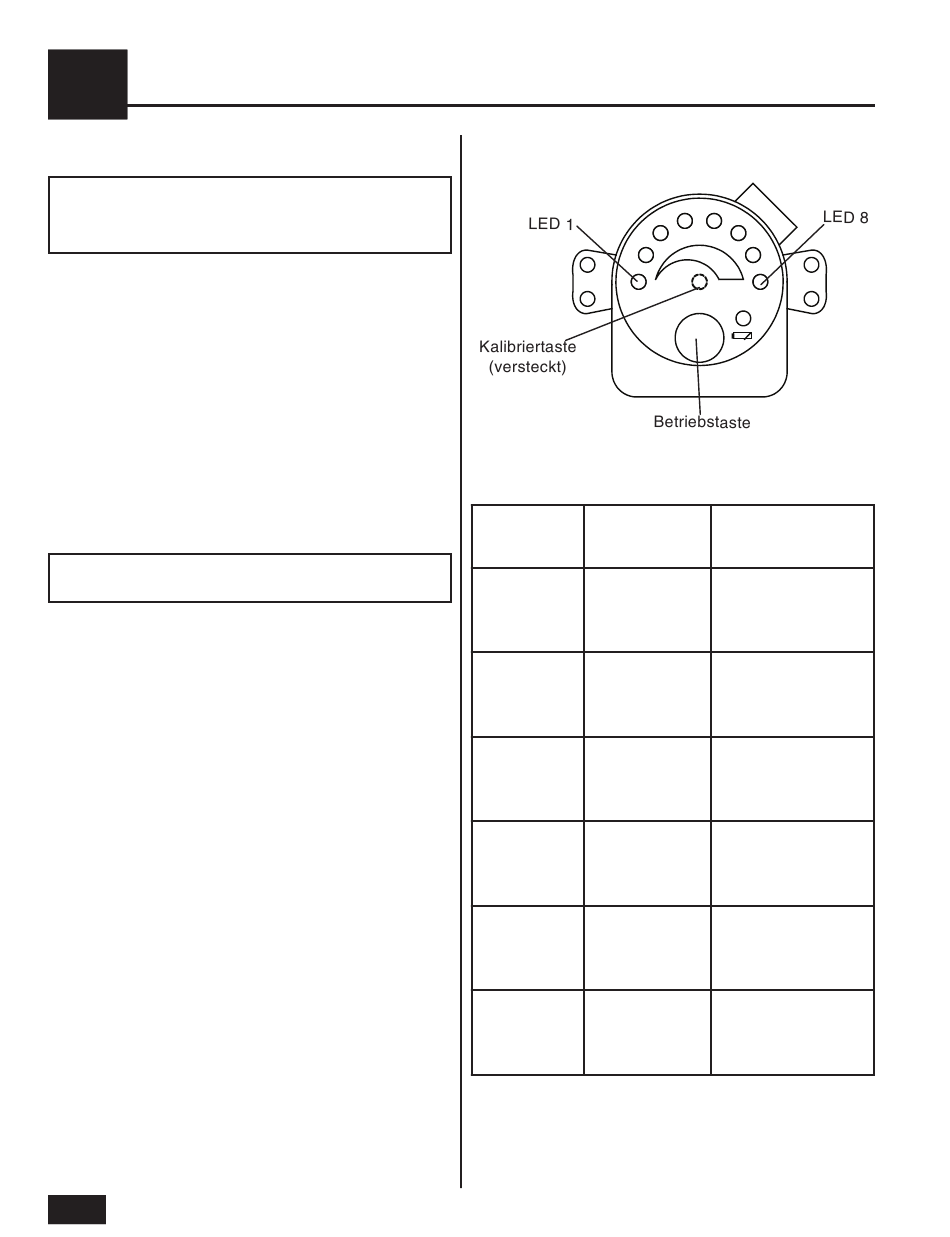

ABBILDUNG 9: G4 Meter
TABELLE 2: Kalibrierungsfehlercodes
Fehlercode
LED 2 + 3 blinken
.
abwechselnd
LED 6 + 7 blinken
abwechselnd.
LED 6 & LED 7
LED 5 & LED 8
LED 2, LED 4 &
LED 6
LED 1, LED 3,
Der kalibrierte Vollwert
LED 5 & LED 7
PN 10762092 Rev G
Fehlerursache
Abhilfe
Anzeigespanne von
Sicherstellen, dass der Tank leer ist.
Leer bis Voll ist
Neu kalibrieren.
zu gering.
Feuchtigkeit aus dem Innengefäß
Leerkapazität ist
entfernen. Verunreinigungen von
zu hoch.
der Sonde entfernen. Messgerät
erneut kalibrieren.
Leerkapazität ist
Feuchtigkeit aus dem Innengefäß
zu hoch.
entfernen. Sonde dekontaminieren.
Anzeigespanne von
Sicherstellen, dass der Tank leer ist.
Leer bis Voll ist
Neu kalibrieren
zu groß.
Feuchtigkeit aus dem Innengefäß
Hohe Kapazität
entfernen. Sonde dekontaminieren.
Die Befüllungskalibrierung mit
ist höher als
einer der Methoden wiederholen.
der Leerwert.
