RP3 – Obere Abdeckung AE
a. Das Abdeckung des G4-Messgerätes wie in RP2 beschrieben abnehmen.
b. Die 3 Schrauben (Pos. 8) entfernen, den Riemen abziehen und entfernen
und die obere Abdeckung abheben.
c. Die Richtmuffe des SKV (Pos. 11) bei Geräten mit Seitenbefüllung nach
oben herausnehmen und die Entlüftungsleitung trennen. Bei
Bodenbefüllung den Stopfen (Pos. 12) herausziehen und gerade nach oben
abheben.
d. Die obere Abdeckung (Pos. 10) gerade nach oben abheben.
e. In umgekehrter Reihenfolge wieder zusammensetzen.
RP4 – Untere und seitliche Abdeckung AE
a. Wenn die Außentasche vollständig angenommen werden soll, zuerst die obere
Abdeckung (RP3) entfernen.
b. Den Stroller umdrehen. Den Kondensatbehälter (Pos. 18) und den
Kondenswasserschwamm (Pos. 17) entfernen.
c. Die 2 Schrauben (Kondenswasserschwamm (Pos. 15) entfernen, mit denen die
untere Abdeckung am Dewargefäß des Stroller befestigt ist.
d. Die untere/seitliche Abdeckung (Pos. 13) gerade nach unten wegziehen.
e. In umgekehrter Reihenfolge wieder zusammensetzen. Sicherstellen, dass die
Verdampferspule in der Tasche zentriert ist.
VORSICHT: Keine Leitungsdrähte quetschen!
Reparaturverfahren

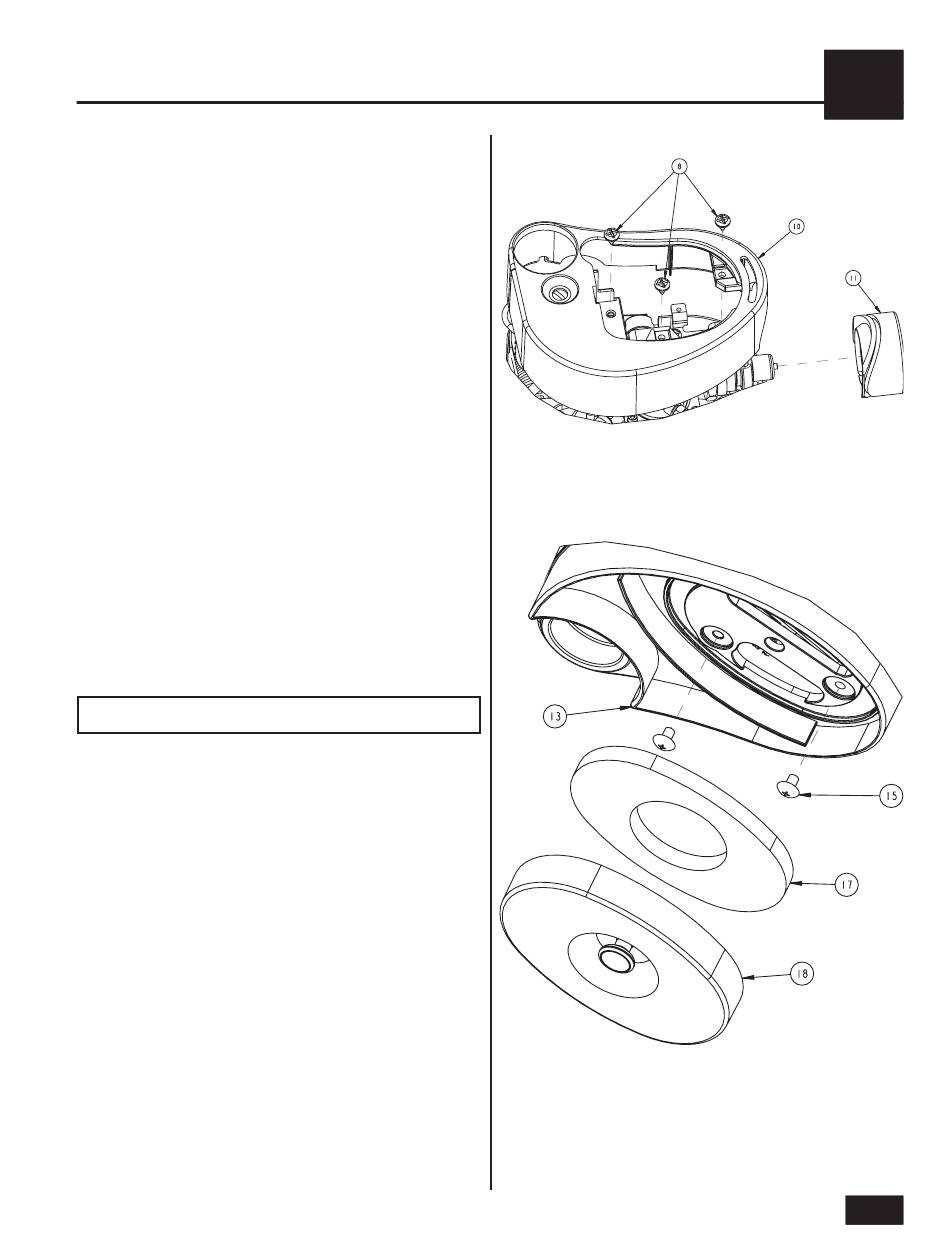

ABBILDUNG 7: Obere Abdeckung
TABELLE 8: Untere und seitliche Abdeckung
PN 10762092 Rev G
X
-15-
