Reparaturverfahren

X
RP1 – Allgemein
Die folgenden Verfahren wurden sorgfältig beschrieben, um den richtigen
Ausbau und Ersatz von defekten Komponenten zu ermöglichen. Sie sollten in
Verbindung mit der Fehlersuchetabelle und den in diesem Abschnitt
aufgeführten Prüfungen/Tests verwendet werden.
WARNUNG: Vor dem Auswechseln von Komponenten muss sichergestellt
werden, dass das Gerät leer und das Entlüftungsventil offen ist; außer bei Teilen
der Schutzabdeckung oder bei Lippendichtungen.
WARNUNG: Hände, Werkzeug und Kleidung des Technikers müssen frei
von Ölen und Fetten sein.
WARNUNG: Fest angeschweißte Teile dürfen nicht vom Kunden ersetzt
werden. Falls diese Teile ausfallen, muss die komplette Baugruppe oder
Teilbaugruppe zur Reparatur an das Werk eingesandt werden. Beschädigte
Schweißverbindungen dürfen NICHT mit Lot oder Silberlot repariert werden.
WARNUNG: Der Fluorlube-Hersteller
Tabakprodukte mit dem fluorhaltigen Schmiermittel zu kontaminieren. Vor
dem Tabakgenuss das Fluorlube sorgfältig von den Händen abwaschen.
WARNUNG: Für die Reparaturen keine klebstoffartigen Gewindedichtmittel
oder nicht zugelassene Dichtmittel verwenden.
VORSICHT: Beim Ersetzen von Komponenten muss darauf geachtet werden,
dass das neue Teil genau wie das ausgebaute Teil ausgerichtet ist, bevor
es installiert wird.
VORSICHT: Bei einigen Komponenten ist bei der Montage ein bestimmtes
Anzugsmoment einzuhalten. Bei entsprechenden Angaben immer das
vorgegebene Anzugsmoment einhalten
HINWEIS: Alle Ersatzteile müssen vom Werk zugelassen, für
Sauerstoffanwendungen gereinigt und in Plastikbeuteln versiegelt sein. Der
Reparaturbereich muss sauber und von den anderen Bereichen abgegrenzt
sein. Die Raumluft sollte gefiltert werden und frei von Staub, Ruß und
anderen Verunreinigungen sein.
HINWEIS: Beim Auswechseln von Komponenten mit Rohrgewinde muss ein
PTFE-Gewindedichtband verwendet werden. Zwei Runden PTFE-Band auf das
Gewinde nahe dem Ende der Komponente anbringen und den ersten
Gewindegang vermeiden.
HINWEIS: Zur Montage neuer Quetschverschraubungen die 1/8"-, 1/4"- und
1/2"-Muttern um 8 Gewindegänge über handfest hinweg anziehen. Bei
3/16"-Muttern um fünf Gewindegänge über handfest hinweg anziehen. Beim
Wiedereinbau von gebrauchten Quetschverschraubungen diese um ein bis zwei
Gewindegänge über handfest hinweg anziehen.
-14-
warnt Verbraucher, keine
.
PN 10762092 Rev G
RP2 – Batterie der Flüssigkeitsstandanzeige AE
HINWEIS: Bei unberechtigter Manipulation am Batteriegehäuse der
Messanzeige wird die 2-jährige Garantie nichtig. Falls die Batterie der
Messanzeige während der Garantiezeit ausfällt, muss vom Kundendienst eine
Ersatzmessanzeige angefordert werden. Nach Ablauf der Garantiezeit kann
die CR2032-Zelle wie folgt ausgewechselt werden.
a. Abdeckung des G4-Messgerätes (Pos. 1) abnehmen. Dazu die Klinge eines
Schraubendrehers in den Schlitz (Pos. A) stecken und leicht nach oben stemmen.
b. Die 2 Kreuzschlitzschrauben entfernen und das Messgerät umdrehen.Den
Manometerstopfen trennen und die Manometerabdeckung abnehmen.
d. Die Batterieabdeckung an der Rückseite der Anzeige mit einer Zange
greifen. Die Abdeckung mit einer Drehbewegung abziehen und entfernen.
e. Die Batterie mit der Klinge eines kleinen Schraubendrehers vorsichtig
herausstemmen.
f. Die neue Batterie einlegen und darauf achten, dass der Pluspol nach
oben weist.
g. Eine dünne Lage Fluorlube (fluorhaltiges Schmiermittel) auf den
O-Ring auftragen.
h. Die Batterieabdeckung an der Rückseite des Anzeigegehäuses wieder
einpressen und darauf achten, dass der O-Ring gleichmäßig und ohne
Knicke luftdicht abdichtet.

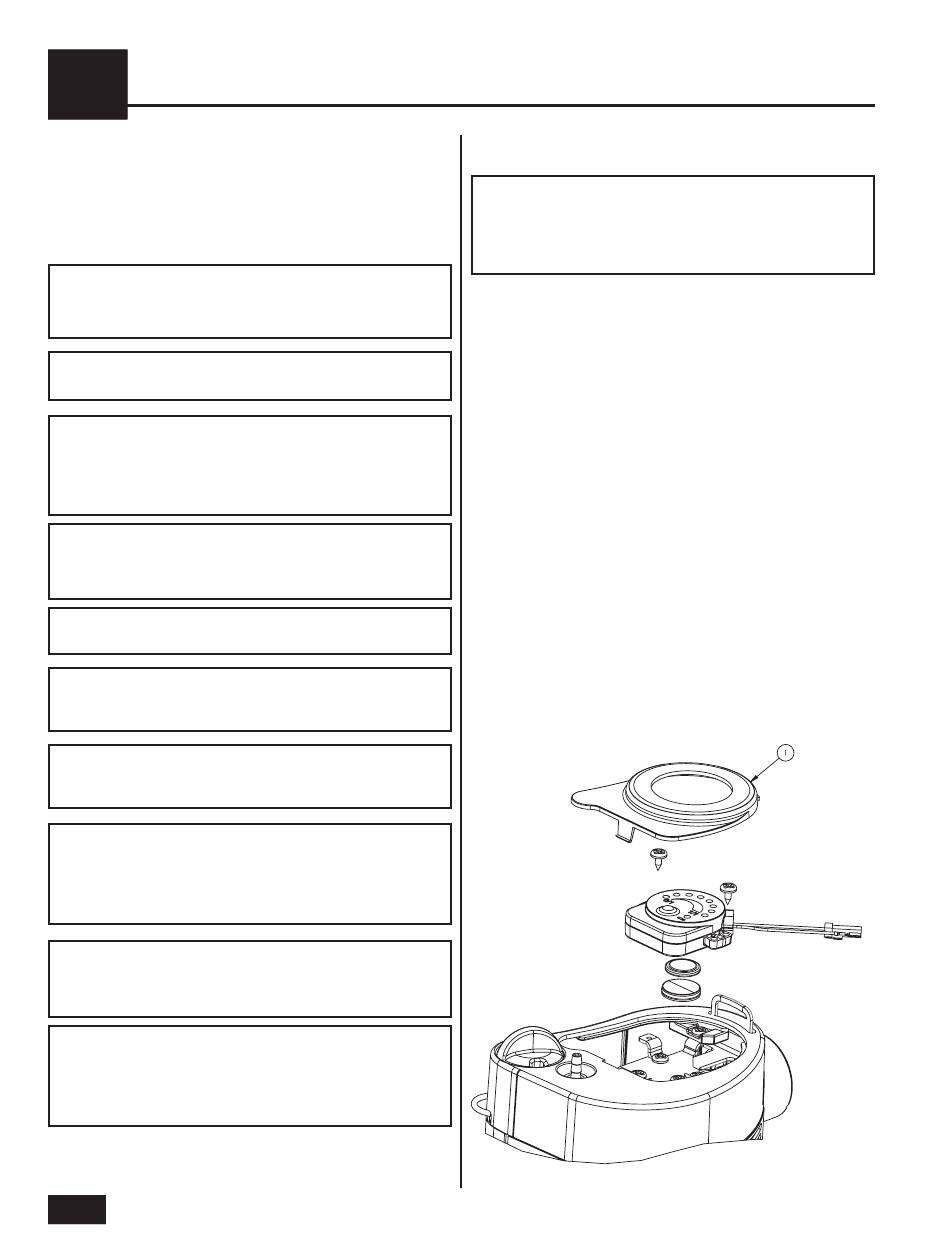

ABBILDUNG 6: Batterie der Flüssigkeitsstandanzeige
