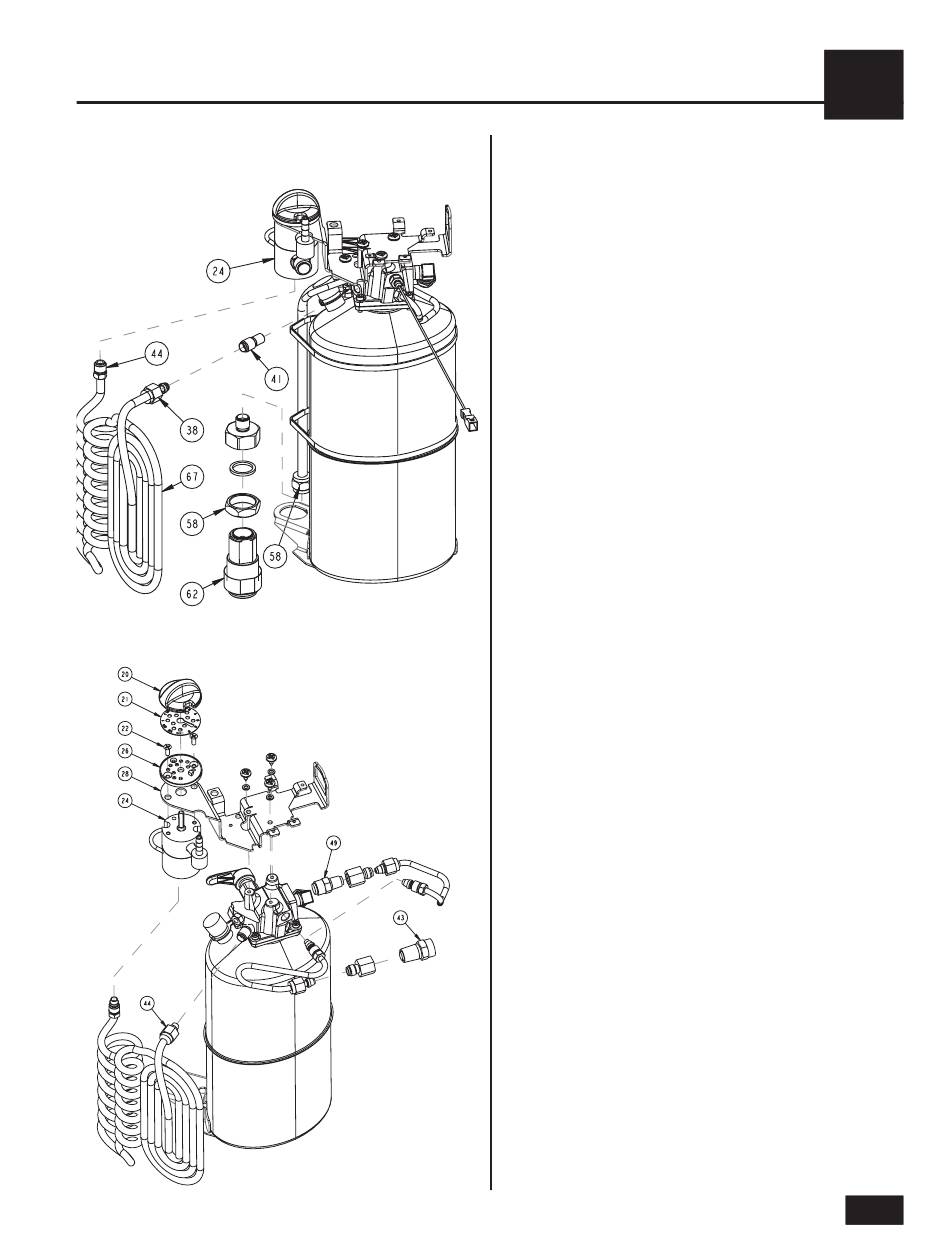

ABBILDUNG 16: G4-Messanzeige Obenbefüllung (aufsteckbar)
SKV-Baugruppe
ABBILDUNG 17: Federwaage Obenbefüllung (aufsteckbar)
SKV-Baugruppe
Reparaturverfahren
RP19 – Entlüftungsventil AE (Abbildung 15)
a. Untere/seitliche und obere Abdeckung entfernen (RP 2, 3 und 4).
b. Das Entlüftungsventil öffnen.
c. Das Entlüftungsventil (Pos. 16) gegen den Uhrzeigersinn abschrauben.
d. Zum Wiedereinbau des Entlüftungsventils die obigen Schritte in
umgekehrter Reihenfolge ausführen. Die Mutter auf 15,8 - 16,9 Nm
(90-100 inch-lbs)(1000–1100 N-cm). festziehen.
RP20 – DFR AE
a. Untere/seitliche und obere Abdeckung entfernen (RP 2, 3 und 4).
b. Die Spulen vom DFR-Einlass trennen. Dazu die Quetschverschraubung
(Pos. 44) lösen und die Spulen abnehmen.
c. Den DFR-Knopf (Pos. 20) und die Flussratenscheibe (Pos. 21) entfernen.
d. Den DFR durch Entfernen der zwei Schrauben (Pos. 22) von der
Halterung (Pos. 28) trennen und abnehmen.
e. Das SEV (Pos. 43) vom DFR abnehmen.
f. Zum Wiedereinbau des DFR die obigen Schritte in umgekehrter
Reihenfolge ausführen. Die Schrauben (Pos. 22) auf 5-7 Ncm (4-6 in-lbs)
(45–70 N-cm).festziehen. Die Seriennummer des DFR aufzeichnen.
RP21 – SEV AE
G4-Messgerät (Abbildung 16)
a. Untere/seitliche und obere Abdeckung entfernen (RP 2, 3 und 4).
b. Das SEV (Pos. 43) vom DFR (Pos. 24) trennen.
c. SEV in umgekehrter Reihenfolge wieder einbauen. Bei der Montage des
SEV dieses nach dem Kontakt mit dem DFR-Körper um etwa 10 bis 20
Grad weiter festziehen (2,26-3,39 Nm / 20–30 inch-lbs. Minimum)
225-350 N-cm.
Federwaagegeräte (Abbildung 17)
a. Untere/seitliche und obere Abdeckung entfernen (RP 2, 3 und 4).
b. Das 2,1 bar (30 psig) SEV (Pos. 43) vom Schlauchadapter abnehmen.
c. In umgekehrter Reihenfolge wieder montieren und Teflon
SEV-Gewinde aufbringen.
RP22 – PEV AE
a. Untere/seitliche und obere Abdeckung entfernen (RP 2, 3 und 4).
b. Das PEV (Pos. 49) ausbauen und dabei den Adapter (Pos. 48) festhalten.
c. Das PEV ersetzen und auf dem Gewinde 2 Runden
®
Teflon -Band verwenden.
d. In umgekehrter Reihenfolge wieder zusammenbauen.
