3. Hallsensor (6) mit Schrauben (5) an Halter (4) festschrauben.
4. Halter (4) mit Hallsensor (6) mit Schrauben (8) am Maschi-
nenarm festschrauben.
Dabei Kabel (3) durch Schelle (7) führen.
5. Kabel (3) in den Maschinenarm und dann bis zum Steuerkas-
ten unter der Tischplatte verlegen.
6. Armdeckel (1) montieren.
7. Den 9-pol SuB-D-Stecker von Hallsensor (6) an Buchse B18
der Steuerung anschließen.

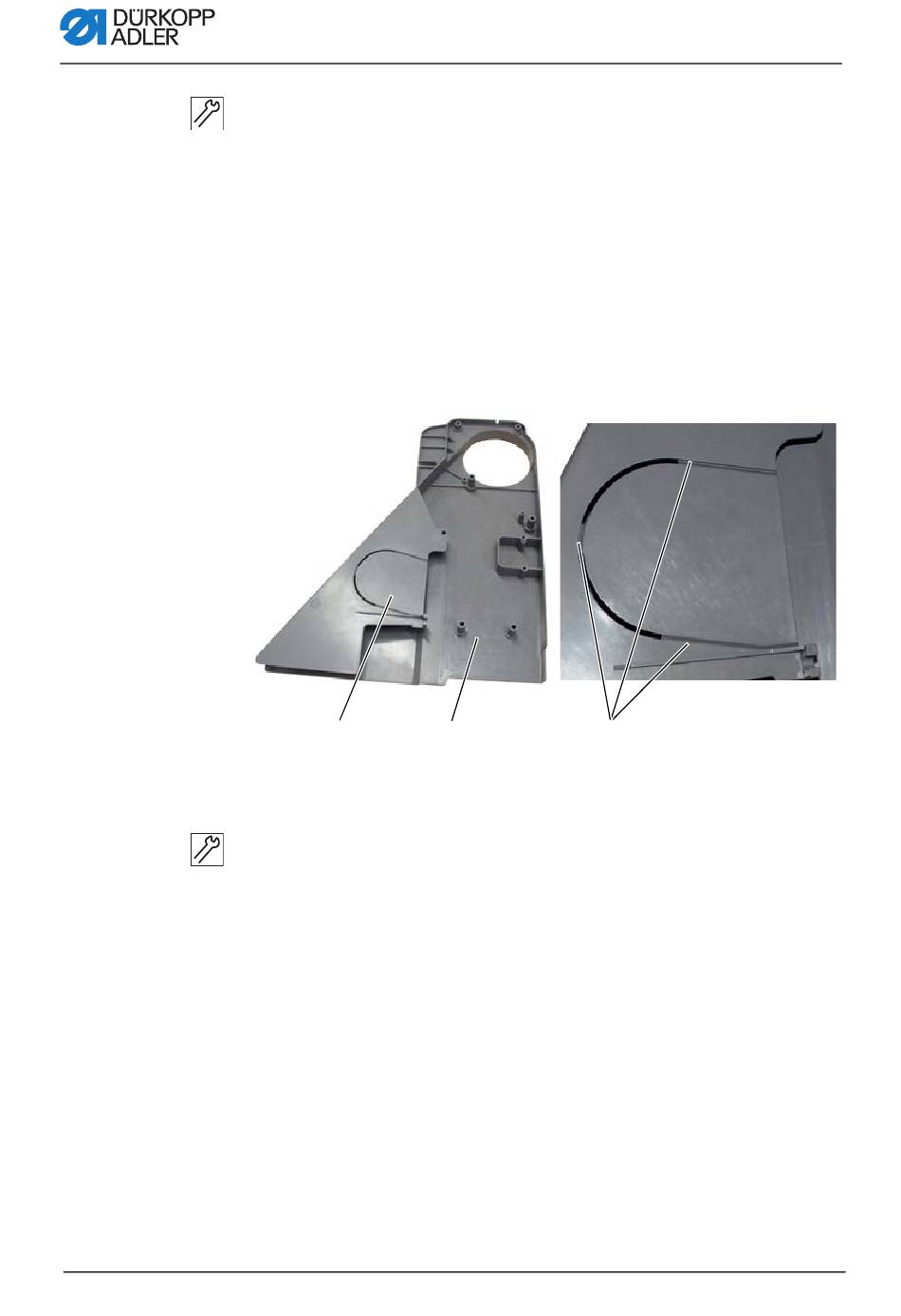

Abb. 58: Hallsensor anschließen (3)
⑨
(9) - Platte
(10) - Riemenschutz
8. Platte (9) aus Riemenschutz (10) entfernen.
Dazu die Halter (11) mit einem scharfen Messer durchtren-
nen.
9. Riemenschutz (10) am Maschinenoberteil montieren.
10. Handrad montieren.
⑩ ⑪
(11) - Halter
