Dürkopp Adler 669 ECO Betriebsanleitung Seite 71

Aufstellung
Betriebsanleitung 669 - 00.0 - 08/2019
6.4.3 Tischplatte für Gestell MG 56-3 mit
Kupplungsmotor FIR komplettieren

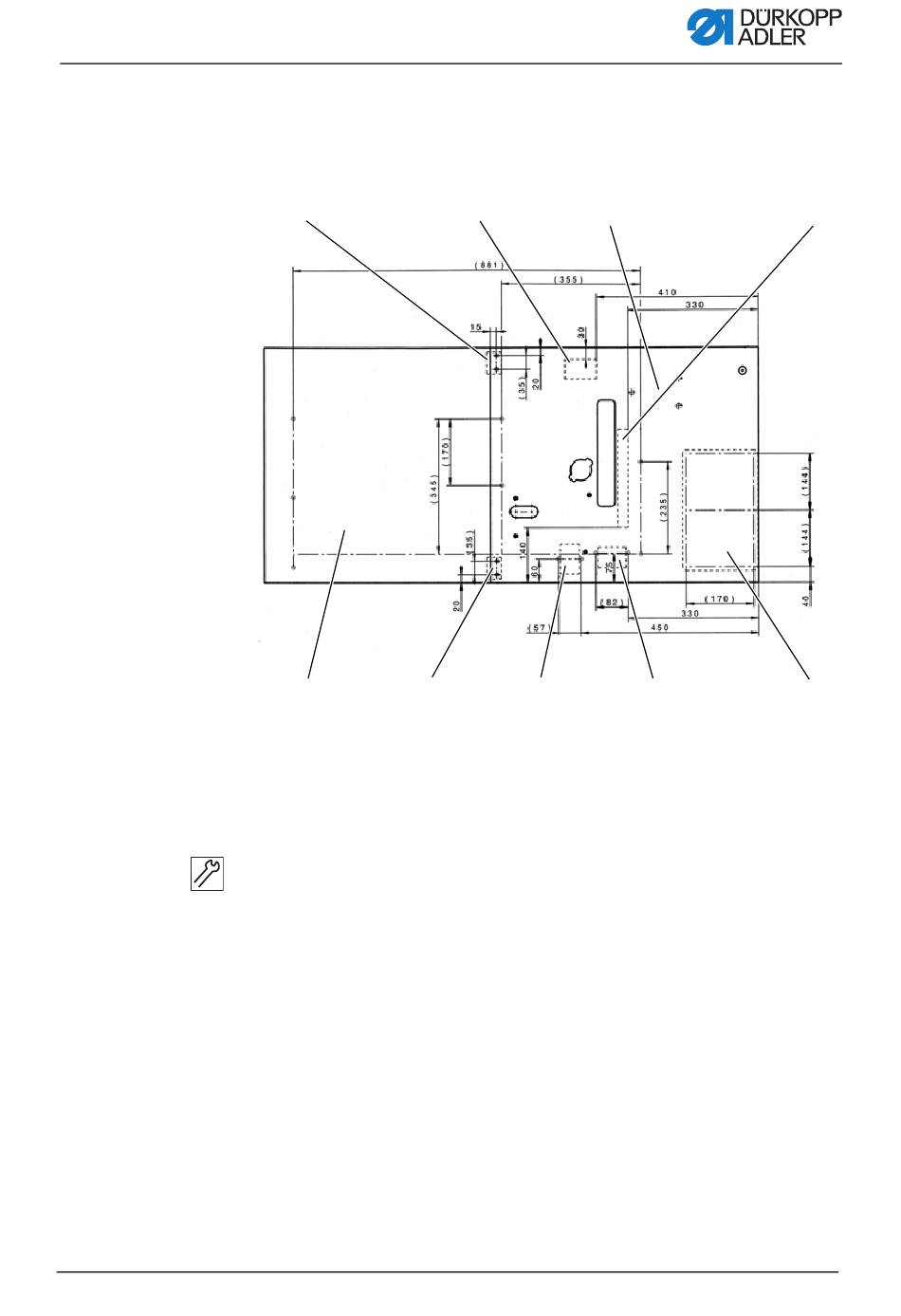

Abb. 37: Tischplatte komplettieren (1)
⑦
(5x25) x2
⑧ ⑦
(1) - Nählichttrafo
(2) - Kupplungsmotor
(3) - Kabelkanal
(4) - Schubkasten
So komplettieren Sie die Tischplatte:
1. Tischplatte (8) wenden.
2. Nählichttrafo (1) anschrauben.
3. Kabelkanal (3) anschrauben.
4. Schubkasten (4) anschrauben.
5. Hauptschalter (5) anschrauben.
6. Netzteil (6) anschrauben.
7. Klappenauflagen (7) mit je 2 Holzschrauben anschrauben.
① ②
(4x20) x2
⑥
(5x25) x2 (4x20) x2
(5) - Hauptschalter
(6) - Netzteil
(7) - Klappenauflagen
(8) - Tischplatte
③
(3,5x17) x2
⑤ ④
(5x25) X2
(3,5x17) x6
69
