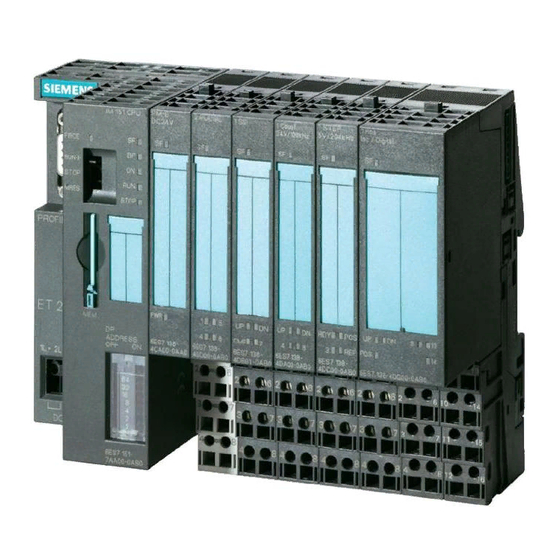

Siemens ET 200S Gerätehandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Steuergeräte
  5. ET 200S
  6. Gerätehandbuch
Siemens ET 200S Gerätehandbuch

Siemens ET 200S Gerätehandbuch

Dezentrale peripherie; gerätehandbuch
Vorschau ausblenden Andere Handbücher für ET 200S:
Inhaltsverzeichnis

Werbung

Quicklinks

SIMATIC Dezentrale Peripherie ET 200S Terminalmodule
SIMATIC
Dezentrale Peripherie ET 200S
Terminalmodule
Gerätehandbuch
04/2007
A5E01120033-01
Vorwort
______________
Eigenschaften
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens ET 200S

Inhaltszusammenfassung für Siemens ET 200S

  • Seite 1 Vorwort SIMATIC Dezentrale Peripherie ET 200S Terminalmodule ______________ Eigenschaften SIMATIC Dezentrale Peripherie ET 200S Terminalmodule Gerätehandbuch 04/2007 A5E01120033-01...

  • Seite 2: Sicherheitshinweise

    Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.

  • Seite 3: Vorwort

    Zweck des Gerätehandbuches Dezentrales Das vorliegende Gerätehandbuch ergänzt die Betriebsanleitung Peripheriesystem ET 200S . Funktionen, die die ET 200S generell betreffen, finden Sie in der Dezentrales Peripheriesystem ET 200S Betriebsanleitung Die Informationen des vorliegenden Gerätehandbuches und der Betriebsanleitung ermöglichen es Ihnen, die ET 200S in Betrieb zu nehmen.

  • Seite 4: Technical Support

    Vorwort Trainingscenter Um Ihnen den Einstieg in den Umgang mit der ET 200S und das Automatisierungssystem SIMATIC S7 zu erleichtern, bieten wir entsprechende Kurse an. Wenden Sie sich bitte an Ihr regionales Trainingscenter oder an das zentrale Trainingscenter in D-90327 Nürnberg.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Eigenschaften............................7 Funktion der Terminalmodule ......................7 Terminalmodul TM-P15x23-A1 (6ES7193-4CCx0-0AA0) .............8 Terminalmodul TM-P15x23-A0 (6ES7193-4CDx0-0AA0) ............10 Terminalmodul TM-P15x22-01 (6ES7193-4CEx0-0AA0)............11 Terminalmodul TM-P30x44-A0 (6ES7193-4CKx0-0AA0) ............13 Terminalmodul TM-PF30S47-F1 für PM-D F DC24V PROFIsafe (3RK1903-3AA00) ....15 Universal-Terminalmodul TM-E15x26-A1 (6ES7193-4CAx0-0AA0) ...........16 Terminalmodul TM-E15x24-A1 (6ES7193-4CAx0-0AA0) ............18 Terminalmodul TM-E15x24-01 (6ES7193-4CBx0-0AA0)............20 1.10 Terminalmodul TM-E15x23-01 (6ES7193-4CBx0-0AA0)............22...
  • Seite 6 Inhaltsverzeichnis Terminalmodule Gerätehandbuch, 04/2007, A5E01120033-01...

  • Seite 7: Eigenschaften

    Eigenschaften Funktion der Terminalmodule Terminalmodule realisieren die elektrische und mechanische Verbindung der Peripheriemodule mit dem Interfacemodul und dem Abschlussmodul. ● Das gesteckte Peripheriemodul bestimmt die Signale an den Klemmen 1 bis 16, A3, A4, A7, A8, A11, A12, A15, A16. ●...

  • Seite 8: Terminalmodul Tm-P15X23-A1 (6Es7193-4Ccx0-0Aa0)

    Eigenschaften 1.2 Terminalmodul TM-P15x23-A1 (6ES7193-4CCx0-0AA0) Terminalmodul TM-P15x23-A1 (6ES7193-4CCx0-0AA0) Eigenschaften ● Terminalmodul für Powermodule ● Einspeisung für eine neue Potenzialgruppe bis zum nächsten Terminalmodul TM-P ● in drei Varianten erhältlich: Schraubklemme, Federklemme, abisolierfreie Schnell- Anschlusstechnik "Fast Connect" ● durchgezogene AUX1-Schiene mit galvanischer Verbindung zu der links benachbarten Potenzialgruppe ●...
  • Seite 9 Eigenschaften 1.2 Terminalmodul TM-P15x23-A1 (6ES7193-4CCx0-0AA0) Technische Daten TM-P15x23-A1 (6ES7193-4CCx0-0AA0) Maße und Gewicht Abmessung B × H × T (mm) Schraub- /Federklemme • 15 × 132 × 43 Fast Connect • 15 × 162 × 43 Gewicht ca. 65 g Terminalmodule Gerätehandbuch, 04/2007, A5E01120033-01...

  • Seite 10: Terminalmodul Tm-P15X23-A0 (6Es7193-4Cdx0-0Aa0)

    Eigenschaften 1.3 Terminalmodul TM-P15x23-A0 (6ES7193-4CDx0-0AA0) Terminalmodul TM-P15x23-A0 (6ES7193-4CDx0-0AA0) Eigenschaften ● Terminalmodul für Powermodule ● Einspeisung für eine neue Potenzialgruppe bis zum nächsten Terminalmodul TM-P ● in drei Varianten erhältlich: Schraubklemme, Federklemme, abisolierfreie Schnell- Anschlusstechnik "Fast Connect" ● Die Signalbelegung der AUX1-Schiene wird über die Einspeisung am Powermodul dieser Potenzialgruppe festgelegt.

  • Seite 11: Terminalmodul Tm-P15X22-01 (6Es7193-4Cex0-0Aa0)

    Eigenschaften 1.4 Terminalmodul TM-P15x22-01 (6ES7193-4CEx0-0AA0) Technische Daten TM-P15x23-A0 (6ES7193-4CDx0-0AA0) Maße und Gewicht Abmessung B × H × T (mm) Schraub- /Federklemme • 15 × 132 × 43 Fast Connect • 15 × 162 × 43 Gewicht ca. 65 g Terminalmodul TM-P15x22-01 (6ES7193-4CEx0-0AA0) Eigenschaften ●...
  • Seite 12 Eigenschaften 1.4 Terminalmodul TM-P15x22-01 (6ES7193-4CEx0-0AA0) Technische Daten TM-P15x22-01 (6ES7193-4CEx0-0AA0) Maße und Gewicht Abmessung B × H × T (mm) Schraub- /Federklemme • 15 x 119,5 x 43 Fast Connect • 15 x 142 x 43 Gewicht ca. 55 g Terminalmodule Gerätehandbuch, 04/2007, A5E01120033-01...

  • Seite 13: Terminalmodul Tm-P30X44-A0 (6Es7193-4Ckx0-0Aa0)

    Eigenschaften 1.5 Terminalmodul TM-P30x44-A0 (6ES7193-4CKx0-0AA0) Terminalmodul TM-P30x44-A0 (6ES7193-4CKx0-0AA0) Eigenschaften ● Terminalmodul für fehlersichere Powermodule PM-E F DC24V PROFIsafe ● Einspeisung für eine neue Potenzialgruppe bis zum nächsten Terminalmodul TM-P ● in zwei Varianten erhältlich: Schraubklemme, Federklemme ● Verdrahtung der fehlersicheren Digitalausgänge des PM-E F DC24V PROFIsafe möglich ●...
  • Seite 14 116 g (TM-P30S44-A0) ca. 100 g (TM-P30C44-A0) Beschreibung des Powermoduls PM-E F DC24V PROFIsafe Die Beschreibung des mit o. g. Terminalmodulen einsetzbaren Powermoduls PM- Dezentrales Peripheriesystem ET 200S E F DC24V PROFIsafe finden Sie im Handbuch Fehlersichere Module Terminalmodule...

  • Seite 15: Terminalmodul Tm-Pf30S47-F1 Für Pm-D F Dc24V Profisafe (3Rk1903-3Aa00)

    Eigenschaften 1.6 Terminalmodul TM-PF30S47-F1 für PM-D F DC24V PROFIsafe (3RK1903-3AA00) Terminalmodul TM-PF30S47-F1 für PM-D F DC24V PROFIsafe (3RK1903-3AA00) Eigenschaften ● Terminalmodul für fehlersichere Powermodule PM-D F DC24V PROFIsafe ● Einspeisung für eine neue Potenzialgruppe bis zum nächsten Terminalmodul TM-P ● erhältlich mit Schraubklemme ●...

  • Seite 16: Universal-Terminalmodul Tm-E15X26-A1 (6Es7193-4Cax0-0Aa0)

    Eigenschaften 1.7 Universal-Terminalmodul TM-E15x26-A1 (6ES7193-4CAx0-0AA0) Universal-Terminalmodul TM-E15x26-A1 (6ES7193-4CAx0-0AA0) Eigenschaften ● Universal-Terminalmodul für den Einsatz aller 15 mm breiten Elektronikmodule ● in drei Varianten erhältlich: Schraubklemme, Federklemme, abisolierfreie Schnell- Anschlusstechnik "Fast Connect" ● Das Elektronikmodul bestimmt die Belegung an den Klemmen 1 bis 8. ●...
  • Seite 17 Eigenschaften 1.7 Universal-Terminalmodul TM-E15x26-A1 (6ES7193-4CAx0-0AA0) Technische Daten TM-E15x26-A1 (6ES7193-4CAx0-0AA0) Maße und Gewicht Abmessung B × H × T (mm) Schraub- /Federklemme • 15 × 157 × 43 Fast Connect • 15 × 202 × 43 Gewicht ca. 70 g (TM-E15C26-A1) ca.

  • Seite 18: Terminalmodul Tm-E15X24-A1 (6Es7193-4Cax0-0Aa0)

    Eigenschaften 1.8 Terminalmodul TM-E15x24-A1 (6ES7193-4CAx0-0AA0) Terminalmodul TM-E15x24-A1 (6ES7193-4CAx0-0AA0) Eigenschaften ● Terminalmodul für den Einsatz 15 mm breiter Elektronikmodule ● in drei Varianten erhältlich: Schraubklemme, Federklemme, abisolierfreie Schnell- Anschlusstechnik "Fast Connect" ● Das Elektronikmodul bestimmt die Signalbelegung an den Klemmen 1 bis 3 und 5 bis 7. ●...
  • Seite 19 Eigenschaften 1.8 Terminalmodul TM-E15x24-A1 (6ES7193-4CAx0-0AA0) Technische Daten TM-E15x24-A1 (6ES7193-4CAx0-0AA0) Maße und Gewicht Abmessung B × H × T (mm) Schraub- /Federklemme • 15 × 132 × 43 Fast Connect • 15 × 162 × 43 Gewicht ca. 65 g (TM-E15S24-A1 und TM-E15C24-A1) ca.

  • Seite 20: Terminalmodul Tm-E15X24-01 (6Es7193-4Cbx0-0Aa0)

    Eigenschaften 1.9 Terminalmodul TM-E15x24-01 (6ES7193-4CBx0-0AA0) Terminalmodul TM-E15x24-01 (6ES7193-4CBx0-0AA0) Eigenschaften ● Terminalmodul für den Einsatz 15 mm breiter Elektronikmodule ● in drei Varianten erhältlich: Schraubklemme, Federklemme, abisolierfreie Schnell- Anschlusstechnik "Fast Connect" ● Das Elektronikmodul bestimmt die Signalbelegung an den Klemmen 1 bis 8. ●...
  • Seite 21 Eigenschaften 1.9 Terminalmodul TM-E15x24-01 (6ES7193-4CBx0-0AA0) Technische Daten TM-E15x24-01 (6ES7193-4CBx0-0AA0) Maße und Gewicht Abmessung B × H × T (mm) Schraub- /Federklemme • 15 × 132 × 43 Fast Connect • 15 × 162 × 43 Gewicht ca. 65 g (TM-E15S24-01 und TM-E15C24-01) ca.

  • Seite 22: Terminalmodul Tm-E15X23-01 (6Es7193-4Cbx0-0Aa0)

    Eigenschaften 1.10 Terminalmodul TM-E15x23-01 (6ES7193-4CBx0-0AA0) 1.10 Terminalmodul TM-E15x23-01 (6ES7193-4CBx0-0AA0) Eigenschaften ● Terminalmodul für den Einsatz 15 mm breiter Elektronikmodule ● in drei Varianten erhältlich: Schraubklemme, Federklemme, abisolierfreie Schnell- Anschlusstechnik "Fast Connect" ● Das Elektronikmodul bestimmt die Signalbelegung an den Klemmen 1 bis 3 und 5 bis 7. ●...

  • Seite 23: Terminalmodul Tm-E15X24-At (6Es7193-4Clx0-0Aa0)

    Eigenschaften 1.11 Terminalmodul TM-E15x24-AT (6ES7193-4CLx0-0AA0) 1.11 Terminalmodul TM-E15x24-AT (6ES7193-4CLx0-0AA0) Eigenschaften ● Terminalmodul für den Einsatz der 15 mm breiten Elektronikmodule 2AI TC HF Vorsicht Sie dürfen auf das Terminalmodul TM-E15S24-AT / TM-E15C24-AT nur das Elektronikmodul 2AI TC HF stecken. Wenn Sie ein anderes Elektronikmodul stecken, dann kann dies zur Zerstörung der internen Vergleichsstelle des Terminalmoduls führen.

  • Seite 24: Universal-Terminalmodul Tm-E30X46-A1 (6Es7193-4Cfx0-0Aa0)

    Eigenschaften 1.12 Universal-Terminalmodul TM-E30x46-A1 (6ES7193-4CFx0-0AA0) Technische Daten TM-E15x24-AT (6ES7193-4CLx0-0AA0) Maße und Gewicht Abmessung B × H × T (mm) 15 × 132 × 43 Gewicht ca. 55 g 1.12 Universal-Terminalmodul TM-E30x46-A1 (6ES7193-4CFx0-0AA0) Eigenschaften ● Universal-Terminalmodul für den Einsatz aller 30 mm breiten Elektronikmodule ●...

  • Seite 25: Beschreibung Der Elektronikmodule

    131 g (TM-E30C46-A1) Beschreibung der Elektronikmodule Die Beschreibung der mit o. g. Terminalmodulen einsetzbaren Elektronikmodule 4/8 F- DI DC24V PROFIsafe und 4 F-DO DC24V/2A PROFIsafe finden Sie im Handbuch Dezentrales Peripheriesystem ET 200S Fehlersichere Module Terminalmodule Gerätehandbuch, 04/2007, A5E01120033-01...

  • Seite 26: Terminalmodul Tm-E30X44-01 (6Es7193-4Cgx0-0Aa0)

    Eigenschaften 1.13 Terminalmodul TM-E30x44-01 (6ES7193-4CGx0-0AA0) 1.13 Terminalmodul TM-E30x44-01 (6ES7193-4CGx0-0AA0) Eigenschaften ● Terminalmodul für den Einsatz 30 mm breiter Elektronikmodule und fehlersicherer Elektronikmodule ● in zwei Varianten erhältlich: Schraubklemme, Federklemme ● Das Elektronikmodul bestimmt die Signalbelegung an den Klemmen 1 bis 16. ●...

  • Seite 27: Terminalmodul Tm-C120X (6Es7193-4Dlx0-0Aa0)

    Eigenschaften 1.14 Terminalmodul TM-C120x (6ES7193-4DLx0-0AA0) 1.14 Terminalmodul TM-C120x (6ES7193-4DLx0-0AA0) Eigenschaften ● Terminalmodul für die COMPACT-Module ● in zwei Varianten erhältlich: Schraubklemme, Federklemme ● Das COMPACT-Modul bestimmt die Belegung an den Klemmen 1 bis 80. ● Einspeisung der Powerschienen zu den Elektronikmodulen von der letzten Potenzialgruppe des COMPACT-Moduls ●...

  • Seite 28: Zusatzklemme Te-U120X4X10 (6Es7193-4Flx0-0Aa0)

    Eigenschaften 1.15 Zusatzklemme TE-U120x4x10 (6ES7193-4FLx0-0AA0) Technische Daten TM-C120x (6ES7193-4DLx0-0AA0) Maße und Gewicht Abmessung B × H × T (mm) Schraub- /Federklemme • 120 × 132 × 43 Gewicht ca. 335 g 1.15 Zusatzklemme TE-U120x4x10 (6ES7193-4FLx0-0AA0) Eigenschaften ● 40-polige Erweiterung für –...
  • Seite 29 Eigenschaften 1.15 Zusatzklemme TE-U120x4x10 (6ES7193-4FLx0-0AA0) Anzahl Lage auf der Zusatzklemme gesteckte Potenzial- Brücken gruppen keine Auslieferzustand Technische Daten TE-U120x4x10 (6ES7193-4FLx0-0AA0) Maße und Gewicht Abmessung B × H × T (mm) Schraub- /Federklemme • 120 × 38 × 30 mit Befestigungswinkel •...
  • Seite 30 Eigenschaften 1.15 Zusatzklemme TE-U120x4x10 (6ES7193-4FLx0-0AA0) Terminalmodule Gerätehandbuch, 04/2007, A5E01120033-01...
