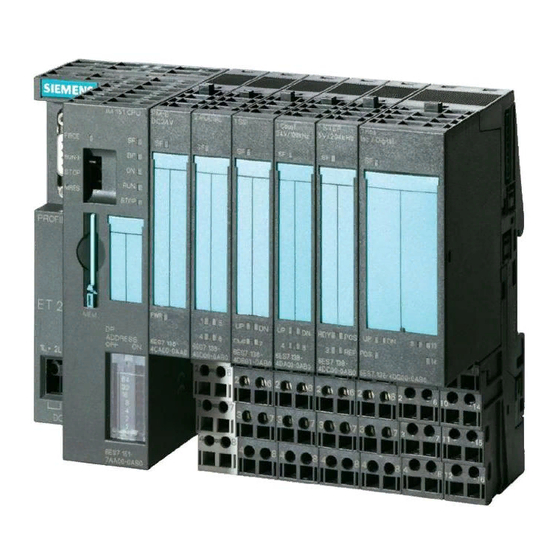

Siemens ET 200S Gerätehandbuch

Siemens ET 200S Gerätehandbuch

Dezentrale peripherie et 200s interfacemodul im151-3 pn fo (6es7151-3bb22-0ab0)
Vorschau ausblenden Andere Handbücher für ET 200S:
Inhaltsverzeichnis

Werbung

SIMATIC Dezentrale Peripherie ET 200S Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0)
SIMATIC
Dezentrale Peripherie ET 200S
Interfacemodul IM151-3 PN FO
(6ES7151-3BB22-0AB0)
Gerätehandbuch
01/2008
A5E01062514-02
Vorwort
______________
Eigenschaften
______________
Parameter
______________
Funktionen
Alarm-, Fehler- und
______________
Systemmeldungen
______________
Reaktionszeiten
______________
Anschließen
______________
Bestellnummern
1
2
3
4
5
6
A

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens ET 200S

  • Seite 1 Vorwort SIMATIC Dezentrale Peripherie ET 200S Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) ______________ Eigenschaften ______________ Parameter SIMATIC ______________ Funktionen Dezentrale Peripherie ET 200S Interfacemodul IM151-3 PN FO Alarm-, Fehler- und ______________ Systemmeldungen (6ES7151-3BB22-0AB0) ______________ Reaktionszeiten Gerätehandbuch ______________ Anschließen ______________ Bestellnummern 01/2008...
  • Seite 2: Sicherheitshinweise

    Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
  • Seite 3: Vorwort

    Zweck des Gerätehandbuches Dezentrales Das vorliegende Gerätehandbuch ergänzt die Betriebsanleitung Peripheriesystem ET 200S . Funktionen, die die ET 200S generell betreffen, finden Sie in der Dezentrales Peripheriesystem ET 200S Betriebsanleitung Die Informationen des vorliegenden Gerätehandbuches und der Betriebsanleitung ermöglichen es Ihnen, die ET 200S in Betrieb zu nehmen.
  • Seite 4: Technical Support

    Vorwort Trainingscenter Um Ihnen den Einstieg in den Umgang mit der ET 200S und das Automatisierungssystem SIMATIC S7 zu erleichtern, bieten wir entsprechende Kurse an. Wenden Sie sich bitte an Ihr regionales Trainingscenter oder an das zentrale Trainingscenter in D-90327 Nürnberg.
  • Seite 5: Inhaltsverzeichnis

    Diagnose mit STEP 7........................25 4.4.1 Auslesen der Diagnose........................25 4.4.2 Kanaldiagnosen ...........................26 4.4.3 Falsche Ausbauzustände der ET 200S am PROFINET IO ............29 4.4.4 Unterbrechung des ET 200S-Rückwandbusses................29 4.4.5 Ausfall der Lastspannung vom Powermodul ................31 4.4.6 STOP des IO-Controllers und Wiederkehr des IO-Device ............31 Maintenance Alarme ........................32...
  • Seite 6 Inhaltsverzeichnis Reaktionszeiten ............................35 Reaktionszeiten von PROFINET IO.................... 35 Reaktionszeiten bei Digitalen Eingabemodulen................36 Reaktionszeiten bei Digitalen Ausgabemodulen ................ 36 Reaktionszeiten bei Analogen Eingabemodulen ................ 37 Reaktionszeiten bei Analogen Ausgabemodulen ............... 38 Reaktionszeiten bei Elektronikmodul 4 IQ-SENSE..............39 Reaktionszeiten bei Technologiemodulen .................. 39 Anschließen.............................
  • Seite 7: Eigenschaften

    Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Eigenschaften Das Interfacemodul IM151-3 PN FO verfügt über folgende Eigenschaften: ● Es verbindet die ET 200S über Lichtwellenleiter (LWL) mit PROFINET IO. ● Es bereitet die Daten für die bestückten Elektronikmodule und Motorstarter auf. ● Es versorgt den Rückwandbus.
  • Seite 8: Kompatibilität Zum Vorgängermodul

    Eigenschaften 1.1 Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Isochronous Realtime Ethernet IRTflex (RT Class 2) IRTflex (RT Class 2) bedeutet taktsynchrone Kommunikation bei hoher Stabilität am PROFINET IO. Dieses Verfahren zeichnet sich durch besonders einfaches Engineering und hohe Flexibilität für Netzerweiterungen aus. Bei PROFINET IO mit IRTflex erzeugt ein Sync-Master ein Signal, auf das sich Sync-Slaves synchronisieren.
  • Seite 9: Anschlussbelegung

    Eigenschaften 1.1 Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Anschlussbelegung In der folgenden Tabelle finden Sie die Anschlussbelegung des Interfacemoduls IM151-3 PN FO für die DC 24 V Spannungsversorgung und der SC RJ-Schnittstellen für PROFINET IO: Tabelle 1-1 Anschlussbelegung des Interfacemoduls IM151-3 PN FO Ansicht Signalname Bezeichnung...
  • Seite 10 Eigenschaften 1.1 Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Autocrossing nein Bus-Protokoll PROFINET UDP / IP ping unterstützte Ethernet-Dienste • • Netzdiagnose (SNMP) / MIB-2 • PROFINET-Schnittstelle 2x SC RJ Herstellerkennung (VendorID) 002A Gerätekennung (DeviceID) 0301 Spannungen, Ströme, Potenziale Versorgungsnennspannung der Elektronik (1L+) DC 24 V Verpolschutz •...
  • Seite 11: Snmp

    Eigenschaften 1.2 SNMP SNMP Das Interfacemodul unterstützt den Ethernet-Service SNMP. Es wird MIB-2 (RFC1213) unterstützt. R/W-Objekte sind mit SNMP-Tools änderbar und werden in der Baugruppe gespeichert. Nach einem Austausch mit einer fabrikneuen Baugruppe stehen die R/W-Objekte in des Interfacemoduls auf Werkseinstellung. Rücksetzen auf Werkseinstellungen ACHTUNG Beim Rücksetzen auf Werkseinstellungen können die Stationen einer Linie ausfallen.
  • Seite 12: Simatic Micro Memory Card

    Eigenschaften 1.3 SIMATIC Micro Memory Card SIMATIC Micro Memory Card SIMATIC Micro Memory Card als Speichermedium Als Speichermedium für das IM151-3 PN FO verwenden Sie eine SIMATIC Micro Memory Card. Für das Speichern des Gerätenamens ist eine MMC 64k ausreichend. Für ein Firmware-Update ist eine MMC ab 2 MByte notwendig.
  • Seite 13 Eigenschaften 1.3 SIMATIC Micro Memory Card Lebensdauer einer SIMATIC Micro Memory Card Die Lebensdauer einer SIMATIC Micro Memory Card hängt wesentlich von folgenden Faktoren ab: ● Anzahl der Lösch- bzw. Programmiervorgänge ● äußere Einflüsse, wie beispielsweise die Umgebungstemperatur Bei einer Umgebungstemperatur von bis zu 60 °C beträgt die Lebensdauer einer SIMATIC Micro Memory Card bei maximal 100.000 Lösch-/Schreibvorgängen 10 Jahre.
  • Seite 14: Firmware Aktualisieren

    Die Firmware eines IM151-3 PN FO können Sie aktualisieren: ● Über eine SIMATIC Micro Memory Card mit mindestens 2 MByte Speicherplatz. Weitere Informationen finden Sie im Internet unter: http://support.automation.siemens.com/WW/view/de/19241998/133100 ● Über PROFINET IO, z. B. mit HW Konfig oder im SIMATIC Manager über "Zielsystem > Erreichbare Teilnehmer anzeigen".
  • Seite 15: Parameter

    Buslänge ≤ 1 m: Voreinstellung, die maximale Buslänge beträgt 1 m. > 1 m: Die Buslänge der ET 200S ist > 1 m und beträgt maximal 2 m. Bei dieser Einstellung erhöht sich aber die Reaktionszeit der ET 200S. 2.2.2 Störfrequenzunterdrückung...
  • Seite 16: Steckplatz Vergleichsstelle

    Parameter 2.2 Parameterbeschreibung 2.2.3 Steckplatz Vergleichsstelle Mit diesem Parameter können Sie einen Steckplatz (keinen, 2 bis 12 bzw. 2 bis 63) zuordnen auf dem sich der Kanal zur Vergleichstemperaturmessung (Ermittlung des Kompensationswertes) befindet. Verweis Informationen zum Anschließen von Thermoelementen finden Sie in den Gerätehandbüchern Analogen Elektronikmodule 2.2.4...
  • Seite 17: Funktionen

    Funktionen Identifikationsdaten für PROFINET IO Definition Identifikationsdaten sind in einer Baugruppe gespeicherte Informationen, die den Anwender unterstützen beim: ● Überprüfen der Anlagenkonfiguration ● Auffinden von Hardware-Änderungen einer Anlage ● Beheben von Fehlern in einer Anlage Mit den Identifikationsdaten können Baugruppen online eindeutig identifiziert werden. STEP 7 werden die Identifikationsdaten in den Registern "Baugruppenzustand - IM 151"...
  • Seite 18 Zugriff Voreinstellung Erläuterung Identifikationsdaten 0: (Datensatz-Index AFF0 hex) VendorIDHigh lesen (1 Byte) 00 hex Hier ist der Name des Herstellers gespeichert. (42 dez = SIEMENS AG) VendorIDLow lesen (1 Byte) 2A hex Order_ID lesen (20 Byte) Bestellnummer des Moduls IM_SERIAL_NUMBER lesen (16 Byte) Seriennummer (gerätespezifisch)
  • Seite 19: Port 1 Und Port 2 Konfigurieren

    Funktionen 3.2 Port 1 und Port 2 konfigurieren Port 1 und Port 2 konfigurieren Einleitung Das Interfacemodul IM151-3 PN FO kann 2 Ports diagnostizieren: X1 P1 und X1 P2. Voraussetzung ● Die Ports müssen in HW-Konfig projektiert werden. ● Die Port-Diagnose muss freigegeben sein. Projektieren der Ports in HW-Konfig Projektieren Sie in HW Konfig im Dialog "Eigenschaften des IM151-3 PN - Port..."...
  • Seite 20 Funktionen 3.2 Port 1 und Port 2 konfigurieren Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Gerätehandbuch, 01/2008, A5E01062514-02...
  • Seite 21: Alarm-, Fehler- Und Systemmeldungen

    Alarm-, Fehler- und Systemmeldungen Diagnose durch LED-Anzeige LED-Anzeige ① Sammelfehler (rot) ② Busfehler (rot) ③ Versorgungsspannung (grün) ④ Zustand der FO-Strecke (gelb), je Port ⑤ Verbindung zu einem Switch bzw. IO-Controller (grün), je Port ⑥ Datenaustausch (gelb), je Port Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Gerätehandbuch, 01/2008, A5E01062514-02...
  • Seite 22: Status- Und Fehleranzeigen

    Überprüfen Sie die Kabelkonfektionierung. • • Wechseln Sie das LWL-Kabel. • Prüfen Sie den Aufbau der ET 200S, ob Projektierter Aufbau der ET 200S stimmt nicht • ein Modul fehlt, defekt ist oder ob ein nicht mit dem tatsächlichen Aufbau der ET 200S projektiertes Modul steckt.
  • Seite 23 Minuten in Anspruch nehmen. Mit Erlöschen der SF-LED ist der Formatierungsvorgang beendet. Es findet ein Datenaustausch zwischen – IO-Controller und der ET 200S statt. Soll- und Ist-Konfiguration der ET 200S stimmen überein. FW-Update läuft blinkt FW-Update erfolgreich ausgeführt 0,5 Hz Verwenden Sie die richtige FW für das...
  • Seite 24: Diagnosemeldungen Der Elektronikmodule

    Alarm-, Fehler- und Systemmeldungen 4.2 Diagnosemeldungen der Elektronikmodule LEDs Bedeutung Abhilfe LINK RX/TX Überprüfen Sie die LWL-Leitung. Es besteht keine Verbindung zum • Switch/IO-Controller. Es besteht eine Verbindung zum Switch/IO-Controller. Es wird gerade gesendet / empfangen. Wartungsbedarf / Überprüfen Sie die betroffene Wartungsanforderung: Übertragungsstrecke auf folgende Ursachen: Die Dämpfung durch das LWL-...
  • Seite 25: Ersatzwertverhalten

    Alarm-, Fehler- und Systemmeldungen 4.3 Ersatzwertverhalten Ersatzwertverhalten Ersatzwertverhalten In allen PROFINET IO Interfacemodulen ist das Ersatzwertverhalten slotgranular. Der jeweilige Ausgang verhält sich nach seinem parametrierten Ersatzwertverhalten, z. B. "Strom-/ spannungslos" oder "Ersatzwert ausgeben". Das Ersatzwertverhalten wird ausgelöst, wenn der jeweilige Nutzdatenbegleiter auf "Bad" steht. Diagnose mit STEP 7 4.4.1 Auslesen der Diagnose...
  • Seite 26: Kanaldiagnosen

    Den Aufbau der Diagnosedatensätze und Beispiele zur Programmierung finden Sie im Von PROFIBUS DP nach PROFINET IO. Programmierhandbuch Die Datensätze, die die ET 200S unterstützt, basieren auf der Norm PROFINET IO - Application Layer Service Definition V2.0. Die Norm können Sie unter http://www.profibus.com kostenlos herunterladen.
  • Seite 27 Alarm-, Fehler- und Systemmeldungen 4.4 Diagnose mit STEP 7 Kanaldiagnose Die Kanaldiagnose für ET 200S ist mit IM151-3 wie folgt aufgebaut: Bild 4-1 Aufbau der Kanaldiagnose für ET 200S mit IM151-3 (Teil 1) Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Gerätehandbuch, 01/2008, A5E01062514-02...
  • Seite 28 Alarm-, Fehler- und Systemmeldungen 4.4 Diagnose mit STEP 7 Bild 4-2 Aufbau der Kanaldiagnose für ET 200S mit IM151-3 (Teil 2) Die Bytes 20 bis 25 wiederholen sich für jeden weiteren Fehler, der in dieser Diagnosemeldung gemeldet wird. Fehlertypen der weiteren Module Die Fehlertypen der Powermodule, Digitalen Elektronikmodule, Analogen Elektronikmodule und der Technologiemodule finden Sie in den entsprechenden Gerätehandbüchern.
  • Seite 29: Falsche Ausbauzustände Der Et 200S Am Profinet Io

    ● Abschlussmodul fehlt ● Modulanzahl überschreitet Maximalausbau ● Fehlerhafter Rückwandbus (z. B. defektes Terminalmodul) Hinweis Wenn ein Modul fehlt (Lücke) und die ET 200S NETZ EIN geschaltet wird, dann läuft das IO-Device nicht an. 4.4.4 Unterbrechung des ET 200S-Rückwandbusses Gesonderte Diagnose für Busunterbrechung Wenn die ET 200S nicht anläuft, kann es folgende Ursachen haben:...
  • Seite 30 Alarm-, Fehler- und Systemmeldungen 4.4 Diagnose mit STEP 7 Zusammensetzung der Diagnose für Busunterbrechung Bild 4-3 Aufbau Diagnose der Busunterbrechung für ET 200S mit IM151-3 am PROFINET IO Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Gerätehandbuch, 01/2008, A5E01062514-02...
  • Seite 31: Ausfall Der Lastspannung Vom Powermodul

    Alarm-, Fehler- und Systemmeldungen 4.4 Diagnose mit STEP 7 4.4.5 Ausfall der Lastspannung vom Powermodul Ausfall der Lastspannung Bei einem Ausfall der Lastspannung vom Powermodul verhalten sich Elektronikmodule wie folgt: ● Wird während des Ausfalls der Lastspannung ein Elektronikmodule gezogen, so wird ein Ziehenalarm generiert.
  • Seite 32: Maintenance Alarme

    Alarm-, Fehler- und Systemmeldungen 4.5 Maintenance Alarme Maintenance Alarme Einleitung Die PROFINET-Schnittstellen der IM151-3 PN FO unterstützen das Diagnosekonzept und Maintenancekonzept in PROFINET nach der Norm IEC 61158-6-10. Ziel ist das frühzeitige Erkennen und Beseitigen von potenziellen Störungen. Maintenance Alarme Beim IM151-3 PN FO signalisieren Maintenance Alarme dem Anwender, wann eine Überprüfung oder der Austausch eines Lichtwellenleiters erforderlich ist.
  • Seite 33: Alarme Von Et 200S Auswerten

    Alarm-, Fehler- und Systemmeldungen 4.6 Alarme von ET 200S auswerten STEP 7 Systemmeldungen in STEP 7 Die Maintenance-Informationen werden in mit folgenden Systemmeldungen generiert: ● Wartungsanforderung - symbolisiert je Port durch einen gelben Schraubenschlüssel. ● Wartungsbedarf - symbolisiert je Port durch einen orangefarbigen Schraubenschlüssel.
  • Seite 34 Alarm-, Fehler- und Systemmeldungen 4.6 Alarme von ET 200S auswerten Auslösung eines Prozessalarms Bei einem Prozessalarm unterbricht die CPU die Bearbeitung des Anwenderprogramms und bearbeitet den Prozessalarmbaustein OB 40. Das Ergebnis, welches zur Alarmauslösung geführt hat, wird in der Startinformation des OB 40 eingetragen.
  • Seite 35: Reaktionszeiten

    Reaktionszeiten Reaktionszeiten von PROFINET IO Berechnung der Reaktionszeit bei IM151-3 PN Nachfolgende Formel ermöglicht eine angenäherte Berechnung der ET 200S-Reaktionszeit. Reaktionszeit [μs]: 390 + Maximum aus (380 + 9m + 11do) bzw. (24m + 40ai + 80t) + Maximum aus (120 + 9m) bzw.
  • Seite 36: Reaktionszeiten Bei Digitalen Eingabemodulen

    Reaktionszeiten 5.2 Reaktionszeiten bei Digitalen Eingabemodulen Reaktionszeiten bei Digitalen Eingabemodulen Eingangsverzögerung Die Reaktionszeiten der digitalen Eingabemodule sind abhängig von der Eingangsverzögerung. Verweis Gerätehandbuch Informationen zu den Eingangsverzögerungen finden Sie im der jeweiligen Digitalen Elektronikmodule in den Technischen Daten. Reaktionszeiten bei Digitalen Ausgabemodulen Ausgangsverzögerung Die Reaktionszeiten entsprechen der Ausgangsverzögerung.
  • Seite 37: Reaktionszeiten Bei Analogen Eingabemodulen

    Reaktionszeiten 5.4 Reaktionszeiten bei Analogen Eingabemodulen Reaktionszeiten bei Analogen Eingabemodulen Wandlungszeit Die Wandlungszeit setzt sich zusammen aus der Grundwandlungszeit und der Bearbeitungszeit für Diagnose Drahtbruchprüfung. Bei integrierenden Wandlungsverfahren geht die Integrationszeit direkt mit in die Wandlungszeit ein. Zykluszeit Die Analog-Digital-Umsetzung und die Übergabe der digitalisierten Messwerte in den Speicher bzw.
  • Seite 38: Reaktionszeiten Bei Analogen Ausgabemodulen

    Reaktionszeiten 5.5 Reaktionszeiten bei Analogen Ausgabemodulen Reaktionszeiten bei Analogen Ausgabemodulen Wandlungszeit Die Wandlungszeit der Analogausgabekanäle beinhaltet die Übernahme der digitalisierten Ausgabewerte aus dem internen Speicher und die Digital-Analog-Umsetzung. Zykluszeit Die Wandlung der Analogausgabekanäle erfolgt für das Modul mit einer Bearbeitungszeit und sequentiell mit einer Wandlungszeit für die Kanäle 0 und 1.
  • Seite 39: Reaktionszeiten Bei Elektronikmodul 4 Iq-Sense

    Die Reaktionszeit des Elektronikmoduls 4 IQ-SENSE ist in den Technischen Daten als Zykluszeit angegeben. Reaktionszeiten bei Technologiemodulen Die Reaktionszeiten der Technologiemodule sind als Reaktionszeit bzw. Aktualisierungsrate Technologische Funktionen in den Technischen Daten angegeben. Siehe Handbuch ET 200S Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Gerätehandbuch, 01/2008, A5E01062514-02...
  • Seite 40 Reaktionszeiten 5.7 Reaktionszeiten bei Technologiemodulen Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Gerätehandbuch, 01/2008, A5E01062514-02...
  • Seite 41: Anschließen

    Anschließen Interfacemodul IM151-3 PN FO mit PROFINET IO-Schnittstelle (optisch) verdrahten Einleitung Am Interfacemodul IM151-3 PN FO schließen Sie die Versorgungsspannung über einen 2- poligen Stecker und die Lichtwellenleiter (LWL) für den PROFINET-Anschluss über SC RJ Steckverbinder an. Voraussetzungen ● Verdrahten Sie das Interfacemodul bei ausgeschalteter Versorgungsspannung. ●...
  • Seite 42: Konfektionieren Von Lwl-Leitungen Mit Steckverbindern

    Anschließen 6.1 Interfacemodul IM151-3 PN FO mit PROFINET IO-Schnittstelle (optisch) verdrahten Konfektionieren von LWL-Leitungen mit Steckverbindern Konfektionieren Sie die IE POF Kabel mit den Steckverbindern IE SC RJ POF Plug. POF Fibre Optic Leitungen Eine ausführliche Anleitung finden Sie in der Montageanleitung mit Steckverbindern IE SC RJ POF Plug (A5E00351141).
  • Seite 43: Spannungsversorgung Anschließen

    Anschließen 6.2 Spannungsversorgung anschließen Spannungsversorgung anschließen Einleitung Die Spannungsversorgung erfolgt über einen Anschlussstecker. Dieser ist im Auslieferungszustand auf den Spannungsversorgungsanschluss am IM151-3 PN FO gesteckt. Die Anschlussstecker bieten die Möglichkeit, die Spannungsversorgung unterbrechungsfrei weiterzuschleifen. Benötigtes Werkzeug Schraubendreher 3 mm Netzteil Sie dürfen nur Netzteile vom Typ PELV mit sicherer elektrisch getrennter Funktionskleinspannung (≤...
  • Seite 44 Anschließen 6.2 Spannungsversorgung anschließen Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Gerätehandbuch, 01/2008, A5E01062514-02...
  • Seite 45: Bestellnummern

    Bestellnummern Zubehör für Lichtwellenleiter-Technik Tabelle A-1 Zubehör Bestellnummern Bezeichnung Bestellnummer IE Termination Kit SC RJ POF Plug 6GK1 900-0ML00-0AA0 Konfektionierkoffer zur Vor Ort Montage von SC RJ POF Steckern; bestehend aus Abmantelwerkzeug, Kevlarschere, SC RJ Schleifteller, Schleifpapier, Schleifunterlage und Mikroskop IE SC RJ POF Plug 6GK1 900-0MB00-0AC0 Verbindungsstecker (20 Stück)
  • Seite 46 Bestellnummern Interfacemodul IM151-3 PN FO (6ES7151-3BB22-0AB0) Gerätehandbuch, 01/2008, A5E01062514-02...
  • Seite 47: Index
