Seite 1 Vorwort SIMATIC Dezentrales Peripheriesystem ET 200S - Fehlersichere Module ______________ Produktübersicht ______________ Konfigurieren SIMATIC ______________ Adressieren und Montieren Dezentrales Peripheriesystem ______________ Verdrahten und Bestücken ET 200S - Fehlersichere Module ______________ Diagnose Montage- und Bedienhandbuch Allgemeine Technische ______________ Daten Zu dieser Dokumentation gehören folgende Ergänzungen:...
Seite 2: Sicherheitshinweise
Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.
Seite 3 Änderungen gegenüber der Vorgängerversion Gegenüber der Vorgängerversion enthält das vorliegende Handbuch folgende wesentliche Änderungen/Ergänzungen: • Anbindung ET 200S auch an PROFINET I/O (mit Modulen ab obigen Bestellnummern) • ein neuer Parameter: "Verhalten nach Kanalfehlern" Dezentrales Peripheriesystem ET 200S - Fehlersichere Module...
Seite 4 Vorwort Approbationen siehe Kapitel "Normen und Zulassungen " Die fehlersicheren ET 200S-Module sind zusätzlich zertifiziert für den Einsatz im Sicherheitsbetrieb bis: • Sicherheitsklasse SIL3 (Safety Integrity Level) nach IEC 61508 • Anforderungsklasse 6 nach DIN V 19250 (DIN V VDE 0801) •...
Seite 5: Einordnung In Die Informationslandschaft
Vorwort Einordnung in die Informationslandschaft Für die Arbeit mit den fehlersicheren ET 200S-Modulen benötigen Sie je nach Anwendungsfall zusätzliche, nachfolgend aufgeführte Dokumentationen. Im vorliegenden Handbuch wird an geeigneten Stellen auf diese Dokumentationen verwiesen. Dokumentation Relevante Inhalte in Kurzform Dezentrales Handbuch beschreibt alle allgemeingültigen Themen zur Hardware der ET 200S (u.
Seite 6 (-gerätes) wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott. Weitere Unterstützung Bei Fragen zur Nutzung der im Handbuch beschriebenen Produkte, die Sie hier nicht beantwortet finden, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. http://www.siemens.com/automation/partner...
Seite 7: Technical Support
• ein Forum, in welchem Anwender und Spezialisten weltweit Erfahrungen austauschen. • Ihren Ansprechpartner für Automation & Drives vor Ort. • Informationen über Vor-Ort-Service, Reparaturen, Ersatzteile. Vieles mehr steht für Sie unter dem Begriff "Leistungen" bereit. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 8 • SIMATIC S7-400 • Dezentrale Peripherie • SIMATIC Industrie Software • Aktivieren Sie bei diesen Newslettern jeweils das Kästchen "Aktuell". Siehe auch Normen und Zulassungen (Seite 6-2) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module viii Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 9: Inhaltsverzeichnis
Einleitung ........................... 1-1 Fehlersichere ET 200S-Module ....................1-1 Einsatz von fehlersicheren ET 200S-Modulen................1-2 Wegweiser zur Inbetriebnahme von ET 200S mit fehlersicheren Modulen....... 1-5 Konfigurieren ............................2-1 Aufbau von ET 200S mit fehlersicheren Modulen ..............2-1 Zuordnung der Module einer ET 200S zueinander..............2-4 Begrenzung der anschließbaren Module/Maximalausbau ............
Seite 10 Technische Daten des EM 4 F-DO DC24V/2A PROFIsafe ............. 7-96 Diagnosedaten der fehlersicheren Module .....................A-1 Einleitung............................A-1 Aufbau und Inhalt der Diagnosedaten ..................A-1 Maßbilder..............................B-1 Zubehör und Bestellnummern.........................C-1 Reaktionszeiten ............................D-1 Glossar ............................Glossar-1 Index..............................Index-1 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 11 Einsatz von Interface-Modulen in ET 200S mit fehlersicheren Modulen ........1-4 Tabelle 1-2 Erreichbare Sicherheitsklassen im Sicherheitsbetrieb .............. 1-4 Tabelle 1-3 Schrittfolge von der Auswahl der F-Module bis zur Inbetriebnahme von ET 200S ....1-5 Tabelle 2-1 Zuordnung F-Powermodule zu Terminalmodulen ..............2-4 Tabelle 2-2 Zuordnung F-Elektronikmodule zu Terminalmodulen..............
Seite 12 EM 4/8 F-DI DC24V PROFIsafe: Interne Aufbereitungszeiten ..........D-3 Tabelle D-6 EM 4/8 F-DI DC24V PROFIsafe: maximale Reaktionszeit bei Vorhandensein eines Fehlers ..D-3 Tabelle D-7 EM 4 F-DO DC24V/2A PROFIsafe: Interne Aufbereitungszeiten..........D-4 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 13: Produktübersicht
Einleitung In diesem Kapitel Die Produktübersicht informiert Sie darüber: • wie das Dezentrale Peripheriegerät ET 200S mit fehlersicheren Modulen in die fehlersicheren Automatisierungssysteme SIMATIC S7 einzuordnen ist • aus welchen Komponenten das Dezentrale Peripheriegerät ET 200S mit fehlersicheren Modulen besteht •...
Seite 14: Einsatz Von Fehlersicheren Et 200S-Modulen
• im F-System S7 F/FH Systems mit dem Optionspaket ab Version V 5.2 SP 2 • Für die Anbindung von fehlersicheren Modulen ET 200S an PROFINET IO mit Distributed Safety benötigen Sie: – fehlersichere Module ET 200S ab den im "Vorwort" angegebenen Bestellnummern –...
Seite 15 F-System mit ET 200S Im folgenden Bild finden Sie einen Beispielaufbau für ein F-System S7 Distributed Safety mit u. a. ET 200S am PROFIBUS DP/PROFINET IO. Der fehlersichere DP-Master/IO-Controller tauscht u. a. mit den fehlersicheren und Standard-ET 200S-Modulen sicherheitsrelevante und nicht sicherheitsrelevante Daten aus.
Seite 16: Einsatz Ausschließlich Im Sicherheitsbetrieb
Produktübersicht 1.3 Einsatz von fehlersicheren ET 200S-Modulen Einsetzbarkeit von Interface-Modulen in ET 200S mit fehlersicheren Modulen Sie müssen in Abhängigkeit vom F-System das Interface-Modul für ET 200S wie folgt auswählen: Tabelle 1-1 Einsatz von Interface-Modulen in ET 200S mit fehlersicheren Modulen...
Seite 17: Wegweiser Zur Inbetriebnahme Von Et 200S Mit Fehlersicheren Modulen
Dezentrale Peripheriesysteme ET 200S mit fehlersicheren Modulen als DP-Slaves/IO-Devices an PROFIBUS DP/PROFINET IO in Betrieb zu nehmen. Schrittfolge von der Auswahl der F-Module bis zur Inbetriebnahme von ET 200S Tabelle 1-3 Schrittfolge von der Auswahl der F-Module bis zur Inbetriebnahme von ET 200S...
Seite 18 Produktübersicht 1.4 Wegweiser zur Inbetriebnahme von ET 200S mit fehlersicheren Modulen Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 19: Konfigurieren
Aufbaubeispiel für ET 200S mit fehlersicheren Modulen Im folgenden Bild finden Sie ein Aufbaubeispiel mit Standard- und fehlersicheren Modulen innerhalb einer ET 200S. Die Module müssen Sie in fehlersichere und in Standard- Potenzialgruppen einteilen und montieren. Eine neue Potenzialgruppe beginnt immer mit einem Powermodul.
Seite 20 • bis Sicherheitsklasse AK4/SIL2/Kat.3 mit den Erweiterungsbaugruppen Brake Control xB3, xB4 Aufbaubeispiel mit fehlersicheren Motorstartern Im folgenden Bild finden Sie ein Aufbaubeispiel von ET 200S mit zwei fehlersicheren Potenzialgruppen. Die erste Potenzialgruppe enthält fehlersichere Motorstarter und einen Kontaktvervielfacher. Dieser Aufbau erreicht die Sicherheitsklasse AK6/SIL3/Kat.4.
Seite 21 Modulen nicht von einer ET 200S mit Standard-Modulen: Sie können die Powermodule frei platzieren. Jedes Terminalmodul TM-P (für ein Powermodul), das Sie in die ET 200S einbauen, eröffnet eine neue Potenzialgruppe. Alle Geber- und Laststromversorgungen der nachfolgenden Elektronikmodule/Motorstarter werden aus diesem Terminalmodul gespeist.
Seite 22: Zuordnung Der Module Einer Et 200S Zueinander
Konfigurieren 2.2 Zuordnung der Module einer ET 200S zueinander Zuordnung der Module einer ET 200S zueinander Einleitung In diesem Kapitel finden Sie für ET 200S die Zuordnung der • F-Powermodule zu Terminalmodulen • F-Elektronikmodule zu Terminalmodulen • Powermodule zu Elektronikmodulen/Motorstartern Zuordnung F-Powermodule zu Terminalmodulen Sie können die F-Powermodule mit folgenden Terminalmodulen einsetzen:...
Seite 23: Tabelle 2-3 Zuordnung Powermodule Zu Elektronikmodulen/Motorstartern Und Sicherheitsklasse
Konfigurieren 2.2 Zuordnung der Module einer ET 200S zueinander Tabelle 2-3 Zuordnung Powermodule zu Elektronikmodulen/Motorstartern und Sicherheitsklasse Powermodule Beschreibung Elektronikmodule/ Motorstarter Einsatz und erreichbare AK/SIL/Kat. siehe ... PM-E F pm DC24V "Powermodul einsetzbar für alle Standard- sichere Abschaltung von AK4/...
Seite 24: Begrenzung Der Anschließbaren Module/Maximalausbau
4 F-DO DC 24V/2A PROFIsafe 22 Byte Beispiel Im folgenden Beispiel wurden Module mit einer Parameterlänge von insgesamt 224 Byte in einer ET 200S verwendet. Es stehen also noch 20 Byte für das Stecken weiterer Module zur Verfügung. Anzahl und : 1 x...
Seite 25: Konfigurieren Und Parametrieren
Dezentrales Peripheriesystem ET 200S Sie im Handbuch Konfigurieren und Parametrieren Voraussetzung Für das Konfigurieren und Parametrieren der fehlersicheren Module von ET 200S gelten folgende Voraussetzungen: STEP 7 , ab Version V 5.1 SP 6 (für PROFINET-Anbindung: STEP 7, ab Version •...
Seite 26: Parametrieren Der Moduleigenschaften
Parameter für das PM-D F DC24V PROFIsafe (Seite 7-43) Parameter für das EM 4/8 F-DI DC24V PROFIsafe (Seite 7-52) Parameter für das EM 4 F-DO DC24V/2A PROFIsafe (Seite 7-91) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 27: Adressieren Und Montieren
+ 0 bis x + 3 4 F-DO DC24V/2A PROFIsafe x + 0 bis x + 4 x + 0 bis x + 4 x = Modulanfangsadresse Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 28 Kanal der durch die 2v2-Auswertung der Geber zusammengefassten Kanäle zugreifen. Weitere Informationen Detaillierte Informationen zum F-Peripheriezugriff finden Sie im Handbuch S7 Distributed Safety, Projektieren und Programmieren Automatisierungssysteme bzw. S7 F/FH Systems Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 29: Vergabe Der Profisafe-Adresse
DIL-Schalter). An diesem Adressschalter stellen Sie die PROFIsafe-Adresse (F_Ziel_Adresse) des F-Moduls ein. Hinweis Die fehlersicheren Module in ET 200S können nur im Sicherheitsbetrieb eingesetzt werden. Adressschalter einstellen Stellen Sie vor der Montage des F-Moduls sicher, dass der Adressschalter richtig eingestellt ist.
Seite 30: Regeln Zur Adressvergabe
PROFIsafe ansprechbar. Ausnahme: In verschiedenen I-Slaves dürfen F-Peripherien die gleiche PROFIsafe-Zieladresse haben, da sie nur stationsweit, d. h. von der F-CPU im I-Slave angesprochen werden. Die folgende Einschränkung gilt nur für F-Module der ET 200S, deren voreingestellte PROFIsafe- • HW Konfig Adressen in nicht änderbar sind:...
Seite 31: Verdrahten Und Bestücken
In diesem Kapitel In diesem Kapitel werden die Besonderheiten hinsichtlich Verdrahtung und Bestückung der fehlersicheren Module behandelt. Informationen zu diesem Thema, die für ET 200S mit fehlersicheren Modulen genauso gelten wie für ET 200S mit Standard-Modulen, finden Sie Dezentrales Peripheriesystem ET 200S...
Seite 32: Sichere Funktionskleinspannung Für Die Fehlersicheren Module
Spannungsadditionen bei den einzelnen Spannungsquellen kommen, so dass die Fehlerspannung U überschritten wird. Achten Sie bei der galvanischen Verbindung auf ausreichenden Querschnitt der Leitungen Dezentrales Peripheriesystem gemäß den Aufbaurichtlinien von ET 200S (siehe Handbuch ET 200S Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 33: Verdrahten Von Fehlersicheren Modulen
Verdrahten von fehlersicheren Modulen Verdrahten wie ET 200S Die fehlersicheren Power-, Elektronik- und Terminalmodule sind Bestandteil des Modulspektrums von ET 200S. Sie werden in gleicher Weise verdrahtet wie alle Standard- Module in einer ET 200S. Dezentrales Peripheriesystem ET 200S Bitte informieren Sie sich deshalb im Handbuch über...
Seite 34: Einsetzbare Profilschienen
Verdrahten und Bestücken 4.3 Verdrahten von fehlersicheren Modulen Einsetzbare Profilschienen Für die Montage von ET 200S mit fehlersicheren Modulen dürfen Sie nur verzinkte Profilschienen nach EN 50022 mit 35 x 15 mm einsetzen. Dieser Anforderung entsprechen z. B. Profilschienen mit folgenden Bestellnummern: •...
Seite 35: Stecken Und Ziehen Von Fehlersicheren Modulen
Das Ziehen und Stecken von F-Modulen im Betrieb ist genauso wie für Standard-Module in ET 200S möglich. Hinweis Bitte beachten Sie, dass das Tauschen eines fehlersicheren Moduls in ET 200S im Betrieb einen Kommunikationsfehler in der F-CPU hervorruft. Den Kommunikationsfehler müssen Sie in Ihrem Sicherheitsprogramm quittieren (Verhalten...
Seite 36: Profisafe-Adresseinstellung Nicht Vergessen
Sicherheitsfunktion muss eine SIL-abhängige Obergrenze einhalten. Sie finden die erreichten Werte der F-Module unter "Sicherheitskenngrößen" in den technischen Daten der F-Module. Um SIL3 (AK6/Kat.4) zu erreichen, sind entsprechend qualifizierte Geber erforderlich. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 37 Sichere Erfassung durch das Sicherheitsprogramm in der F-CPU Informationen zu den Zeiten für die korrekte Erfassung der Gebersignale im "Fehlersichere Module" Sicherheitsprogramm finden Sie unter der Systembeschreibung Sicherheitstechnik in SIMATIC S7 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 38 Technische Daten des PM-D F DC24V PROFIsafe (Seite 7-46) Technische Daten des EM 4/8 F-DI DC24V PROFIsafe (Seite 7-79) Technische Daten des EM 4 F-DO DC24V/2A PROFIsafe (Seite 7-96) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 39: Diagnose
"deaktiviert" parametriert haben, erfolgt bei einem Kanalfehler keine Diagnosereaktion und Fehlerbehandlung; auch dann nicht, wenn ein solcher Kanal indirekt durch einen Kanalgruppenfehler betroffen ist (Parameter "Kanal aktiviert/deaktiviert"). Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 40 Im Falle einer Kommunikationsstörung bleiben die aktuellen Prozesswerte an den Eingängen des F-DI-Moduls bestehen; es erfolgt keine Passivierung der Kanäle. Die aktuellen Prozesswerte werden zur F-CPU gesendet und in der F-CPU passiviert. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 41: Diagnosefunktionen Sind Nicht Sicherheitskritisch
Alle Diagnosefunktionen (Anzeigen und Meldungen) sind nicht sicherheitskritisch und somit nicht sicherheitsgerichtet realisiert, d. h., die Diagnosefunktionen werden intern nicht getestet. Diagnosemöglichkeiten für fehlersichere Module in ET 200S Folgende Diagnosemöglichkeiten stehen Ihnen für die fehlersicheren Module zur Verfügung: • LED-Anzeige auf der Modul-Frontseite •...
Seite 42 Die Slave-Diagnose verhält sich nach Norm IEC 61784-1:2002 ED1 CP 3/1 bzw. CP 3/3. Die fehlersicheren Elektronik- und Powermodule unterstützen die Slave-Diagnose genauso wie die Standard-ET 200S-Module. Den allgemeingültigen Aufbau der Slave-Diagnose für ET 200S und die fehlersicheren Dezentrales Peripheriesystem ET 200S Module finden Sie im Handbuch .
Seite 43: Kanalbezogene Diagnose
5.2 Diagnose von Fehlern Kanalbezogene Diagnose Es stehen wie bei ET 200S ab Byte 35 jeweils 3 Byte für eine kanalbezogene Diagnose zur Verfügung. Pro Station sind maximal 9 kanalbezogene Diagnosemeldungen möglich. Die kanalbezogene Diagnose ist für die fehlersicheren Module wie folgt aufgebaut:...
Seite 44 Abschaltung Schaltfrequenz- überschreitung PM-E F pp DC24V sicherheitsgerichtete Abschaltung Schaltfrequenz- überschreitung 4/8 F-DI DC24V sicherheitsgerichtete Abschaltung Diskrepanzfehler 4 F-DO DC24V/2A Überlast Überlast Leitungsbruch Drahtbruch sicherheitsgerichtete Abschaltung Schaltfrequenz- überschreitung Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 45 Diagnosefunktionen des PM-E F pm DC24V PROFIsafe (Seite 7-17) Diagnosefunktionen des PM-E F pp DC24V PROFIsafe (Seite 7-33) Diagnosefunktionen des EM 4/8 F-DI DC24V PROFIsafe (Seite 7-76) Diagnosefunktionen des EM 4 F-DO DC24V/2A PROFIsafe (Seite 7-93) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 46 Diagnose 5.2 Diagnose von Fehlern Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 47: Allgemeine Technische Daten
Allgemeine Technische Daten Die allgemeinen Technischen Daten umfassen einerseits die Normen und Prüfwerte, die die fehlersicheren Module beim Einsatz in einer ET 200S einhalten und erfüllen sowie nach welchen Prüfkriterien die fehlersicheren Module getestet wurden, und andererseits die Anforderungen der fehlersicheren Module an Transport, Lagerung und Umgebungsbedingungen.
Seite 48: Normen Und Zulassungen
6.2 Normen und Zulassungen Normen und Zulassungen CE-Zulassung Die fehlersicheren Module der ET 200S erfüllen die Anforderungen und Schutzziele der folgenden EG-Richtlinien und stimmen mit den harmonisierten europäischen Normen (EN) überein, die für Speicherprogrammierbare Steuerungen in den Amtsblättern der Europäischen Gemeinschaft bekanntgegeben wurden: •...
Seite 49 Class I, Division 2, Group A, B, C, D Tx; Class I, Zone 2, Group IIC Tx Hinweis Die aktuell gültigen Zulassungen finden Sie auf dem Typenschild des jeweiligen Moduls. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 50 Machen Sie in explosionsgefährdeten Bereichen zum Trennen von Steckverbindungen die Dezentrale Peripherie immer stromlos. Kennzeichnung für Australien Die fehlersicheren Module der ET 200S erfüllen die Anforderungen der Norm AS/NZS 2064 (Class A). IEC 61131 Die fehlersicheren Module der ET 200S erfüllen die Anforderungen und Kriterien der Norm IEC 61131-2 (Speicherprogrammierbare Steuerungen, Teil 2: Betriebsmittelanforderungen und Prüfungen).
Seite 51: Schiffsbau-Zulassung
EN 50082-2 : 1995 (zurückgezogen) Einsatz in Wohngebieten Wenn Sie die ET 200S in Wohngebieten einsetzen, müssen Sie bezüglich der Emission von Funkstörungen die Grenzwertklasse B nach EN 55011 sicherstellen. Geeignete Maßnahmen zum Erreichen des Funkstörgrades der Grenzwertklasse B sind: •...
Seite 52: Tüv-Zertifikat Und Normen
TÜV-Zertifikat anfordern Kopien des TÜV-Zertifikats und des Berichts zum Zertifikat können Sie bei folgender Adresse anfordern: Siemens Aktiengesellschaft Bereich Automatisierungstechnik A&D AS RD ST Postfach 1963 D-92209 Amberg Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 53: Elektromagnetische Verträglichkeit
Umgebung zu beeinflussen. Die fehlersicheren Module erfüllen u.a. auch die Anforderungen des EMV-Gesetzes des europäischen Binnenmarktes. Voraussetzung dafür ist, dass das Dezentrale Peripheriesystem ET 200S den Vorgaben und Richtlinien zum elektrischen Aufbau entspricht. Impulsförmige Störgrößen Die folgende Tabelle zeigt die elektromagnetische Verträglichkeit der fehlersicheren Module gegenüber impulsförmigen Störgrößen.
Seite 54 ET 200S mit fehlersicheren Modulen vor Überspannungen schützen Falls Ihre Anlage den Schutz vor Überspannungen erforderlich macht, empfehlen wir Ihnen, für die Gewährleistung der Surge-Festigkeit für ET 200S mit fehlersicheren Modulen eine externe Schutzbeschaltung (Surge-Filter) zwischen der Lastspannungsversorgung und dem Lastspannungseingang der Terminalmodule einzusetzen.
Seite 55 Allgemeine Technische Daten 6.3 Elektromagnetische Verträglichkeit Bild 6-1 Externe Schutzbeschaltung (Surge-Filter) für ET 200S mit fehlersicheren Modulen Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 56: Sinusförmige Störgrößen
3,370-3,410 MHz 20 V AM, 80 %, 1 kHz 13,533-13,533 MHz 20 V AM, 80 %, 1 kHz 13,567-13,587 MHz 20 V AM, 80 %, 1 kHz Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 6-10 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 57: Transport- Und Lagerbedingungen
–40 °C bis +70 °C Temperaturänderung 20 K/h Luftdruck von 1080 bis 660 hPa (entspricht einer Höhe von -1000 bis 3500 m) Relative Luftfeuchte von 5 bis 95 %, ohne Kondensation Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 6-11 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 58: Mechanische Und Klimatische Umgebungsbedingungen
• in Anlagen, die einer besonderen Überwachung bedürfen, wie z. B. – elektrische Anlagen in besonders gefährdeten Räumen. Eine Zusatzmaßnahme für den Einsatz kann z. B. der Einbau der ET 200S in Schränke sein. Mechanische Umgebungsbedingungen Die mechanischen Umgebungsbedingungen für fehlersichere Module sind in der folgenden Tabelle in Form von sinusförmigen Schwingungen angegeben.
Seite 59: Prüfungen Auf Mechanische Umgebungsbedingungen
Stärke des Schocks: 25 g Scheitelwert, 6 ms Dauer Richtung des Schocks: 1000 Schocks jeweils in +/- Richtung in jeder der 3 zueinander senkrechten Achsen Klimatische Umgebungsbedingungen Die ET 200S mit fehlersicheren Modulen darf unter folgenden klimatischen Umgebungsbedingungen eingesetzt werden: Umgebungsbedingungen Einsatzbereiche...
Seite 60: Angaben Zu Nennspannungen, Isolationsprüfungen, Schutzklasse Und Schutzart
Schutzart IP20 nach EN 60529 für alle fehlersicheren Module, d. h.: • Schutz gegen Berührung mit Standard-Prüffingern • Schutz gegen Fremdkörper mit Durchmessern über 12,5 mm. • kein besonderer Schutz gegen Wasser Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 6-14 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 61: Fehlersichere Module
Einleitung In diesem Kapitel Für den Anschluss von digitalen Sensoren/Gebern und Aktoren/Lasten stehen Ihnen für ET 200S fehlersichere Powermodule und fehlersichere Digitalmodule zur Verfügung. In diesem Kapitel finden Sie zu jedem fehlersicheren Modul: • die Eigenschaften und Besonderheiten • die Frontansicht, die Anschlussbelegung für die Terminalmodule und das Prinzipschaltbild •...
Seite 62: Powermodul Pm-E F Pm Dc24V Profisafe
Standard-DO-Modulen an P1 und P2 AK4/SIL2/Kat.3 DO 1 Schalten der Potenzialschienen P1 und P2 Das Powermodul kann die Potenzialschienen P1 und P2 über Relaiskontakte fehlersicher schalten nach AK4/SIL2/Kat.3. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 63: Zwei Fehlersichere Digitalausgänge
PM-E F pm DC24V PROFIsafe: Bedingungen für AK/SIL/Kat. Bedingung erreichbare AK/SIL/Kat. Versorgung von ET 200S-Standardmodulen über P1 und P2 AK4/SIL2/Kat.3 an P1 und P2 sowie an DO 0 und DO 1 Nutzung von DO 0 und DO 1 und keine Versorgung von Modulen AK6/SIL3/Kat.4 an DO 0 und...
Seite 64: Sicherheitsgerichtete Abschaltung Von Standard-Do-Modulen
7.2 Powermodul PM-E F pm DC24V PROFIsafe Powermodul versorgt Standard-ET 200S-Module Warnung Schließen Sie die DC 24 V-Versorgung für die Standard-ET 200S-Module immer am PM-E F pm DC24V PROFIsafe an. Andernfalls ist ein sicherheitskritisches Verhalten an den Ausgängen von DO-Modulen nicht auszuschließen! Warnung Bei der Versorgung von Standard-DO-Modulen müssen die Aktoren immer über die...
Seite 65 Wenn Sie die oben beschriebenen Fehler gänzlich vermeiden wollen, dann empfehlen wir Ihnen, anstelle von Standard-DO-Modulen den Einsatz der P-/M-schaltenden fehlersicheren Elektronikmodule 4 F-DO DC24V/2A PROFIsafe mit Standard-ET 200S-Powermodulen "Digitales Elektronikmodul 4 F-DO DC24V/2A PROFIsafe" Tabelle "Zuordnung (siehe Powermodule zu Elektronikmodulen/Motorstartern und Sicherheitsklasse"...
Seite 66 • Einsatz des PM-E F pp DC24V PROFIsafe • der lastseitige Widerstandswert zwischen Masse und Erde muss größer 100 kΩ sein Bild 7-2 Schalten von nicht erdfreien Lasten (Widerstand zwischen Masse und Erde vorhanden) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 67 • Test der Geberversorgung ausschalten, sofern dies die geforderte Sicherheitsklasse erlaubt. Siehe auch Zuordnung der Module einer ET 200S zueinander (Seite 2-4) Eigenschaften des Digitalen Elektronikmoduls 4 F-DO DC24V/2A PROFIsafe (Seite 7-83) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 68: Anschlussbelegung Des Pm-E F Pm Dc24V Profisafe
In beiden Fällen ist AK4/SIL2/Kat.3 erreichbar. Frontansicht Bild 7-3 Frontansicht PM-E F pm DC24V PROFIsafe Warnung Die SF-LED und die Statusanzeigen der Ausgänge dürfen nicht für sicherheitsgerichtete Aktivitäten ausgewertet werden. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 69: Anschlussbelegung
Im folgenden Bild und in der nachfolgenden Tabelle finden Sie die Anschlussbelegung des PM-E F pm DC 24V PROFIsafe für die einsetzbaren Terminalmodule TM-P30S44-A0 bzw. TM-P30C44-A0. Bild 7-4 Anschlussbelegung TM-P30S44-A0 bzw. TM-P30C44-A0 für PM-E F pm DC 24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 70 Klemmen 11 und 15 (DO 2 P) und 12 und 16 (DO 2 M) parallel verdrahten. Andernfalls ist durch die Strombelastung eine Erwärmung der Klemmen nicht auszuschließen. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-10 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 71: Verdrahtung Des Pm-E F Pm Dc24V Profisafe
Fehlersichere Module 7.2 Powermodul PM-E F pm DC24V PROFIsafe 7.2.3 Verdrahtung des PM-E F pm DC24V PROFIsafe Prinzipschaltbild Bild 7-5 Prinzipschaltbild des PM-E F pm DC24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-11 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 72 • Eine Last kann direkt am Terminalmodul angeschlossen werden (K2 im Bild oben). • Über die internen Potenzialschienen P1 und P2 können Elektronikmodule gespeist werden. An diesen können wiederum Lasten angeschlossen werden (K3, K4, K5 im Bild oben). Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-12 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 73 Digitalausgangs zu vermeiden, müssen Sie die Leitungen für den Anschluss der Relais am P- und M-Schalter querschlusssicher verlegen (z. B. als separat ummantelte Leitungen oder in eigenen Kabelkanälen). Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-13 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 74 Beim parallelen Anschluss von zwei Relais an einem Digitalausgang (wie im Bild oben) wird der Fehler "Drahtbruch" nur erkannt, wenn durch den Drahtbruch beide Relais von P oder M getrennt werden. Diese Diagnose ist nicht sicherheitsrelevant. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-14 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 75: Parameter Für Das Pm-E F Pm Dc24V Profisafe
1 bis 400 ms 1 ms statisch Kanal Diagnose: Drahtbruch aktiviert/deaktiviert deaktiviert statisch Kanal * Diese Einstellung ist nur bei installiertem Optionspaket S7 Distributed Safety V 5.4 oder höher relevant. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-15 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 76: Parameter Rücklesezeit
Das folgende Bild zeigt zu den parametrierbaren Rücklesezeiten typische Kurven für den Zusammenhang zwischen Lastwiderstand und schaltbarer Lastkapazität. Bild 7-9 Zusammenhang zwischen Lastwiderstand und schaltbarer Lastkapazität für PM-E F pm DC24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-16 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 77: Diagnosefunktionen Des Pm-E F Pm Dc24V Profisafe
Hilfsspannung fehlt Modul nein Kommunikationsstörung Modul nein sicherheitsgerichtete Abschaltung Kanal nein STEP 7 *: speziell für F-Module; Anzeige in , siehe Tabelle "Kanalbezogene Diagnose, Fehlertypen der fehlersicheren Module" Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-17 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 78: Fehlerursachen Und Abhilfemaßnahmen
Modul auf richtigen Kontakt prüfen; nach Hilfsspannung nicht vorhanden oder Fehlerbeseitigung ist Ziehen und Stecken fehlt zu niedrig (z. B. des Moduls oder NETZ AUS – NETZ EIN Spannungseinbruch notwendig am F-Modul) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-18 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 79: Allgemeingültige Informationen Zur Diagnose
Informationen zur Diagnose, die alle fehlersicheren Module betreffen (z. B. zum Auslesen der Diagnosefunktionen, zur Passivierung von Kanälen), finden Sie in diesem Handbuch "Diagnose" unter Siehe auch Diagnose von Fehlern (Seite 5-3) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-19 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 80: Technische Daten Des Pm-E F Pm Dc24V Profisafe
• nein Summenstrom waagerechter Aufbau • 10 A bis 40 °C – bis 55 °C – bis 60 °C – senkrechter Aufbau • bis 40 °C – Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-20 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 81 • am M-Schalter: max. 0,5 V Ausgangsstrom bei Signal "1" Nennwert • zulässiger Bereich 20 mA bis 2,4 A • bei Signal "0" (Reststrom) max. 0,5 mA Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-21 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 82 Anzahl der Schaltspiele (typ.) 10 Mio für ohmsche Last • Strom Anzahl der Schaltspiele (typ.) 10 A 0,23 Mio 0,3 Mio 0,38 Mio 0,5 Mio 1,0 Mio 2,0 Mio Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-22 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 83 *: Damit die angegebene Leitungslänge erreicht werden kann, müssen Sie die P- und M-Signalleitungen in einem Kabel bzw. einer Mantelleitung führen. "Verdrahten und **: Weitere Informationen zu Anforderungen an Geber und Aktoren siehe Bestücken" Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-23 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 84: Powermodul Pm-E F Pp Dc24V Profisafe
Das Powermodul kann die Potenzialschiene P2 über zwei hintereinander geschaltete Relaiskontakte fehlersicher schalten nach AK4/SIL2/Kat.3 bzw. AK6/SIL3/Kat.4. P2 steht als P am Terminalmodul zur Verfügung, P1 als M. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-24 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 85: Tabelle 7-8 Pm-E F Pp Dc24V Profisafe: Bedingungen Für Ak/Sil/Kat
Versorgung von ET 200S-Standardmodulen über Powermodul versorgt Standard-ET 200S-Module Warnung Schließen Sie die DC 24 V-Versorgung für die Standard-ET 200S-Module immer am PM-E F pp DC24V PROFIsafe an. Andernfalls ist ein sicherheitskritisches Verhalten an den Ausgängen von DO-Modulen nicht auszuschließen! Warnung Bei der Versorgung von Standard-DO-Modulen müssen die Aktoren immer über die...
Seite 86 Fehlersichere Module 7.3 Powermodul PM-E F pp DC24V PROFIsafe Sicherheitsgerichtete Abschaltung von Standard-DO-Modulen Warnung Folgende Standard-ET 200S-Module sind für die sicherheitsgerichtete Abschaltung gemäß SIL2 freigegeben: 2DO DC24V/0,5A (ab Bestell-Nr. 6ES7 132-4BB01-0AA0) • 2DO DC24V/2A (ab Bestell-Nr.6ES7 132-4BB31-0AA0) • 2DO DC24V/0,5A HIGH FEATURE (ab Bestell-Nr. 6ES7 132-4BB01-0AB0) •...
Seite 87: Anschlussbelegung Des Pm-E F Pp Dc24V Profisafe
Fehlersichere Module 7.3 Powermodul PM-E F pp DC24V PROFIsafe Siehe auch Zuordnung der Module einer ET 200S zueinander (Seite 2-4) Eigenschaften des Digitalen Elektronikmoduls 4 F-DO DC24V/2A PROFIsafe (Seite 7-83) 7.3.2 Anschlussbelegung des PM-E F pp DC24V PROFIsafe Einspeisung der DC 24 V-Versorgung für Elektronikmodule mit Technologiefunktionen Abhängig davon, ob in den Elektronikmodulen mit Technologiefunktionen (Positionieren,...
Seite 88 Im folgenden Bild und in der nachfolgenden Tabelle finden Sie die Anschlussbelegung des PM-E F pp DC 24V PROFIsafe für die einsetzbaren Terminalmodule TM-P30S44-A0 bzw. TM-P30C44-A0. Bild 7-11 Anschlussbelegung TM-P30S44-A0 bzw. TM-P30C44-A0 für PM-E F pp DC 24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-28 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 89: Tabelle 7-9 Anschlussbelegung Des Tm-P30S44-A0 Bzw. Tm-P30C44-A0
Wenn an P und M hohe Ströme auftreten können, müssen Sie jeweils die Klemmen 11 und 15 (P) und 12 und 16 (M) parallel verdrahten. Andernfalls ist durch die Strombelastung eine Erwärmung der Klemmen nicht auszuschließen. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-29 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 90: Verdrahtung Des Pm-E F Pp Dc24V Profisafe
Fehlersichere Module 7.3 Powermodul PM-E F pp DC24V PROFIsafe 7.3.3 Verdrahtung des PM-E F pp DC24V PROFIsafe Prinzipschaltbild Bild 7-12 Prinzipschaltbild des PM-E F pp DC24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-30 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 91: Verdrahtungsschema
• Eine Last kann direkt am Terminalmodul angeschlossen werden (K1 im Bild oben). • Über die internen Potenzialschienen P1 und P2 können Elektronikmodule gespeist werden. An diesen können wiederum Lasten angeschlossen werden (K2, K3, K4 im Bild oben). Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-31 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 92: Parameter Für Das Pm-E F Pp Dc24V Profisafe
F_Ziel_Adresse 1 bis 1022 wird von statisch Modul STEP 7 vergeben F-Überwachungszeit 10 bis 10000 ms 150 ms statisch Modul Siehe auch Konfigurieren und Parametrieren (Seite 2-7) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-32 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 93: Diagnosefunktionen Des Pm-E F Pp Dc24V Profisafe
überprüfen, ob zulässiger Ausgangsstrom Temperaturgrenzwerte bei der Umgebungstemperatur im Modulgehäuse überschritten wird nach Fehlerbeseitigung ist Ziehen und Stecken des Moduls oder NETZ AUS – NETZ EIN notwendig Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-33 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 94: Allgemeingültige Informationen Zur Diagnose
Informationen zur Diagnose, die alle fehlersicheren Module betreffen (z. B. zum Auslesen "Diagnose" der Diagnosefunktionen, zur Passivierung von Kanälen), finden Sie unter Siehe auch Diagnose von Fehlern (Seite 5-3) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-34 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 95: Technische Daten Des Pm-E F Pp Dc24V Profisafe
60 °C – senkrechter Aufbau • bis 40 °C – Potenzialtrennung zwischen Ausgang und Rückwandbus • zwischen Ausgang und Stromversorgung • nein zwischen Ausgang/Stromversorgung und • Schirm Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-35 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 96 Anzahl der Schaltspiele (typ.) 10 Mio für ohmsche Last • Strom Anzahl der Schaltspiele (typ.) 10 A 0,23 Mio 0,3 Mio 0,38 Mio 0,5 Mio 1,0 Mio 2,0 Mio Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-36 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 97 + 1 kV; 1,2/50 μs unsymmetrisch (DO gegen PE, M gegen PE) + 1 kV; 1,2/50 μs "Verdrahten und *: Weitere Informationen zu Anforderungen an Geber und Aktoren siehe Bestücken" Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-37 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 98: Powermodul Pm-D F Dc24V Profisafe
Bei Über- oder Unterspannung wird U 1 durch 2 P-Schalter abgeschaltet und die nachfolgenden Motorstarter werden passiviert. Bei einer Sicherheitsabschaltung der Motorstarter wird U 1 nicht abgeschaltet. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-38 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 99: Tabelle 7-13 Pm-D F Dc24V Profisafe: Bedingungen Für Ak/Sil/Kat
AK6/SIL3/Kat.4 sind nur erreichbar mit den in der Spalte "Bedingung" angegebenen Modulen. Konfigurationen mit anderen Modulen (z. B. Motorstarter DS1-x/RS1x, DS1e-x/RS1e-x, DSS1e-x) sind für den sicherheitsgerichteten Einsatz nicht zulässig. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-39 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 100: Anschlussbelegung Des Pm-D F Dc24V Profisafe
Anschlussbelegung des PM-D F DC24V PROFIsafe Frontansicht Bild 7-14 Frontansicht PM-D F DC24V PROFIsafe Warnung Die SF-LED und die Statusanzeigen der Ausgänge dürfen nicht für sicherheitsgerichtete Aktivitäten ausgewertet werden. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-40 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 101: Tabelle 7-14 Anschlussbelegung Des Tm-Pf30S47-F1
Potenzialschienen SG 1 bis SG 6 und U 1 • Masse DC 24 V Lastnennspannung DC 24 V für: gestecktes Powermodul und • Potenzialschienen SG 1 bis SG 6 und U 1 • Masse Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-41 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 102: Verdrahtung Des Pm-D F Dc24V Profisafe
Fehlersichere Module 7.4 Powermodul PM-D F DC24V PROFIsafe 7.4.3 Verdrahtung des PM-D F DC24V PROFIsafe Prinzipschaltbild Bild 7-15 Prinzipschaltbild des PM-D F DC24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-42 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 103: Parameter Für Das Pm-D F Dc24V Profisafe
Abschaltgruppen werden passiviert. Bei nachfolgender Spannungserholung bleibt die PWR-LED aus, die Abschaltgruppen bleiben passiviert. Die PWR-LED leuchtet erst wieder nach einem neuen Anlauf von ET 200S (Versorgungsspannung für ET 200S aus- und wieder einschalten oder Powermodul bei abgeschalteter Lastspannung ziehen und wieder stecken), die Abschaltgruppen sind wieder aktiv.
Seite 104: Tabelle 7-16 Diagnosefunktionen Des Pm-D F Dc24V Profisafe
Projektierung überein nikationswege überprüfen Korrektur der Parametrierung Parametrierung fehlerhaft PROFIsafe-Adresse Prüfung, ob PROFIsafe-Adresse am STEP 7 am F-Modul falsch Modul mit Projektierung in HW Konfig eingestellt übereinstimmt Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-44 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 105 Informationen zur Diagnose, die alle fehlersicheren Module betreffen (z. B. zum Auslesen der Diagnosefunktionen, zur Passivierung von Kanälen), finden Sie in diesem Handbuch "Diagnose" unter Siehe auch Diagnose von Fehlern (Seite 5-3) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-45 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 106: Technische Daten Des Pm-D F Dc24V Profisafe
40 °C – 10 A/4 A Potenzialtrennung zwischen Kanälen und Rückwandbus • zwischen Kanälen und Stromversorgung • nein zwischen Kanälen • nein zwischen Kanälen/Stromversorgung und • Schirm Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-46 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 107 Beanspruchung nach IEC 1000-4-5 nur mit externen Schutzelementen symmetrisch (L+ gegen M) • + 1 kV; 1,2/50 μs unsymmetrisch (L+ gegen PE, M gegen PE) • + 2 kV; 1,2/50 μs Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-47 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 108: Digitales Elektronikmodul 4/8 F-Di Dc24V Profisafe
1v1-Auswertung der Geber (8 F-DI) AK4/SIL2/Kat.3 bei DC24..48V/AC24..230V 2v2-Auswertung der Geber (4 F-DI) AK6/SIL3/Kat.4 Versorgung durch PM-E DC24..48V bei 1v1-Auswertung der Geber (8 F-DI) AK4/SIL2/Kat.3 bei 2v2-Auswertung der Geber (4 F-DI) AK6/SIL3/Kat.4 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-48 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 109: Anschlussbelegung Des Em 4/8 F-Di Dc24V Profisafe
Kapazitives Übersprechen von digitalen Ein-/Ausgangssignalen "Eigenschaften des Powermoduls PM-E F pm DC24V PROFIsafe" siehe 7.5.2 Anschlussbelegung des EM 4/8 F-DI DC24V PROFIsafe Frontansicht Bild 7-16 Frontansicht EM 4/8 F-DI DC24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-49 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 110 Interne Geberversorgung 2 für DI 4 bis DI 7 bei TM-E...46-A1: AUX 1-Schiene durchgeführt. Verbindung zu den Klemmen A3 bis A16 für beliebigen Anschluss von PE (individuelle Wurzelung von Geberversorgungen möglich) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-50 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 111: Verdrahtung Des Em 4/8 F-Di Dc24V Profisafe
Fehlersichere Module 7.5 Digitales Elektronikmodul 4/8 F-DI DC24V PROFIsafe 7.5.3 Verdrahtung des EM 4/8 F-DI DC24V PROFIsafe Prinzipschaltbild Bild 7-18 Prinzipschaltbild des EM 4/8 F-DI DC24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-51 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 112: Parameter Für Das Em 4/8 F-Di Dc24V Profisafe
Diskrepanzzeit 10 bis 30000 ms 10 ms statisch Kanalgruppe * Diese Einstellung ist nur bei installiertem Optionspaket S7 Distributed Safety V 5.4 oder höher relevant. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-52 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 113 Der Kurzschlusstest ist nur sinnvoll beim Einsatz von einfachen Schaltern, die keine eigene Stromversorgung haben. Wenn Sie den Kurzschlusstest aktiviert haben, dann müssen Sie "Anwendungsfälle des die internen Geberversorgungen verwenden (siehe auch Elektronikmoduls 4/8 F-DI DC24V PROFIsafe" Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-53 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 114 Der Wert "0" wird dem Sicherheitsprogramm in der F-CPU zur Verfügung gestellt, sobald eine Diskrepanz zwischen den Signalen der beiden betroffenen Eingangskanälen festgestellt wird. Wenn Sie "0-Wert bereitstellen" parametriert haben, wird die Geber-Aktor-Reaktionszeit durch die Diskrepanzzeit nicht beeinflusst. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-54 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 115 Antivalenz: Ungleichheit) der Eingangssignale vorliegt, z. B. durch Drahtbruch auf einer Geberleitung, wird ein Diskrepanzfehler erkannt und die Diagnosemeldung "Diskrepanzfehler" im Diagnosepuffer des F-Peripheriemoduls mit Angabe der fehlerhaften Kanäle generiert. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-55 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 116: Anwendungsfälle Des Elektronikmoduls 4/8 F-Di Dc24V Profisafe
Die erreichbare Sicherheitsklasse ist abhängig von der Geberqualität und von der Größe des Proof-Test-Intervalls nach Norm IEC 61508. Ist die Geberqualität minderer als die, die der erforderlichen Sicherheitsklasse entspricht, muss der Geber redundant eingesetzt und 2-kanalig angeschlossen werden. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-56 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 117: Tabelle 7-20 Em 4/8 F-Di Dc24V Profisafe: Bedingungen Für Erreichen Der Ak/Sil/Kat
AK6/SIL3/Kat.3 bzw. Kat.4 betreiben. Sie müssen nur die Eingänge verschalten und parametrieren wie in den folgenden Kapiteln gezeigt. Anforderungen an Geber Bitte beachten Sie für den sicherheitsgerichteten Einsatz von Gebern das Kapitel "Anforderungen an Geber und Aktoren" Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-57 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 118: Anwendungsfall 1: Sicherheitsbetrieb Ak4/Sil2/Kat.3
Verdrahtungsschema EM 4/8 F-DI DC24V PROFIsafe - ein Geber 1-kanalig angeschlossen, interne GV Bild 7-21 Verdrahtungsschema EM 4/8 F-DI DC24V PROFIsafe – ein Geber 1-kanalig angeschlossen, externe GV Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-58 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 119: Tabelle 7-21 Em 4/8 F-Di Dc24V Profisafe: Fehlererkennung (Anwendungsfall 1)
Gebersignal ergibt, ist keine Fehlererkennung möglich und sicherheitstechnisch auch nicht erforderlich. Warnung Wenn der Kurzschlusstest nicht aktiviert ist oder nicht aktiviert werden kann, müssen Sie die Leitung zwischen Geber und Eingangskanal kurzschlusssicher verlegen. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-59 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 120: Anwendungsfall 2: Sicherheitsbetrieb Ak6/Sil3/Kat.3
Das EM 4/8 F-DI DC24V PROFIsafe stellt für die Eingänge 0 bis 3 die Geberversorgung Vs1 und für die Eingänge 4 bis 7 die Geberversorgung Vs2 zur Verfügung. Die Geberversorgung kann von intern oder auch von extern erfolgen. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-60 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 121 Geberversorgung Vs1 verwenden. Der Anschluss an Vs2 ist nicht möglich. Die Verdrahtung nehmen Sie am passenden Terminalmodul vor. Bild 7-22 Verdrahtungsschema EM 4/8 F-DI DC24V - ein Geber 1-kanalig an zwei Eingänge angeschlossen, interne GV Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-61 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 122 Sie können den Parameter "Kurzschlusstest" aktivieren oder deaktivieren. Sobald jedoch mindestens ein fehlersicherer Digitaleingang von extern versorgt wird, müssen Sie den Kurzschlusstest deaktivieren. Andernfalls wird ggf. die Diagnose "Kurzschluss" gemeldet. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-62 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 123 Signalverfälschung gegenüber dem Gebersignal ergibt, ist keine Fehlererkennung möglich und sicherheitstechnisch auch nicht erforderlich. Warnung Wenn der Kurzschlusstest nicht aktiviert ist oder nicht aktiviert werden kann, müssen Sie die Leitung zwischen Geber und Eingangskanal kurzschlusssicher verlegen. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-63 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 124 Verdrahtungsschema EM 4/8 F-DI DC24V - ein zweikanaliger Geber 2-kanalig angeschlossen, interne GV Bild 7-25 Verdrahtungsschema EM 4/8 F-DI DC24V – ein zweikanaliger Geber 2-kanalig angeschlossen, externe GV Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-64 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 125 Stellen Sie für den entsprechenden Eingang den Parameter "Auswertung der Geber" auf "2v2-Auswertung" und den Parameter "Art der Geberverschaltung" auf "2-kanalig äquivalent". Deaktivieren Sie den Parameter "Kurzschlusstest". Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-65 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 126 *: Die Fehlererkennung erfolgt nur bei einer Signalverfälschung. D. h., das gelesene Signal unterscheidet sich gegenüber dem Gebersignal (Diskrepanzfehler). Wenn sich keine Signalverfälschung gegenüber dem Gebersignal ergibt, ist keine Fehlererkennung möglich und sicherheitstechnisch auch nicht erforderlich. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-66 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 127 Geberversorgung Vs1 verwenden. Der Anschluss an Vs2 ist nicht möglich. Die Verdrahtung nehmen Sie am passenden Terminalmodul vor. Bild 7-27 Verdrahtungsschema EM 4/8 F-DI DC24V - ein antivalenter Geber 2-kanalig antivalent angeschlossen, interne GV Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-67 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 128 Fehlersichere Module 7.5 Digitales Elektronikmodul 4/8 F-DI DC24V PROFIsafe Bild 7-28 Verdrahtungsschema EM 4/8 F-DI DC24V - ein antivalenter Geber 2-kanalig antivalent angeschlossen, externe GV Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-68 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 129 Stellen Sie für den entsprechenden Eingang den Parameter "Auswertung der Geber" auf "2v2-Auswertung" und den Parameter "Art der Geberverschaltung" auf "2-kanalig antivalent". Deaktivieren Sie den Parameter "Kurzschlusstest". Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-69 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 130 *: Die Fehlererkennung erfolgt nur bei einer Signalverfälschung. D. h., das gelesene Signal unterscheidet sich gegenüber dem Gebersignal (Diskrepanzfehler). Wenn sich keine Signalverfälschung gegenüber dem Gebersignal ergibt, ist keine Fehlererkennung möglich und sicherheitstechnisch auch nicht erforderlich. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-70 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 131: Anwendungsfall 3: Sicherheitsbetrieb Ak6/Sil3/Kat.4
Das EM 4/8 F-DI DC24V PROFIsafe stellt für die Eingänge 0 bis 3 die Geberversorgung Vs1 und für die Eingänge 4 bis 7 die Geberversorgung Vs2 zur Verfügung. Die Geberversorgung muss von intern erfolgen. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-71 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 132 Stellen Sie für den entsprechenden Eingang den Parameter "Auswertung der Geber" auf "2v2-Auswertung" und den Parameter "Art der Geberverschaltung" auf "2-kanalig äquivalent". Aktivieren Sie den Parameter "Kurzschlusstest". Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-72 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 133 Verdrahtungsschema EM 4/8 F-DI DC24V – ein antivalenter Geber 2-kanalig antivalent angeschlossen, interne GV Warnung Um mit dieser Verdrahtung AK6/SIL3/Kat.4 zu erreichen, ist ein entsprechend qualifizierter Geber erforderlich. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-73 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 134 Stellen Sie für den entsprechenden Eingang den Parameter "Auswertung der Geber" auf "2v2-Auswertung" und den Parameter "Art der Geberverschaltung" auf "2-kanalig antivalent". Aktivieren Sie den Parameter "Kurzschlusstest". Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-74 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 135 • sofern diese keine Verfälschung der Lesesignale gegenüber den Gebersignalen bewirken oder • sofern diese eine Verfälschung der Lesesignale gegenüber den Gebersignalen in die sichere Richtung bewirken. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-75 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 136: Diagnosefunktionen Des Em 4/8 F-Di Dc24V Profisafe
Geberversorgungen des Moduls (Vs1 oder Vs2) nutzen, dann wird für jeden der 4 Kanäle, deren Geberversorgung nicht verwendet wird, ein Kanal-M-Schluss erkannt. Es werden 4 Diagnosefunktionen "Kurzschluss" im Diagnosepuffer des F-Moduls generiert. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-76 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 137: Besonderheiten Bei Der Fehlererkennung
PM prüfen, spannung fehlt oder zu niedrig Modul auf richtigen Kontakt prüfen nach Fehlerbeseitigung ist Ziehen und Stecken des Moduls oder NETZ AUS – NETZ EIN notwendig Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-77 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 138: Allgemeingültige Informationen Zur Diagnose
Diagnosefunktionen; Passivierung von Kanälen), finden Sie in diesem Handbuch unter "Diagnose" S7 Distributed Safety, Projektieren und Programmieren sowie im Handbuch bzw. Automatisierungsysteme S7 F/FH Siehe auch Diagnose von Fehlern (Seite 5-3) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-78 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 139: Technische Daten Des Em 4/8 F-Di Dc24V Profisafe
55°C – 8 (bei 28,8 V) bis 60°C – 8 (bei 24 V) bis 60°C – 6 (bei 28,8 V) senkrechter Aufbau • bis 40°C – Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-79 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 140 LED pro Kanal Geberversorgung (GV) rote LED pro Kanal Diagnosefunktionen Sammelfehleranzeige • rote LED (SF) Diagnoseinformation auslesbar • möglich Geberversorgungsausgänge Anzahl der Ausgänge Ausgangsspannung belastet • min. L+ (-1,5V) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-80 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 141 Kurzschlusstest deaktiviert • min. 4 ms / max. 6 ms Tabelle "Mindestdauer der Gebersignale Minimale Gebersignaldauer siehe für ihre korrekte Erfassung durch F-DI-Modul" "Verdrahten und Bestücken" unter Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-81 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 142 Geberversorgung zu vermeiden. Bei der Verwendung nichtgeschirmter Signalleitungen ist das sichere Verhalten der Prozessgrößen gewährleistet. **: Weitere Informationen zu Anforderungen an Geber und Aktoren siehe "Verdrahten und Bestücken". Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-82 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 143: Digitales Elektronikmodul 4 F-Do Dc24V/2A Profisafe
Tabelle 7-28 EM 4 F-DO DC24V/2A PROFIsafe: Powermodule für AK/SIL/Kat. Powermodul erreichbare AK/SIL/Kat. Versorgung durch PM-E DC24V AK4/SIL2/Kat.3 Versorgung durch PM-E DC24V/AC120/230V AK6/SIL3/Kat.4 Versorgung durch PM-E DC24..48V AK6/SIL3/Kat.4 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-83 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 144 Bild 7-33 Schalten von nicht erdfreien Lasten (Widerstand zwischen Masse und Erde vorhanden) Kapazitives Übersprechen von digitalen Ein-/Ausgangssignalen "Eigenschaften des Powermoduls PM-E F pm DC24V PROFIsafe" siehe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-84 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 145: Anschlussbelegung Für Em 4 F-Do Dc24V/2A Profisafe
Anschlussbelegung für EM 4 F-DO DC24V/2A PROFIsafe Frontansicht Bild 7-34 Frontansicht EM 4 F-DO DC24V/2A PROFIsafe Warnung Die SF-LED und die Statusanzeigen der Ausgänge dürfen nicht für sicherheitsgerichtete Aktivitäten ausgewertet werden. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-85 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 146: Anschlussbelegung
TM-E...46-A1: AUX 1-Schiene durchgeführt. Verbindung zu den Klemmen A3 bis A 16 für beliebigen Anschuss von PE (individuelle Wurzelung von Laststromversorgungen möglich) Siehe auch Eigenschaften des Powermoduls PM-E F pm DC24V PROFIsafe (Seite 7-2) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-86 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 147: Verdrahtung Des Em 4 F-Do Dc24V/2A Profisafe
Fehlersichere Module 7.6 Digitales Elektronikmodul 4 F-DO DC24V/2A PROFIsafe 7.6.3 Verdrahtung des EM 4 F-DO DC24V/2A PROFIsafe Prinzipschaltbild Bild 7-36 Prinzipschaltbild des EM 4 F-DO DC24V/2A PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-87 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 148: Verdrahtungsschema
Last anliegt, werden immer beide Schalter angesteuert. Die Verdrahtung nehmen Sie an einem passenden Terminalmodul vor. Bild 7-37 Verdrahtungsschema des EM 4 F-DO DC24V/2A PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-88 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 149 Digitalausgangs zu vermeiden, müssen Sie die Leitungen für den Anschluss der Relais am P- und M-Schalter querschlusssicher verlegen (z. B. als separat ummantelte Leitungen oder in eigenen Kabelkanälen). Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-89 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 150: Vermeidung/Beherrschung Von Querschlüssen
Beim parallelen Anschluss von 2 Relais an einem Digitalausgang (wie im Bild oben) wird der Fehler "Drahtbruch" nur erkannt, wenn durch den Drahtbruch beide Relais von P oder M getrennt werden. Diese Diagnose ist nicht sicherheitsrelevant. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-90 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 151: Parameter Für Das Em 4 F-Do Dc24V/2A Profisafe
Ausgangskanal passiviert, weil die Entladung der Kapazität nicht innerhalb des Ausschalttests erfolgt. Bei falschen Rücklesesignalen wird die parametrierte Rücklesezeit abgewartet, bevor der Fehler "Kurzschluss" zur Passivierung des Ausgangskanals führt. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-91 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 152 3. Wenn der Arbeitspunkt oberhalb der Kurve liegt, dann müssen Sie durch Parallelschalten eines Widerstandes den Laststrom so weit erhöhen, dass der neue Arbeitspunkt unterhalb der Kurve liegt. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-92 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 153: Diagnosefunktionen Des Em 4 F-Do Dc24V/2A Profisafe
Hilfsspannung fehlt Modul nein Kommunikationsstörung Modul nein sicherheitsgerichtete Abschaltung Kanal nein STEP 7 *: speziell für F-Module; Anzeige in , .siehe Tabelle "Kanalbezogene Diagnose, Fehlertypen der fehlersicheren Module" Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-93 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 154 PM prüfen, Modul auf spannung nicht vorhanden oder zu richtigen Kontakt prüfen; nach fehlt niedrig Fehlerbeseitigung ist Ziehen und Stecken des Moduls oder NETZ AUS – NETZ EIN notwendig Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-94 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 155 Informationen zur Diagnose, die alle fehlersicheren Module betreffen (z. B. zum Auslesen der Diagnosefunktionen; Passivierung von Kanälen), finden Sie in diesem Handbuch unter "Diagnose" Siehe auch Diagnose von Fehlern (Seite 5-3) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-95 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 156: Technische Daten Des Em 4 F-Do Dc24V/2A Profisafe
Aufbau • bis 40 °C – Potenzialtrennung zwischen Kanälen und Rückwandbus • zwischen Kanälen und Stromversorgung • nein zwischen Kanälen • nein zwischen Kanälen/Stromversorgung und • Schirm Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-96 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 157 Indirekte Ansteuerung der Last über Koppelrelais: bei Signal "0" (Reststrom) P-Schalter • max. 0,5 mA M-Schalter • max. 4 mA Lastwiderstandsbereich 12 Ω bis 1 kΩ Lampenlast max. 10 W Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-97 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 158 *: Damit die angegebene Leitungslänge erreicht werden kann, müssen Sie die P- und M-Signalleitungen in einem Kabel bzw. einer Mantelleitung führen. "Verdrahten und **: Weitere Informationen zu Anforderungen an Geber und Aktoren siehe Bestücken" Dezentrales Peripheriesystem ET 200S - Fehlersichere Module 7-98 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 159: Diagnosedaten Der Fehlersicheren Module
Tabelle A-1 SFCs zum Auslesen der Diagnosedaten SFC-Nummer Bezeichner Anwendung RD_REC Datensätze der S7-Diagnose auslesen (in Datenbereich des Standard-Anwenderprogramms ablegen) DPNRM_DG Slave-Diagnose auslesen (in Datenbereich des Standard- Anwenderprogramms ablegen) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 160 A.2 Aufbau und Inhalt der Diagnosedaten Position im Diagnosetelegramm der Slave-Diagnose Beim Einsatz der fehlersicheren Module in der ET 200S und bei Auftreten eines Diagnosealarms werden die Datensätze 0 und 1 in die Slave-Diagnose der ET 200S eingetragen (= Alarmteil).
Seite 161 Byte 0 und 1 der Diagnosedaten Byte 2 und 3 Das folgende Bild zeigt Ihnen den Inhalt der Bytes 2 und 3 der Diagnosedaten. Bild A-2 Byte 2 und 3 der Diagnosedaten Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 162 Das folgende Bild zeigt Ihnen den Inhalt des Bytes 7 der Diagnosedaten für das EM 4/8 F-DI DC24V PROFIsafe. Bild A-4 Byte 7 der Diagnosedaten für EM 4/8 F-DI DC24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 163 Das folgende Bild zeigt Ihnen den Inhalt des Bytes 7 der Diagnosedaten für das PM- E F pp DC24V PROFIsafe Bild A-7 Byte 7 der Diagnosedaten für PM-E F pp DC24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 164 Das folgende Bild zeigt Ihnen den Inhalt des Bytes 7 der Diagnosedaten für das PM- D F DC24V PROFIsafe. Bild A-8 Byte 7 der Diagnosedaten für PM-D F DC24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 165 40 Byte EM 4 F-DO DC24V/2A PROFIsafe: 24 Byte PM-E F pm DC24V PROFIsafe: 20 Byte PM-E F pp DC24V PROFIsafe: 12 Byte PM-D F DC24V PROFIsafe: 32 Byte Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 166 Diagnosedaten der fehlersicheren Module A.2 Aufbau und Inhalt der Diagnosedaten Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 167: Maßbilder
Nachfolgend finden Sie je ein Maßbild für • Terminalmodule TM-x30x4x-xx mit gestecktem PM-E F pm-, PM-E F pp-, F-DI- oder F-DO-Modul • Terminalmodul TM-PF30S47-F1 mit gestecktem PM-D F-Modul Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 168 Maßbilder Bild B-1 Maßbild Terminalmodule mit gestecktem PM-E F pm-, PM-E F pp-, F-DI- oder F-DO-Modul Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 169 Maßbilder Bild B-2 Maßbild Terminalmodul mit gestecktem PM-D F DC24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 170 Maßbilder Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 171: Zubehör Und Bestellnummern
PM-D F DC24V PROFIsafe 3RK1 903-3BA01 Fehlersichere Elektronikmodule: 4/8 F-DI DC24V PROFIsafe 6ES7 138-4FA02-0AB0 4 F-DO DC24V/2A PROFIsafe 6ES7 138-4FB02-0AB0 Zubehör: Beschriftungsbogen DIN A4, gelb, 10 Stück 6ES7 193-4BB00-0AA0 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 172 Zubehör und Bestellnummern Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 173: Reaktionszeiten
Reaktionszeiten Einleitung Nachfolgend finden Sie die Reaktionszeiten der fehlersicheren Module ET 200S. Die Reaktionszeiten der fehlersicheren Module gehen in die Berechnung der Reaktionszeit des F-Systems ein. Informationen zur Berechnung der Reaktionszeit des F-Systems finden Sie in der Sicherheitstechnik in SIMATIC S7...
Seite 174: Tabelle D-2 Pm-E F Pm Dc24V Profisafe: Interne Aufbereitungszeiten Des P1/2-Kanals
Vorhandensein eines Fehlers) entspricht der maximalen internen Aufbereitungszeit T Tabelle D-4 PM-D F DC24V PROFIsafe: Interne Aufbereitungszeiten Messkanal min. interne Aufbereitungszeit max. interne Aufbereitungszeit PM-D F DC24V PROFIsafe 3 ms 9 ms (elektronischer PP-Kanal) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 175: Tabelle D-5 Em 4/8 F-Di Dc24V Profisafe: Interne Aufbereitungszeiten
Verfügung gestellten Excel-Dateien zur Berechnung der maximalen s7fcotia.xls s7ftimea.xls Reaktionszeiten ( bzw. ) die Berechnung der Verlängerung der "Maximalen Reaktionszeit bei Vorhandensein eines Fehlers" durch die parametrierte Diskrepanzzeit bereits unterstützen. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 176: Tabelle D-7 Em 4 F-Do Dc24V/2A Profisafe: Interne Aufbereitungszeiten
200 ms 4,3 Hz 4 ms 150 ms 400 ms 2,3 Hz 4 ms 300 ms Siehe auch Eigenschaften des Digitalen Elektronikmoduls 4/8 F-DI DC24V PROFIsafe (Seite 7-48) Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 177 Gleichheit (Äquivalenz) oder Ungleichheit (Antivalenz) verglichen. Abschlussmodul Das Dezentrale Peripheriesystem ET 200S wird mit dem Abschlussmodul abgeschlossen. Wenn Sie kein Abschlussmodul gesteckt haben, dann ist die ET 200S nicht betriebsbereit. Aktor Aktoren sind z. B. Leistungsrelais oder Schütze zum Einschalten der Verbrauchermittel oder Verbrauchermittel selbst (z.
Seite 178 Ausgabemodul testbedingte 0-Signale auf den Ausgang geschaltet, während der Ausgang aktiv ist. Der Ausgang wird daraufhin kurzzeitig abgeschaltet (= "Dunkelzeit"). Ein hinreichend träger -> Aktor reagiert darauf nicht und bleibt eingeschaltet Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Glossar-2 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 179 Fehlers bis zur sicheren Reaktion am Digitalausgang an. fehlersichere Module ET 200S-Module, die für den sicherheitsgerichteten Betrieb (-> Sicherheitsbetrieb) im dezentralen Peripheriesystem ET 200S eingesetzt werden können. Diese Module sind mit integrierten -> Sicherheitsfunktionen ausgestattet. fehlersichere Systeme Fehlersichere Systeme (F-Systeme) sind dadurch gekennzeichnet, dass sie beim Auftreten bestimmter Ausfälle im sicheren Zustand bleiben oder unmittelbar in einen anderen sicheren...
Seite 180: F-Überwachungszeit
Kanäle des -> fehlersicheren Moduls passiviert. Kanalgruppe Zusammenfassung von Kanälen eines Moduls zu einer Gruppe. Parameter in STEP 7 können teilweise nicht einzelnen Kanälen, sondern nur Kanalgruppen zugewiesen werden. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Glossar-4 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 181 Anlauf und Drehrichtung eines Motors bestimmt. M-Schalter Bei F-Modulen ET 200S besteht jeder fehlersichere Digitalausgang aus einem P-Schalter DOx P und einem M-Schalter DOx M. Die Last wird zwischen P- und M-Schalter angeschlossen. Damit Spannung an der Last anliegt, werden immer beide Schalter angesteuert.
Seite 182: Passivierung
Sie PROFINET-Geräte oder PROFIBUS-Geräte projektieren. Die Programmierung Ihres Anwenderprogramms ist für PROFINET IO und PROFIBUS DP gleichartig, wenn Sie die für PROFINET IO erweiterten Bausteine und Systemzustandslisten verwenden. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Glossar-6 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 183 Prüfwert CRC Die Gültigkeit der im Sicherheitstelegramm enthaltenen Prozesswerte, die Korrektheit der zugeordneten Adressbeziehungen und die sicherheitsrelevanten Parameter werden über einen im Sicherheitstelegramm enthaltenen Prüfwert CRC abgesichert. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Glossar-7 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 184 Zustand Grundlage des Sicherheitskonzeptes in F-Systemen ist, dass für alle Prozessgrößen ein sicherer Zustand existiert. Bei digitaler F-Peripherie ist das z. B. der Wert "0". Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Glossar-8 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 185 Sicherheitsbetrieb Betriebsart von -> F-Peripherie, in der -> sicherheitsgerichtete Kommunikation über -> Sicherheitstelegramme möglich ist. Die -> fehlersicheren Module ET 200S sind nur für den Sicherheitsbetrieb ausgelegt. Sicherheitsfunktion In -> F-CPU und -> F-Peripherie integrierter Mechanismus, der den Einsatz in ->...
Seite 186: Überwachungszeit
Sicherheitsprogramm bereitgestellten Ausgabewerte zu den fehlersicheren Ausgängen übertragen. Wurzelung Das Öffnen einer neuen Potenzialgruppe durch ein Powermodul. Dadurch ist eine individuelle Wurzelung der Geber- und Lastversorgung möglich. Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Glossar-10 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 187 Kapazitives Übersprechen, 7-7 Adressvergabe Auslesen PROFIsafe, 3-3 Diagnosefunktionen, 5-7 Aktoren Automatisierungssystem Anforderungen, 4-6 fehlersicheres, 1-1 fremdversorgt, 4-2 AUX1-Schiene, 2-3 mit ausreichender Trägheit, 4-8 Allgemeine Technische Daten, 6-1 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Index-1 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 188 Elektronikversorgung, Ausfall der Bytes 0 und 1, A-3 PM-D F DC24V PROFIsafe, 7-43 Bytes 2 und 3, A-3 Bytes 4 bis 6, A-4 Position im Telegramm, A-2 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Index-2 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 189 Schutzbeschaltung, 6-8 Mischung mit Standardmodulen, 2-1 in Betrieb nehmen, 1-5 montieren, 3-4 Schutz vor Überspannung, 6-8 Parameterlänge, 2-6 ET 200S mit F-Modulen parametrieren, 2-7 Konfiguration, 2-1 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Index-3 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 190 EM 4/8 F-DI DC24V PROFIsafe, 7-58, 7-60, der F-Module, 5-5 7-62, 7-71 Kanalfehler, 5-2 EM 4/8 F-DI DC24V PROFIsafe, 7-59 Kanalgruppenfehler, 5-1 interne, 7-53 Kapazitive Lasten Gesamtbreite schalten, 7-16, 7-91 ET 200S, 2-6 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Index-4 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 191 EM 4 F-DO DC24V/2A PROFIsafe, 7-84 Laststromversorgung, Ausfall mit PM-E F pm DC24V PROFIsafe, 7-6 PM-D F DC24V PROFIsafe, 7-43 Normen, 6-6 LED-Anzeige Diagnose, 5-4 von Fehlern, 5-4 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Index-5 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 192 PM-E F pm DC24V PROFIsafe, 7-11 PM-E F DC24V PROFIsafe PM-E F pp DC24V PROFIsafe, 7-30 Qittierungszeit, 7-47 Produkt PM-E F pm DC24V, 2-4 Übersicht, 1-1 PM-E F pm DC24V PROFIsafe Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Index-6 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 193 PM-E F pm DC24V PROFIsafe, 7-12 PM-E F pp DC24V PROFIsafe, 7-31 Richtlinien, 6-6 Rücklesezeit EM 4 F-DO DC24V/2A PROFIsafe, 7-91 PM-E F pm DC24V PROFIsafe, 7-15, 7-16 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Index-7 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 194 Verhalten mit gestecktem F-Modul, B-1 bei Diskrepanz, 7-54 TM-E30C44-01, 7-50, 7-86 bei Modulausfall, 5-7 TM-E30C46-A1, 7-50 Verhalten des F-DI-Moduls TM-E30S44-01, 7-50, 7-86 bei Kommunikationsstörung, 5-2 TM-E30S46-A1, 7-50 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Index-8 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 195 Eingänge, 7-60, 7-71 Wiedereingliederung Zusätzliches Potenzial fehlersicheres Modul, 5-2 anschließen, 2-3 Wurzelung Zustand von Powermodulen, 2-3 sicherer, 5-1 Zweck des Handbuchs, iii Zwei Relais an einem Digitalausgang, 7-13 Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Index-9 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 196 Index Dezentrales Peripheriesystem ET 200S - Fehlersichere Module Index-10 Montage- und Bedienhandbuch, 07/2005, A5E00103684-04...
Seite 197 Ihre Anschrift: Name: Siemens AG Firma: A&D AS SM ID Position: Postfach 1963 Strasse: D-92209 Amberg PLZ / Ort: Telefax: +49(9621)80-3103 Email: mailto:doku@ad.siemens.de Telefon: Telefax: Ihr Feedback zur Dokumentation S7 Distributed Safety Lieber SIMATIC-Anwender, wir wollen Ihnen Informationen von höchster Qualität und Nutzen liefern und die SIMATIC- Dokumentation für Sie ständig weiter verbessern.
Seite 198 Fehlersicheres Peripheriemodul Systembeschreibung Sicherheitstechnik in SIMATIC S7 Handbuch S7-300 Fehlersichere Signalbaugruppen Getting Started S7 Distributed Safety Handbuch ET 200S Handbuch ET 200pro Fehlersichere Module Fehlersichere Module ƒ ,Q ZHOFKHU 3URMHNWSKDVH QXW]HQ 6LH GLHVHV +DEHQ 6LH GLH EHQ|WLJWHQ ,QIRUPDWLRQHQ JHIXQGHQ" 'RNXPHQW EHVRQGHUV KlXILJ"...
Seite 199 ______________ Einleitung Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Digitales Elektronikmodul 1 ______________ F-RO DC24V/5A AC24..230V/5A Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation 07/2006 A5E00825270-01...
Seite 200 Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.
Seite 201 Diagnose des EM 1 F-RO DC24V/5A AC24..230V/5A.............. 2-9 Technische Daten des EM 1 F-RO DC24V/5A AC24..230V/5A..........2-9 Reaktionszeiten des EM 1 F-RO DC24V/5A AC24..230V/5A ..........2-13 Index..............................Index-1 Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 202 Inhaltsverzeichnis Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 203: Einleitung
6ES7 193-4CG20-0AA0 TM-E30C44-01 (Federklemme), 1 Stück 6ES7 193-4CG30-0AA0 TM-E30S46-A1 (Schraubklemme), 1 Stück 6ES7 193-4CF40-0AA0 TM-E30C46-A1 (Federklemme), 1 Stück 6ES7 193-4CF50-0AA0 Zubehör: Beschriftungsbogen DIN A4, gelb, 10 Stück 6ES7 193-4BB00-0AA0 Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 204 Einleitung Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 205: Digitales Elektronikmodul 1 F-Ro Dc24V/5A Ac24
• Lastnennspannung DC 24 V und AC 24 ... 230 V • Statusanzeige des Ausgangs (grüne LED) • erreichbare Sicherheitsklasse SIL3, wenn die Ansteuerung des F-RO-Moduls durch einen fehlersicheren Ausgang erfolgt (z. B. von EM 4F-DO DC24V/2A PROFIsafe) Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 206: Adressbelegung In Der F-Cpu
Byte in der Belegte Bits in der F-CPU pro F-Modul: F-CPU 1 F-RO DC24V/5A AC24..230V/5A x + 0 – – – – – – Kanal 0 x = Modulanfangsadresse Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 207: Anschlussbelegung Für Em 1F-Ro Dc24V/5A Ac24
2.3 Anschlussbelegung für EM 1F-RO DC24V/5A AC24..230V/5A Anschlussbelegung für EM 1F-RO DC24V/5A AC24..230V/5A Frontansicht Bild 2-1 Frontansicht EM 1 F-RO DC24V/5A AC24..230V/5A Warnung Die Statusanzeige des Ausgangs darf nicht für sicherheitsgerichtete Aktivitäten ausgewertet werden. Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 208 Im folgenden Bild finden Sie die Anschlussbelegung des EM 1 F-RO DC24V/5A AC24..230V/5A für die einsetzbaren Terminalmodule TM-E30S44-01, TM-E30C44-01, TM- E30S46-A1 und TM-E30C46-A1. Bild 2-2 Anschlussbelegung TM-E...44-01/TM-E...46-A1 für EM 1 F-RO DC24V/5A AC24..230V/5A Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 209 • für OUT 1: die Klemmen 9/10 und 13/14 • für OUT 2: die Klemmen 11/12 und 15/16 Andernfalls ist durch die Strombelastung eine Erwärmung der Klemmen nicht auszuschließen. Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 210: Verdrahtung Des Em 1 F-Ro Dc24V/5A Ac24
Digitales Elektronikmodul 1 F-RO DC24V/5A AC24..230V/5A 2.4 Verdrahtung des EM 1 F-RO DC24V/5A AC24..230V/5A Verdrahtung des EM 1 F-RO DC24V/5A AC24..230V/5A Prinzipschaltbild Bild 2-3 Prinzipschaltbild des EM 1 F-RO DC24V/5A AC24..230V/5A Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 211 Alternativ ist der Anschluss an eine PP-schaltende fehlersichere Ausgabe möglich. Beachten Sie jedoch, dass externe P-Schlüsse auf den P-Eingang nicht beherrscht werden können. IN M würde in diesem Fall direkt mit Masse der Ansteuerspannung verbunden. Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 212: Rücklesen Der Relaiskontakte
Erwartungswert "0" verglichen und es wird der Fehler erkannt. Dieser Fehler wird nur bei abgeschalteter Ansteuerspannung erkannt. Hinweis Für die Erreichung von SIL3/Kat.4 ist es erforderlich, dass ein Signalwechsel mindestens täglich zu erfolgen hat. Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 213: Diagnose Des Em 1 F-Ro Dc24V/5A Ac24
Kat. 4 • Sicherheitskenngrößen SIL3 low demand mode (average probability of failure < 1,00E-05 on demand) high demand/continuous mode (probability of a < 1,00E-09 dangerous failure per hour) Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Produktinformation, 07/2006, A5E00825270-01...
Seite 214 AC 2300 V/DC 3250 V/1 min Busanschluss, Ansteuerspannung, Kanal 2 Kanal 2 gegen Schirm, ET 200S- • AC 2300 V/DC 3250 V/1 min Busanschluss, Ansteuerspannung, Kanal 1 Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme 2-10 Produktinformation, 07/2006, A5E00825270-01...
Seite 215 Kanal 1 (9/13) oder (10/14) gegen PE – Kanal 2 (11/15) oder (12/16) gegen PE – *: Weitere Informationen zu Anforderungen an Geber und Aktoren siehe Handbuch, Kapitel "Verdrahten und Bestücken" Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme 2-11 Produktinformation, 07/2006, A5E00825270-01...
Seite 216: Schaltvermögen Und Lebensdauer Der Kontakte
0,2 Mio. 0,5 A 0,35 Mio. Widerstandslast Spannung Leistung Betriebsspiele (typ.) Schließer für Lampenlast DC 24 V 50 W 0,1 Mio. AC 230 V 200 W 0,1 Mio. Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme 2-12 Produktinformation, 07/2006, A5E00825270-01...
Seite 217: Reaktionszeiten Des Em 1 F-Ro Dc24V/5A Ac24
F-RO-Moduls eingesetzt wird (z. B. EM 4F-DO DC24V/2A PROFIsafe; siehe Handbuch, Anhang D) und • der Schaltzeit bzw. Rückfallzeit des Relais des F-RO-Moduls (siehe Technische Daten, Kapitel Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme 2-13 Produktinformation, 07/2006, A5E00825270-01...
Seite 218 Digitales Elektronikmodul 1 F-RO DC24V/5A AC24..230V/5A 2.7 Reaktionszeiten des EM 1 F-RO DC24V/5A AC24..230V/5A Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme 2-14 Produktinformation, 07/2006, A5E00825270-01...
Seite 219 EM 1 F-RO DC24V/5A AC24..230V/5A, 2-9 Anschlussbelegung, 2-4 TM-E30C44-01, 2-4 Bestellnummer, 2-1 TM-E30S44-01, 2-4 Sicherheitskenngrößen, 2-9 Technische Daten, 2-9 Zubehör Bestellnummern, 1-1 F-CPU Adressbelegung durch Nutzdaten, 2-2 Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Index-1 Produktinformation, 07/2006, A5E00825270-01...
Seite 220 Index Produktinformation zum Handbuch Dezentrales Peripheriesystem ET 200S, Fehlersichere Systeme Index-2 Produktinformation, 07/2006, A5E00825270-01...

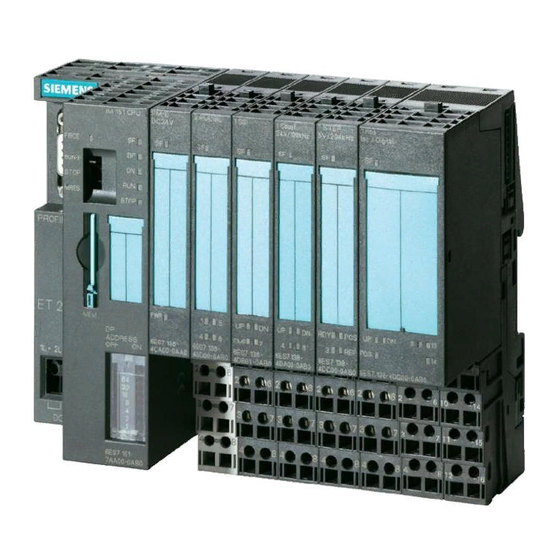

Siemens ET 200S Handbuch

1 Produktübersicht

2 Konfigurieren

3 Adressieren und Montieren

4 Verdrahten und Bestücken

5 Diagnose

6 Allgemeine Technische Daten

7 Fehlersichere Module

100 C Zubehör und Bestellnummern

Quicklinks

Verwandte Anleitungen für Siemens ET 200S

Inhaltszusammenfassung für Siemens ET 200S

Inhaltsverzeichnis
