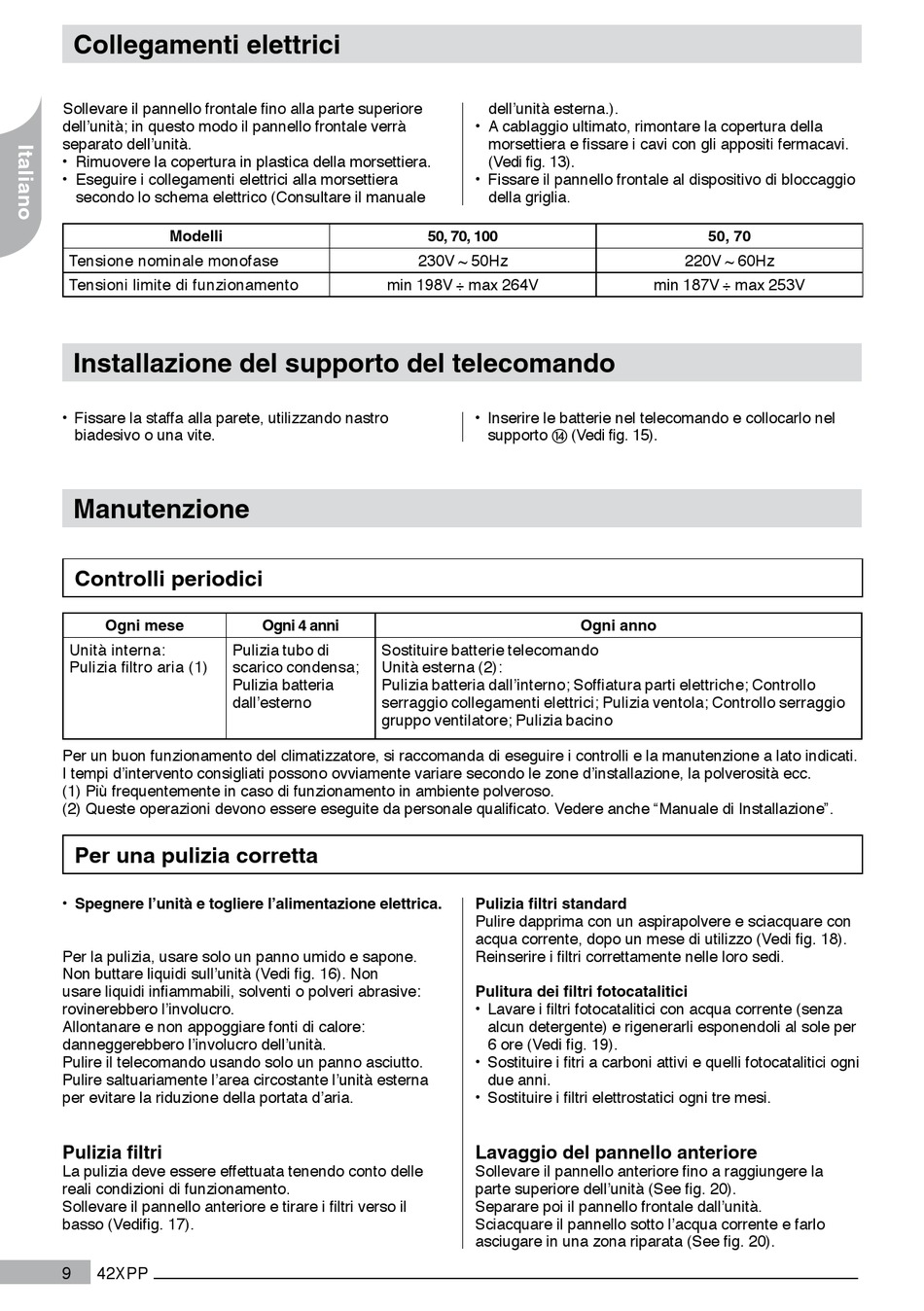

Collegamenti elettrici

Sollevare il pannello frontale fino alla parte superiore
dell'unità; in questo modo il pannello frontale verrà
separato dell'unità.
• Rimuovere la copertura in plastica della morsettiera.
• Eseguire i collegamenti elettrici alla morsettiera
secondo lo schema elettrico (Consultare il manuale
modelli
Tensione nominale monofase
Tensioni limite di funzionamento

Installazione del supporto del telecomando

• Fissare la staffa alla parete, utilizzando nastro
biadesivo o una vite.

manutenzione

Controlli periodici

Ogni mese
Unità interna: Pulizia tubo di
Pulizia filtro aria (1) scarico condensa;
Pulizia batteria
dall'esterno
Per un buon funzionamento del climatizzatore, si raccomanda di eseguire i controlli e la manutenzione a lato indicati.
I tempi d'intervento consigliati possono ovviamente variare secondo le zone d'installazione, la polverosità ecc.
(1) Più frequentemente in caso di funzionamento in ambiente polveroso.
(2) Queste operazioni devono essere eseguite da personale qualificato. Vedere anche "Manuale di Installazione".
Per una pulizia corretta
• Spegnere l'unità e togliere l'alimentazione elettrica.
Per la pulizia, usare solo un panno umido e sapone.
Non buttare liquidi sull'unità (Vedi fig. 16). Non
usare liquidi infiammabili, solventi o polveri abrasive:
rovinerebbero l'involucro.
Allontanare e non appoggiare fonti di calore:
danneggerebbero l'involucro dell'unità.
Pulire il telecomando usando solo un panno asciutto.
Pulire saltuariamente l'area circostante l'unità esterna
per evitare la riduzione della portata d'aria.
Pulizia filtri
La pulizia deve essere effettuata tenendo conto delle
reali condizioni di funzionamento.
Sollevare il pannello anteriore e tirare i filtri verso il
basso (Vedifig. 17).
9 42XPP
50, 70, 100
230V ~ 50Hz
min 198V ÷ max 264V
Ogni 4 anni
Sostituire batterie telecomando
Unità esterna (2):
Pulizia batteria dall'interno; Soffiatura parti elettriche; Controllo
serraggio collegamenti elettrici; Pulizia ventola; Controllo serraggio
gruppo ventilatore; Pulizia bacino
dell'unità esterna.).
• A cablaggio ultimato, rimontare la copertura della
morsettiera e fissare i cavi con gli appositi fermacavi.
(Vedi fig. 13).
• Fissare il pannello frontale al dispositivo di bloccaggio
della griglia.
• Inserire le batterie nel telecomando e collocarlo nel
supporto n (Vedi fig. 15).
Ogni anno
Pulizia filtri standard
Pulire dapprima con un aspirapolvere e sciacquare con
acqua corrente, dopo un mese di utilizzo (Vedi fig. 18).
Reinserire i filtri correttamente nelle loro sedi.
Pulitura dei filtri fotocatalitici
• Lavare i filtri fotocatalitici con acqua corrente (senza
alcun detergente) e rigenerarli esponendoli al sole per
6 ore (Vedi fig. 19).
• Sostituire i fitri a carboni attivi e quelli fotocatalitici ogni
due anni.
• Sostituire i filtri elettrostatici ogni tre mesi.
Lavaggio del pannello anteriore
Sollevare il pannello anteriore fino a raggiungere la
parte superiore dell'unità (See fig. 20).
Separare poi il pannello frontale dall'unità.
Sciacquare il pannello sotto l'acqua corrente e farlo
asciugare in una zona riparata (See fig. 20).
50, 70
220V ~ 60Hz
min 187V ÷ max 253V
