4 REL1000: Error Relais - Modul
Das REL1000 Error Relaismodul ist mit dem TTL TIME_SYNC Ausgang der Referenzuhr (GPS, GLONASS ...)
verbunden. Läuft die interne Hardwareuhr synchron zu der Quelle, wird das Relais in den Modus NO (Normaly
Open) geschaltet. Im Fehlerfall schaltet das Relais in den Modus NC (Normaly Closed).
Außerdem kann das Relais über 10MHz oder PPS geschaltet sein um diese Signale zu überwachen, wenn
das System nicht mit einer zweiten Uhr und einer RSC Umschalteinheit ausgerüstet ist.
Fehlerausgabe:
Relais A:
Clock 1 / Event-Benachrichtigungen
Relais B:
Clock 2 / PPS
Relais C:
Event-Benachrichtigungen

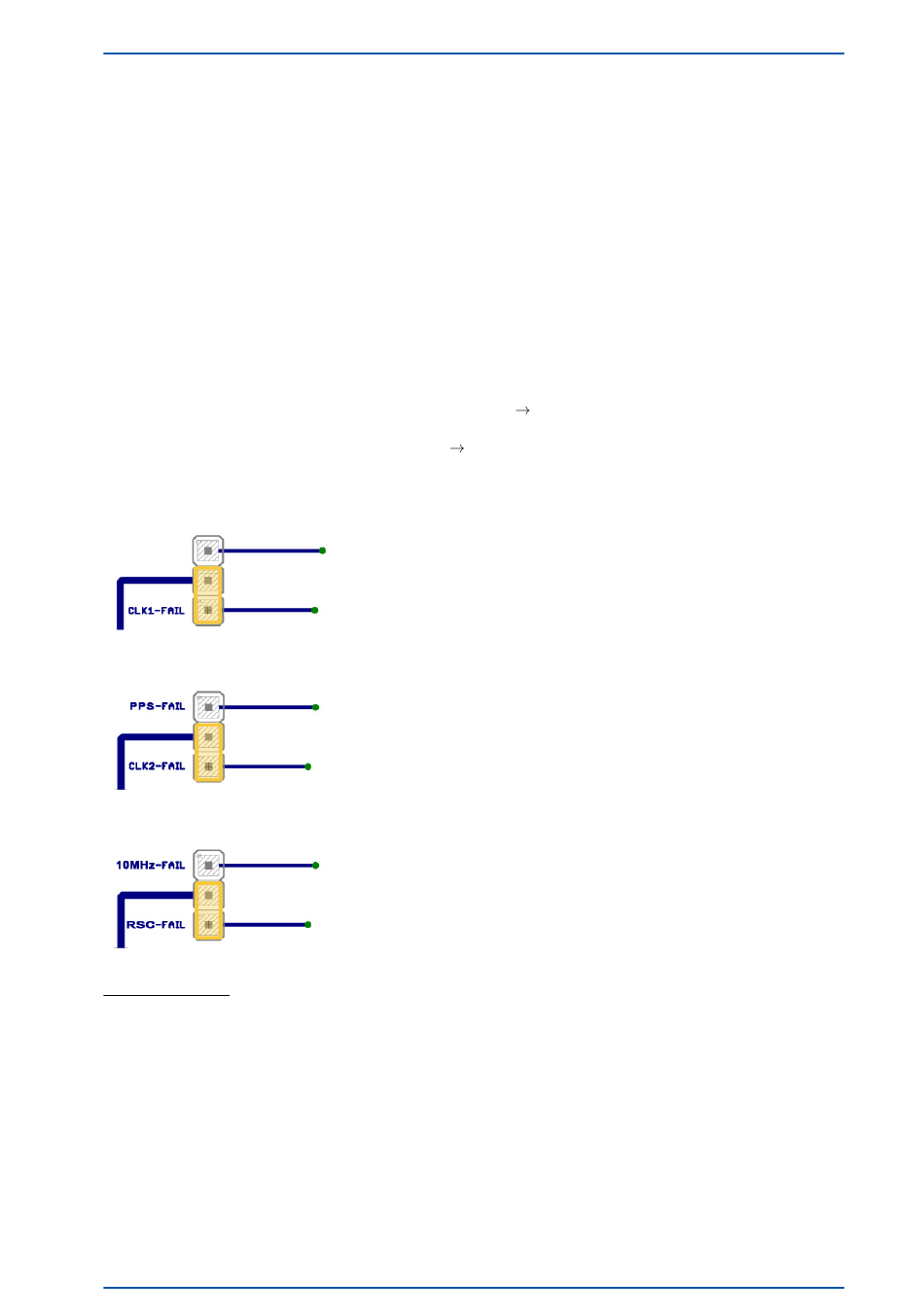

Im redundantem Betrieb sind die Jumper auf der REL1000 wie folgt gesteckt:
Bitte beachten Sie : Für das IMS System M500 ist die REL1000 nur in folgender Jumperstellung einsetzbar:
IMS-M500:
Relais A:
Clock 1
Relais B:
PPS
Relais C:
10MHz
IMS-REL1000 Setup Guide
Relais
Relais / 10MHz
Datum: 21. November 2019
4 REL1000: Error Relais - Modul
