4.3.7. Frequenzmessung & Tastverhältnis
Die max. Eingangsspannung ist AC 250V. Versuchen Sie keine Spannung
zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und
das Multimeter könnte zerstört werden.
1. Stellen Sie den Drehschalter in die Position Hz%. Das „Hz" Symbol wird angezeigt
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die Buchse
VΩmAµATempHz%
3. Verbinden Sie nun die rote und die schwarze Messleitung mit der Anlage wie oben
gezeigt (s. Abb. 8). Die Frequenz auf dem Display wird angezeigt
4. Wenn auf dem Display "O.L" erscheint, ist die gemessene Frequenz höher als der
verfügbare Messbereich
5. Durch Drücken der
Tastverhältnismessung ist aktiv. Das Tastverhältnis des gemessenen Signals wird
nun angezeigt
6. Informationen über die HOLD-Funktion erhalten Sie unter Punkt 4.2

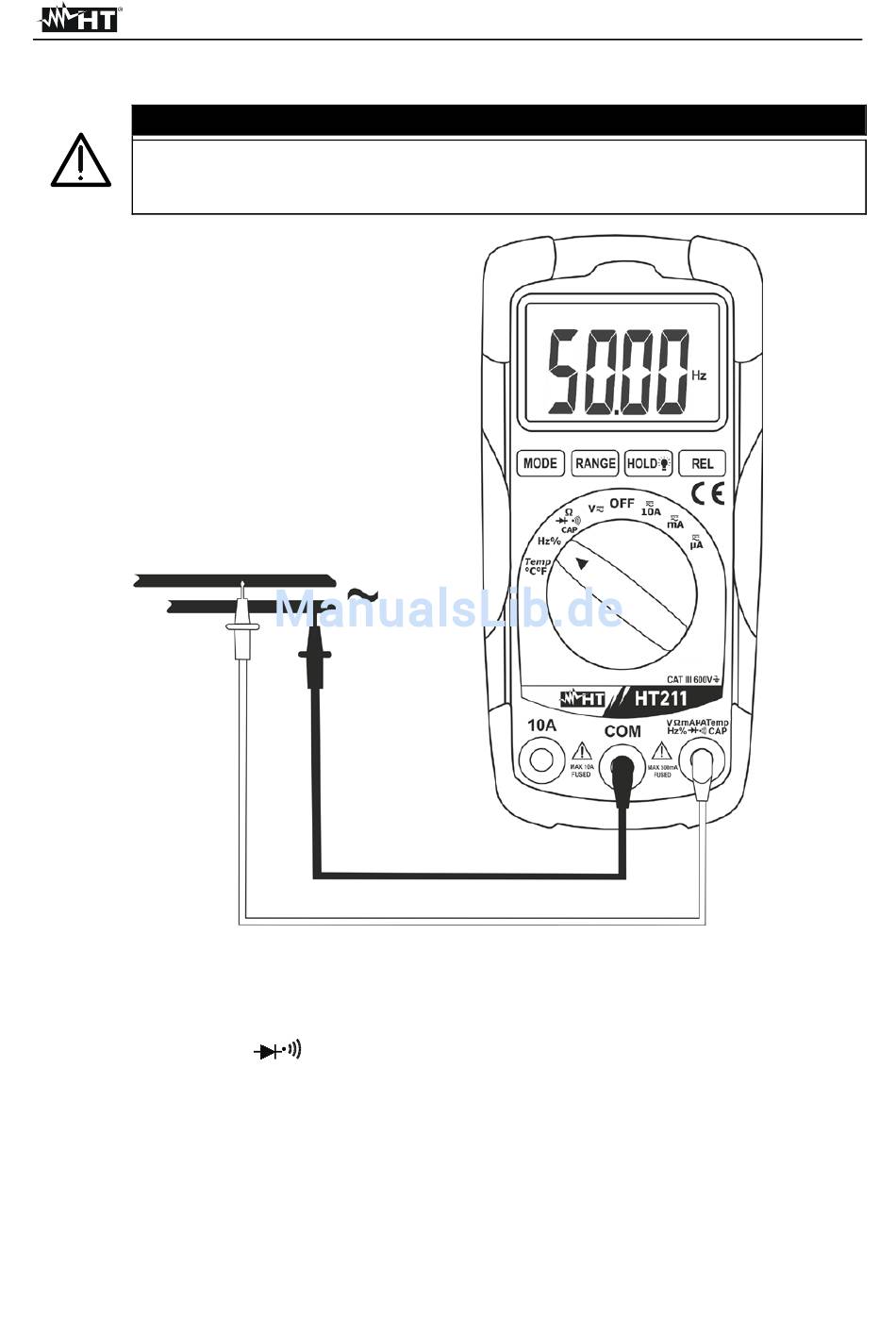

Abb. 8: Frequenzmessung & Tastverhältnis
und die schwarze Messleitung in die COM Buchse
MODE Taste, erscheint das Symbol "%" im Display und die
DE - 15
ACHTUNG
HT211
