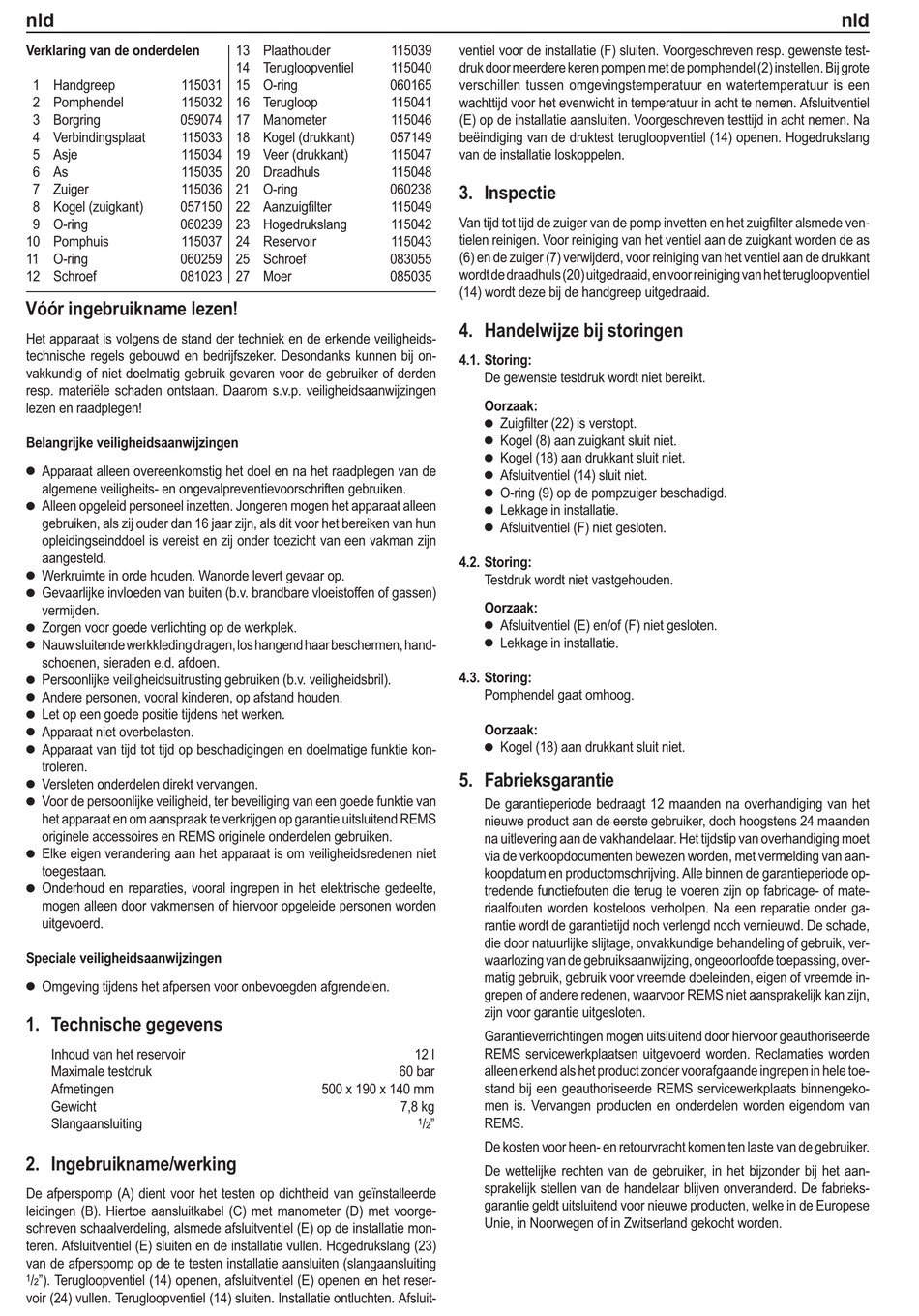

REMS Push Betriebsanleitung Seite 8

nld
Verklaring van de onderdelen
1 Handgreep 115031
2 Pomphendel 115032
3 Borgring 059074
4 Verbindingsplaat 115033
5 Asje 115034
6 As 115035
7 Zuiger 115036
8 Kogel (zuigkant) 057150
9 O-ring 060239
10 Pomphuis 115037
11 O-ring 060259
12 Schroef 081023
Vóór ingebruikname lezen!
Het apparaat is volgens de stand der techniek en de erkende veiligheids-
technische regels gebouwd en bedrijfszeker. Desondanks kunnen bij on-
vakkundig of niet doelmatig gebruik gevaren voor de gebruiker of derden
resp. materiële schaden ontstaan. Daarom s.v.p. veiligheidsaanwijzingen
lezen en raadplegen!
Belangrijke veiligheidsaanwijzingen
Apparaat alleen overeenkomstig het doel en na het raadplegen van de
•
algemene veiligheits- en ongevalpreventievoorschriften gebruiken.
Alleen opgeleid personeel inzetten. Jongeren mogen het apparaat alleen
•
gebruiken, als zij ouder dan 16 jaar zijn, als dit voor het bereiken van hun
opleidingseinddoel is vereist en zij onder toezicht van een vakman zijn
aangesteld.
Werkruimte in orde houden. Wanorde levert gevaar op.
•
Gevaarlijke invloeden van buiten (b.v. brandbare vloeistoffen of gassen)
•
vermijden.
Zorgen voor goede verlichting op de werkplek.
•
Nauw sluitende werkkleding dragen, los hangend haar beschermen, hand-
•
schoenen, sieraden e.d. afdoen.
Persoonlijke veiligheidsuitrusting gebruiken (b.v. veiligheidsbril).
•
Andere personen, vooral kinderen, op afstand houden.
•
Let op een goede positie tijdens het werken.
•
Apparaat niet overbelasten.
•
Apparaat van tijd tot tijd op beschadigingen en doelmatige funktie kon-
•
troleren.
Versleten onderdelen direkt vervangen.
•
Voor de persoonlijke veiligheid, ter beveiliging van een goede funktie van
•
het apparaat en om aanspraak te verkrijgen op garantie uitsluitend REMS
originele accessoires en REMS originele onderdelen gebruiken.
Elke eigen verandering aan het apparaat is om veiligheidsredenen niet
•
toegestaan.
Onderhoud en reparaties, vooral ingrepen in het elektrische gedeelte,
•
mogen alleen door vakmensen of hiervoor opgeleide personen worden
uitgevoerd.
Speciale veiligheidsaanwijzingen
Omgeving tijdens het afpersen voor onbevoegden afgrendelen.
•
1. Technische gegevens
Inhoud van het reservoir
Maximale testdruk
Afmetingen
Gewicht
Slangaansluiting
2. Ingebruikname/werking
De afperspomp (A) dient voor het testen op dichtheid van geïnstalleerde
leidingen (B). Hiertoe aansluitkabel (C) met manometer (D) met voorge-
schreven schaalverdeling, alsmede afsluitventiel (E) op de installatie mon-
teren. Afsluitventiel (E) sluiten en de installatie vullen. Hogedrukslang (23)
van de afperspomp op de te testen installatie aansluiten (slangaansluiting
1 / "). Terugloopventiel (14) openen, afsluitventiel (E) openen en het reser-
2
voir (24) vullen. Terugloopventiel (14) sluiten. Installatie ontluchten. Afsluit-
13 Plaathouder 115039
14 Terugloopventiel 115040
15 O-ring 060165
16 Terugloop 115041
17 Manometer 115046
18 Kogel (drukkant) 057149
19 Veer (drukkant) 115047
20 Draadhuls 115048
21 O-ring 060238
22 Aanzuigfilter 115049
23 Hogedrukslang 115042
24 Reservoir 115043
25 Schroef 083055
27 Moer 085035
60 bar
500 x 190 x 140 mm
7,8 kg
ventiel voor de installatie (F) sluiten. Voorgeschreven resp. gewenste test-
druk door meerdere keren pompen met de pomphendel (2) instellen. Bij grote
verschillen tussen omgevingstemperatuur en watertemperatuur is een
wachttijd voor het evenwicht in temperatuur in acht te nemen. Afsluitventiel
(E) op de installatie aansluiten. Voorgeschreven testtijd in acht nemen. Na
beëindiging van de druktest terugloopventiel (14) openen. Hogedrukslang
van de installatie loskoppelen.
3. Inspectie
Van tijd tot tijd de zuiger van de pomp invetten en het zuigfilter alsmede ven-
tielen reinigen. Voor reiniging van het ventiel aan de zuigkant worden de as
(6) en de zuiger (7) verwijderd, voor reiniging van het ventiel aan de drukkant
wordt de draadhuls (20) uitgedraaid, en voor reiniging van het terugloopventiel
(14) wordt deze bij de handgreep uitgedraaid.
4. Handelwijze bij storingen
4.1. Storing:
De gewenste testdruk wordt niet bereikt.
Oorzaak:
Zuigfilter (22) is verstopt.
•
Kogel (8) aan zuigkant sluit niet.
•
Kogel (18) aan drukkant sluit niet.
•
Afsluitventiel (14) sluit niet.
•
O-ring (9) op de pompzuiger beschadigd.
•
Lekkage in installatie.
•
Afsluitventiel (F) niet gesloten.
•
4.2. Storing:
Testdruk wordt niet vastgehouden.
Oorzaak:
Afsluitventiel (E) en/of (F) niet gesloten.
•
Lekkage in installatie.
•
4.3. Storing:
Pomphendel gaat omhoog.
Oorzaak:
Kogel (18) aan drukkant sluit niet.
•
5. Fabrieksgarantie
De garantieperiode bedraagt 12 maanden na overhandiging van het
nieuwe product aan de eerste gebruiker, doch hoogstens 24 maanden
na uitlevering aan de vakhandelaar. Het tijdstip van overhandiging moet
via de verkoopdocumenten bewezen worden, met vermelding van aan-
koopdatum en productomschrijving. Alle binnen de garantieperiode op-
tredende functiefouten die terug te voeren zijn op fabricage- of mate-
riaalfouten worden kosteloos verholpen. Na een reparatie onder ga-
rantie wordt de garantietijd noch verlengd noch vernieuwd. De schade,
die door natuurlijke slijtage, onvakkundige behandeling of gebruik, ver-
waarlozing van de gebruiksaanwijzing, ongeoorloofde toepassing, over-
matig gebruik, gebruik voor vreemde doeleinden, eigen of vreemde in-
grepen of andere redenen, waarvoor REMS niet aansprakelijk kan zijn,
zijn voor garantie uitgesloten.
Garantieverrichtingen mogen uitsluitend door hiervoor geauthoriseerde
REMS servicewerkplaatsen uitgevoerd worden. Reclamaties worden
12 l
alleen erkend als het product zonder voorafgaande ingrepen in hele toe-
stand bij een geauthoriseerde REMS servicewerkplaats binnengeko-
men is. Vervangen producten en onderdelen worden eigendom van
REMS.
1 / "
2
De kosten voor heen- en retourvracht komen ten laste van de gebruiker.
De wettelijke rechten van de gebruiker, in het bijzonder bij het aan-
sprakelijk stellen van de handelaar blijven onveranderd. De fabrieks-
garantie geldt uitsluitend voor nieuwe producten, welke in de Europese
Unie, in Noorwegen of in Zwitserland gekocht worden.
nld
