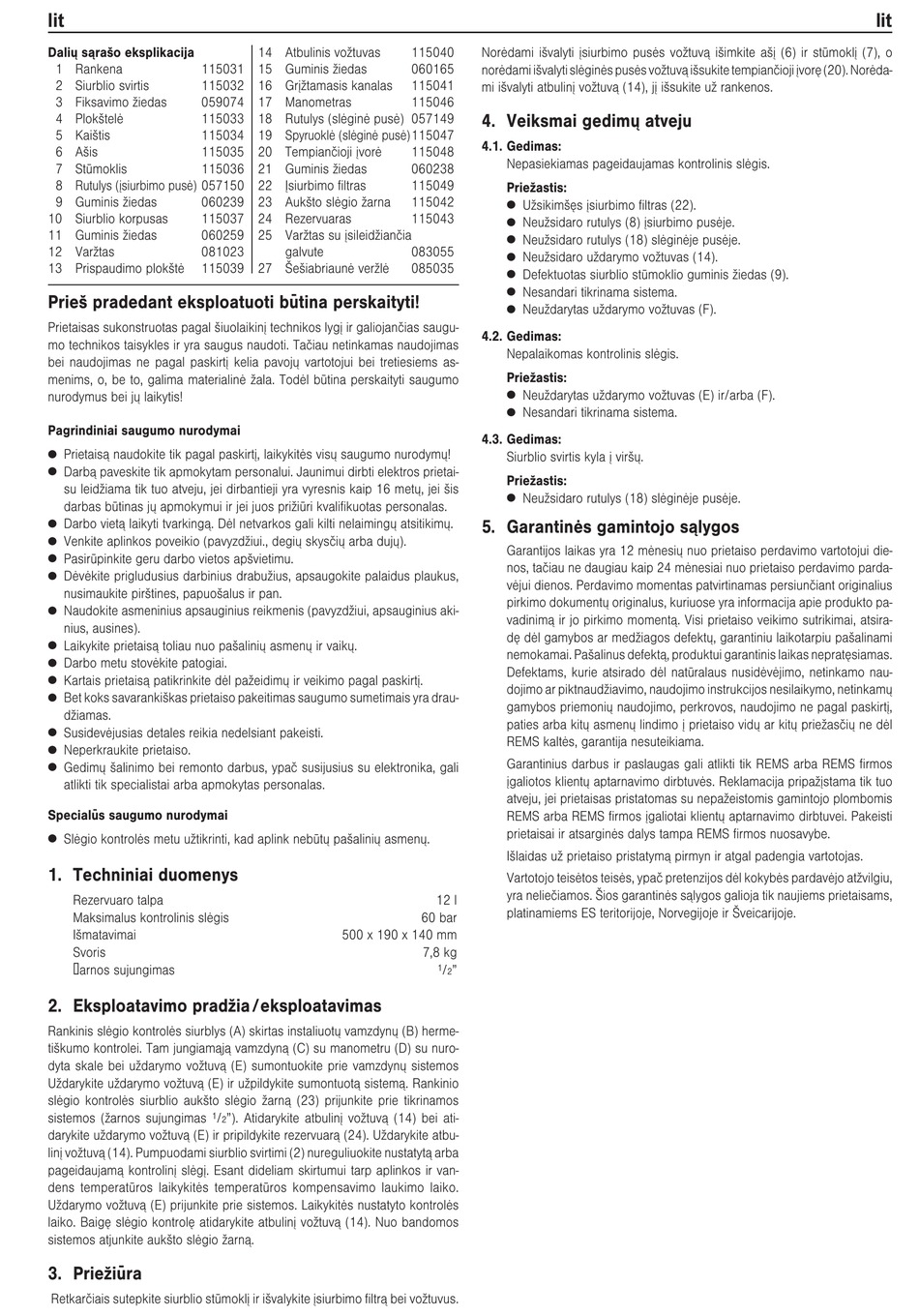

REMS Push Betriebsanleitung Seite 25

lit
Daliø sàraðo eksplikacija
1 Rankena 115031
2 Siurblio svirtis 115032
3 Fiksavimo þiedas 059074
4 Plokðtelë 115033
5 Kaiðtis 115034
6 Aðis 115035
7 Stûmoklis 115036
8 Rutulys (ásiurbimo pusë) 057150
9 Guminis þiedas 060239
10 Siurblio korpusas 115037
11 Guminis þiedas 060259
12 Varþtas 081023
13 Prispaudimo plokðtë 115039
Prieð pradedant eksploatuoti bûtina perskaityti!
Prietaisas sukonstruotas pagal ðiuolaikiná technikos lygá ir galiojanèias saugu-
mo technikos taisykles ir yra saugus naudoti. Taèiau netinkamas naudojimas
bei naudojimas ne pagal paskirtá kelia pavojø vartotojui bei tretiesiems as-
menims, o, be to, galima materialinë þala. Todël bûtina perskaityti saugumo
nurodymus bei jø laikytis!
Pagrindiniai saugumo nurodymai
Prietaisà naudokite tik pagal paskirtá, laikykitës visø saugumo nurodymø!
•
Darbà paveskite tik apmokytam personalui. Jaunimui dirbti elektros prietai-
•
su leidþiama tik tuo atveju, jei dirbantieji yra vyresnis kaip 16 metø, jei ðis
darbas bûtinas jø apmokymui ir jei juos priþiûri kvalifikuotas personalas.
Darbo vietà laikyti tvarkingà. Dël netvarkos gali kilti nelaimingø atsitikimø.
•
Venkite aplinkos poveikio (pavyzdþiui., degiø skysèiø arba dujø).
•
Pasirûpinkite geru darbo vietos apðvietimu.
•
Dëvëkite prigludusius darbinius drabuþius, apsaugokite palaidus plaukus,
•
nusimaukite pirðtines, papuoðalus ir pan.
Naudokite asmeninius apsauginius reikmenis (pavyzdþiui, apsauginius aki-
•
nius, ausines).
Laikykite prietaisà toliau nuo paðaliniø asmenø ir vaikø.
•
Darbo metu stovëkite patogiai.
•
• Kartais prietaisà patikrinkite dël paþeidimø ir veikimo pagal paskirtá.
• Bet koks savarankiðkas prietaiso pakeitimas saugumo sumetimais yra drau-
dþiamas.
• Susidevëjusias detales reikia nedelsiant pakeisti.
• Neperkraukite prietaiso.
Gedimø ðalinimo bei remonto darbus, ypaè susijusius su elektronika, gali
•
atlikti tik specialistai arba apmokytas personalas.
Specialûs saugumo nurodymai
Slëgio kontrolës metu uþtikrinti, kad aplink nebûtø paðaliniø asmenø.
•
1. Techniniai duomenys
Rezervuaro talpa
Maksimalus kontrolinis slëgis
Iðmatavimai
Svoris
arnos sujungimas
2. Eksploatavimo pradþia/eksploatavimas
Rankinis slëgio kontrolës siurblys (A) skirtas instaliuotø vamzdynø (B) herme-
tiðkumo kontrolei. Tam jungiamàjà vamzdynà (C) su manometru (D) su nuro-
dyta skale bei uþdarymo voþtuvà (E) sumontuokite prie vamzdynø sistemos
Uþdarykite uþdarymo voþtuvà (E) ir uþpildykite sumontuotà sistemà. Rankinio
slëgio kontrolës siurblio aukðto slëgio þarnà (23) prijunkite prie tikrinamos
sistemos (þarnos sujungimas 1 /
2
darykite uþdarymo voþtuvà (E) ir pripildykite rezervuarà (24). Uþdarykite atbu-
liná voþtuvà (14). Pumpuodami siurblio svirtimi (2) nureguliuokite nustatytà arba
pageidaujamà kontroliná slëgá. Esant dideliam skirtumui tarp aplinkos ir van-
dens temperatûros laikykitës temperatûros kompensavimo laukimo laiko.
Uþdarymo voþtuvà (E) prijunkite prie sistemos. Laikykitës nustatyto kontrolës
laiko. Baigæ slëgio kontrolæ atidarykite atbuliná voþtuvà (14). Nuo bandomos
sistemos atjunkite aukðto slëgio þarnà.
3. Prieþiûra
Retkarèiais sutepkite siurblio stûmoklá ir iðvalykite ásiurbimo filtrà bei voþtuvus.
14 Atbulinis voþtuvas
15 Guminis þiedas
16 Gráþtamasis kanalas
17 Manometras
18 Rutulys (slëginë pusë) 057149
19 Spyruoklë (slëginë pusë)115047
20 Tempianèioji ávorë
21 Guminis þiedas
22 Ásiurbimo filtras
23 Aukðto slëgio þarna
24 Rezervuaras
25 Varþtas su ásileidþianèia
galvute
27 Ðeðiabriaunë verþlë
500 x 190 x 140 mm
"). Atidarykite atbuliná voþtuvà (14) bei ati-
115040 Norëdami iðvalyti ásiurbimo pusës voþtuvà iðimkite aðá (6) ir stûmoklá (7), o
060165
norëdami iðvalyti slëginës pusës voþtuvà iðsukite tempianèioji ávoræ (20). Norëda-
115041
mi iðvalyti atbuliná voþtuvà (14), já iðsukite uþ rankenos.
115046
4. Veiksmai gedimø atveju
4.1. Gedimas:
115048
Nepasiekiamas pageidaujamas kontrolinis slëgis.
060238
115049
Prieþastis:
115042
Uþsikimðæs ásiurbimo filtras (22).
•
115043
Neuþsidaro rutulys (8) ásiurbimo pusëje.
•
Neuþsidaro rutulys (18) slëginëje pusëje.
•
083055
Neuþsidaro uþdarymo voþtuvas (14).
•
085035
Defektuotas siurblio stûmoklio guminis þiedas (9).
•
Nesandari tikrinama sistema.
•
• Neuþdarytas uþdarymo voþtuvas (F).
4.2. Gedimas:
Nepalaikomas kontrolinis slëgis.
Prieþastis:
Neuþdarytas uþdarymo voþtuvas (E) ir/arba (F).
•
Nesandari tikrinama sistema.
•
4.3. Gedimas:
Siurblio svirtis kyla á virðø.
Prieþastis:
• Neuþsidaro rutulys (18) slëginëje pusëje.
5. Garantinës gamintojo sàlygos
Garantijos laikas yra 12 mënesiø nuo prietaiso perdavimo vartotojui die-
nos, taèiau ne daugiau kaip 24 mënesiai nuo prietaiso perdavimo parda-
vëjui dienos. Perdavimo momentas patvirtinamas persiunèiant originalius
pirkimo dokumentø originalus, kuriuose yra informacija apie produkto pa-
vadinimà ir jo pirkimo momentà. Visi prietaiso veikimo sutrikimai, atsira-
dæ dël gamybos ar medþiagos defektø, garantiniu laikotarpiu paðalinami
nemokamai. Paðalinus defektà, produktui garantinis laikas nepratæsiamas.
Defektams, kurie atsirado dël natûralaus nusidëvëjimo, netinkamo nau-
dojimo ar piktnaudþiavimo, naudojimo instrukcijos nesilaikymo, netinkamø
gamybos priemoniø naudojimo, perkrovos, naudojimo ne pagal paskirtá,
paties arba kitø asmenø lindimo á prietaiso vidø ar kitø prieþasèiø ne dël
REMS kaltës, garantija nesuteikiama.
Garantinius darbus ir paslaugas gali atlikti tik REMS arba REMS firmos
ágaliotos klientø aptarnavimo dirbtuvës. Reklamacija pripaþástama tik tuo
atveju, jei prietaisas pristatomas su nepaþeistomis gamintojo plombomis
REMS arba REMS firmos ágaliotai klientø aptarnavimo dirbtuvei. Pakeisti
prietaisai ir atsarginës dalys tampa REMS firmos nuosavybe.
Iðlaidas uþ prietaiso pristatymà pirmyn ir atgal padengia vartotojas.
Vartotojo teisëtos teisës, ypaè pretenzijos dël kokybës pardavëjo atþvilgiu,
yra nelieèiamos. Ðios garantinës sàlygos galioja tik naujiems prietaisams,
12 l
platinamiems ES teritorijoje, Norvegijoje ir Ðveicarijoje.
60 bar
7,8 kg
1 / "
2
lit
