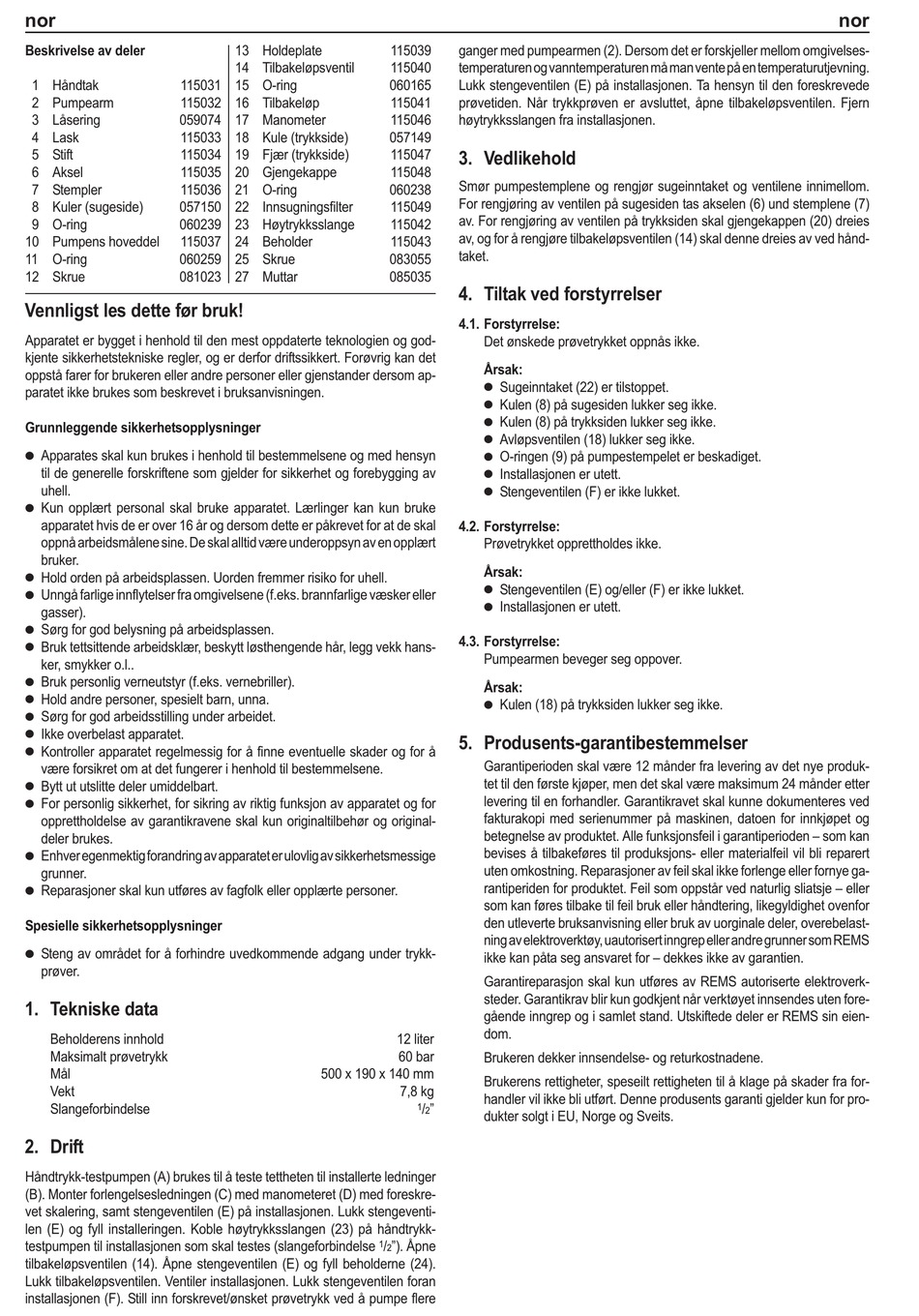

nor
Beskrivelse av deler
1 Håndtak 115031
2 Pumpearm 115032
3 Låsering 059074
4 Lask 115033
5 Stift 115034
6 Aksel 115035
7 Stempler 115036
8 Kuler (sugeside) 057150
9 O-ring 060239
10 Pumpens hoveddel 115037
11 O-ring 060259
12 Skrue 081023
Vennligst les dette før bruk!
Apparatet er bygget i henhold til den mest oppdaterte teknologien og god-
kjente sikkerhetstekniske regler, og er derfor driftssikkert. Forøvrig kan det
oppstå farer for brukeren eller andre personer eller gjenstander dersom ap-
paratet ikke brukes som beskrevet i bruksanvisningen.
Grunnleggende sikkerhetsopplysninger
Apparates skal kun brukes i henhold til bestemmelsene og med hensyn
•
til de generelle forskriftene som gjelder for sikkerhet og forebygging av
uhell.
Kun opplært personal skal bruke apparatet. Lærlinger kan kun bruke
•
apparatet hvis de er over 16 år og dersom dette er påkrevet for at de skal
oppnå arbeidsmålene sine. De skal alltid være underoppsyn av en opplært
bruker.
Hold orden på arbeidsplassen. Uorden fremmer risiko for uhell.
•
Unngå farlige innflytelser fra omgivelsene (f.eks. brannfarlige væsker eller
•
gasser).
Sørg for god belysning på arbeidsplassen.
•
Bruk tettsittende arbeidsklær, beskytt løsthengende hår, legg vekk hans-
•
ker, smykker o.l..
Bruk personlig verneutstyr (f.eks. vernebriller).
•
Hold andre personer, spesielt barn, unna.
•
Sørg for god arbeidsstilling under arbeidet.
•
Ikke overbelast apparatet.
•
Kontroller apparatet regelmessig for å finne eventuelle skader og for å
•
være forsikret om at det fungerer i henhold til bestemmelsene.
Bytt ut utslitte deler umiddelbart.
•
For personlig sikkerhet, for sikring av riktig funksjon av apparatet og for
•
opprettholdelse av garantikravene skal kun originaltilbehør og original-
deler brukes.
Enhver egenmektig forandring av apparatet er ulovlig av sikkerhetsmessige
•
grunner.
Reparasjoner skal kun utføres av fagfolk eller opplærte personer.
•
Spesielle sikkerhetsopplysninger
Steng av området for å forhindre uvedkommende adgang under trykk-
•
prøver.

1. Tekniske data

Beholderens innhold
Maksimalt prøvetrykk
Mål
Vekt
Slangeforbindelse
2. Drift
Håndtrykk-testpumpen (A) brukes til å teste tettheten til installerte ledninger
(B). Monter forlengelsesledningen (C) med manometeret (D) med foreskre-
vet skalering, samt stengeventilen (E) på installasjonen. Lukk stengeventi-
len (E) og fyll installeringen. Koble høytrykksslangen (23) på håndtrykk-
testpumpen til installasjonen som skal testes (slangeforbindelse
tilbakeløpsventilen (14). Åpne stengeventilen (E) og fyll beholderne (24).
Lukk tilbakeløpsventilen. Ventiler installasjonen. Lukk stengeventilen foran
installasjonen (F). Still inn forskrevet/ønsket prøvetrykk ved å pumpe flere
13 Holdeplate 115039
14 Tilbakeløpsventil 115040
15 O-ring 060165
16 Tilbakeløp 115041
17 Manometer 115046
18 Kule (trykkside) 057149
19 Fjær (trykkside) 115047
20 Gjengekappe 115048
21 O-ring 060238
22 Innsugningsfilter 115049
23 Høytrykksslange 115042
24 Beholder 115043
25 Skrue 083055
27 Muttar 085035
12 liter
60 bar
500 x 190 x 140 mm
7,8 kg
1 / "). Åpne
2
ganger med pumpearmen (2). Dersom det er forskjeller mellom omgivelses-
temperaturen og vanntemperaturen må man vente på en temperaturutjevning.
Lukk stengeventilen (E) på installasjonen. Ta hensyn til den foreskrevede
prøvetiden. Når trykkprøven er avsluttet, åpne tilbakeløpsventilen. Fjern
høytrykksslangen fra installasjonen.
3. Vedlikehold
Smør pumpestemplene og rengjør sugeinntaket og ventilene innimellom.
For rengjøring av ventilen på sugesiden tas akselen (6) und stemplene (7)
av. For rengjøring av ventilen på trykksiden skal gjengekappen (20) dreies
av, og for å rengjøre tilbakeløpsventilen (14) skal denne dreies av ved hånd-
taket.
4. Tiltak ved forstyrrelser
4.1. Forstyrrelse:
Det ønskede prøvetrykket oppnås ikke.
Årsak:
Sugeinntaket (22) er tilstoppet.
•
Kulen (8) på sugesiden lukker seg ikke.
•
Kulen (8) på trykksiden lukker seg ikke.
•
Avløpsventilen (18) lukker seg ikke.
•
O-ringen (9) på pumpestempelet er beskadiget.
•
Installasjonen er utett.
•
Stengeventilen (F) er ikke lukket.
•
4.2. Forstyrrelse:
Prøvetrykket opprettholdes ikke.
Årsak:
Stengeventilen (E) og/eller (F) er ikke lukket.
•
Installasjonen er utett.
•
4.3. Forstyrrelse:
Pumpearmen beveger seg oppover.
Årsak:
Kulen (18) på trykksiden lukker seg ikke.
•
5. Produsents-garantibestemmelser
Garantiperioden skal være 12 månder fra levering av det nye produk-
tet til den første kjøper, men det skal være maksimum 24 månder etter
levering til en forhandler. Garantikravet skal kunne dokumenteres ved
fakturakopi med serienummer på maskinen, datoen for innkjøpet og
betegnelse av produktet. Alle funksjonsfeil i garantiperioden – som kan
bevises å tilbakeføres til produksjons- eller materialfeil vil bli reparert
uten omkostning. Reparasjoner av feil skal ikke forlenge eller fornye ga-
rantiperiden for produktet. Feil som oppstår ved naturlig sliatsje – eller
som kan føres tilbake til feil bruk eller håndtering, likegyldighet ovenfor
den utleverte bruksanvisning eller bruk av uorginale deler, overebelast-
ning av elektroverktøy, uautorisert inngrep eller andre grunner som REMS
ikke kan påta seg ansvaret for – dekkes ikke av garantien.
Garantireparasjon skal kun utføres av REMS autoriserte elektroverk-
steder. Garantikrav blir kun godkjent når verktøyet innsendes uten fore-
gående inngrep og i samlet stand. Utskiftede deler er REMS sin eien-
dom.
Brukeren dekker innsendelse- og returkostnadene.
Brukerens rettigheter, speseilt rettigheten til å klage på skader fra for-
handler vil ikke bli utført. Denne produsents garanti gjelder kun for pro-
1 / "
2
dukter solgt i EU, Norge og Sveits.
