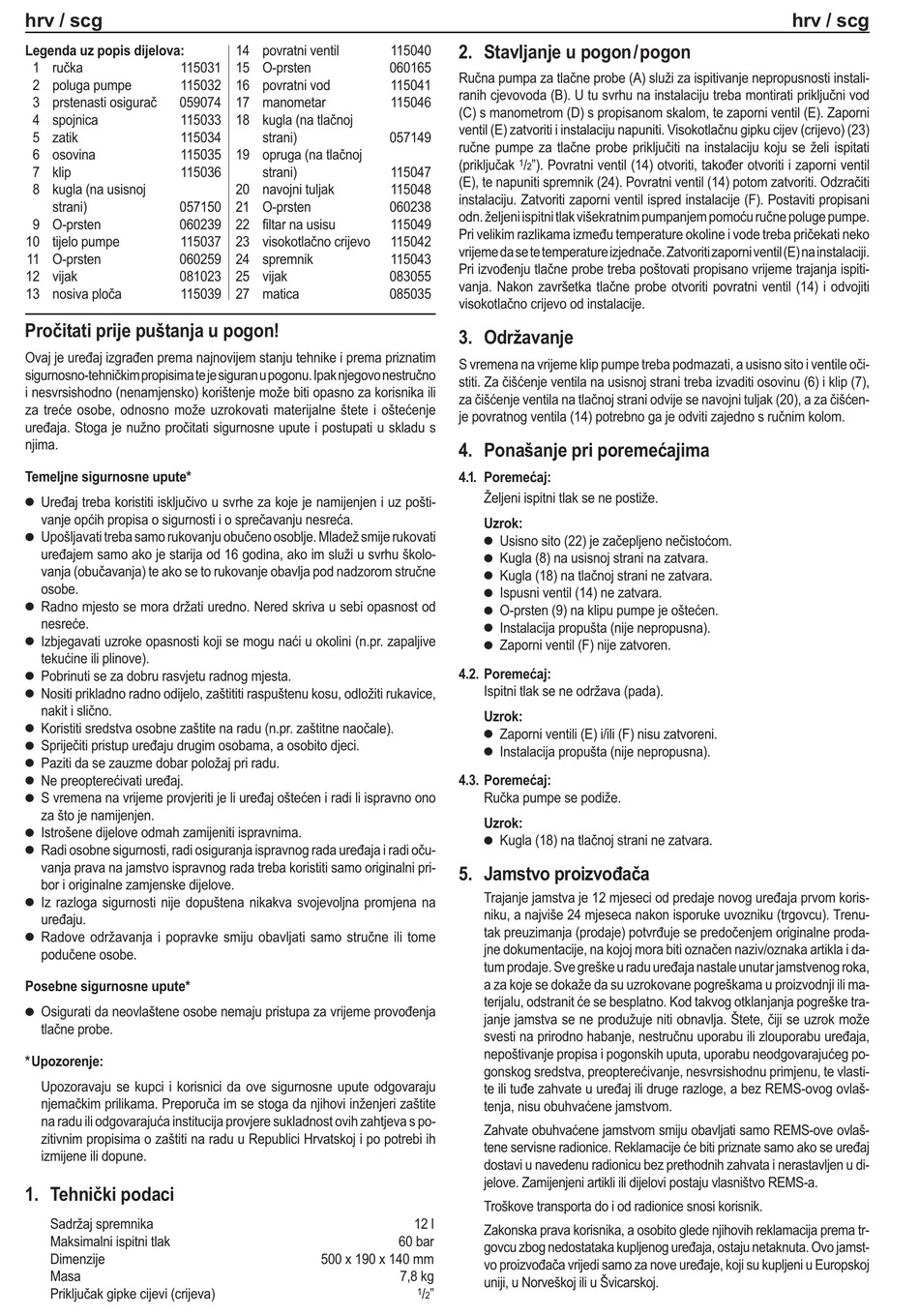

REMS Push Betriebsanleitung Seite 18

hrv / scg
Legenda uz popis dijelova:
1 ručka 115031
2 poluga pumpe 115032
3 prstenasti osigurač 059074
4 spojnica 115033
5 zatik 115034
6 osovina 115035
7 klip 115036
8 kugla (na usisnoj
strani) 057150
9 O-prsten 060239
10 tijelo pumpe 115037
11 O-prsten 060259
12 vijak 081023
13 nosiva ploča 115039
Pročitati prije puštanja u pogon!
Ovaj je uređaj izgrađen prema najnovijem stanju tehnike i prema priznatim
sigurnosno-tehničkim propisima te je siguran u pogonu. Ipak njegovo nestručno
i nesvrsishodno (nenamjensko) korištenje može biti opasno za korisnika ili
za treće osobe, odnosno može uzrokovati materijalne štete i oštećenje
uređaja. Stoga je nužno pročitati sigurnosne upute i postupati u skladu s
njima.
Temeljne sigurnosne upute*
Uređaj treba koristiti isključivo u svrhe za koje je namijenjen i uz pošti-
•
vanje općih propisa o sigurnosti i o sprečavanju nesreća.
Upošljavati treba samo rukovanju obučeno osoblje. Mladež smije rukovati
•
uređajem samo ako je starija od 16 godina, ako im služi u svrhu školo-
vanja (obučavanja) te ako se to rukovanje obavlja pod nadzorom stručne
osobe.
Radno mjesto se mora držati uredno. Nered skriva u sebi opasnost od
•
nesreće.
Izbjegavati uzroke opasnosti koji se mogu naći u okolini (n.pr. zapaljive
•
tekućine ili plinove).
Pobrinuti se za dobru rasvjetu radnog mjesta.
•
Nositi prikladno radno odijelo, zaštititi raspuštenu kosu, odložiti rukavice,
•
nakit i slično.
Koristiti sredstva osobne zaštite na radu (n.pr. zaštitne naočale).
•
Spriječiti pristup uređaju drugim osobama, a osobito djeci.
•
Paziti da se zauzme dobar položaj pri radu.
•
Ne preopterećivati uređaj.
•
S vremena na vrijeme provjeriti je li uređaj oštećen i radi li ispravno ono
•
za što je namijenjen.
Istrošene dijelove odmah zamijeniti ispravnima.
•
Radi osobne sigurnosti, radi osiguranja ispravnog rada uređaja i radi oču-
•
vanja prava na jamstvo ispravnog rada treba koristiti samo originalni pri-
bor i originalne zamjenske dijelove.
Iz razloga sigurnosti nije dopuštena nikakva svojevoljna promjena na
•
uređaju.
Radove održavanja i popravke smiju obavljati samo stručne ili tome
•
podučene osobe.
Posebne sigurnosne upute*
Osigurati da neovlaštene osobe nemaju pristupa za vrijeme provođenja
•
tlačne probe.
*Upozorenje:
Upozoravaju se kupci i korisnici da ove sigurnosne upute odgovaraju
njemačkim prilikama. Preporuča im se stoga da njihovi inženjeri zaštite
na radu ili odgovarajuća institucija provjere sukladnost ovih zahtjeva s po-
zitivnim propisima o zaštiti na radu u Republici Hrvatskoj i po potrebi ih
izmijene ili dopune.
1. Tehnički podaci
Sadržaj spremnika
Maksimalni ispitni tlak
Dimenzije
Masa
Priključak gipke cijevi (crijeva)
14 povratni ventil 115040
15 O-prsten 060165
16 povratni vod 115041
17 manometar 115046
18 kugla (na tlačnoj
strani) 057149
19 opruga (na tlačnoj
strani) 115047
20 navojni tuljak 115048
21 O-prsten 060238
22 filtar na usisu 115049
23 visokotlačno crijevo 115042
24 spremnik 115043
25 vijak 083055
27 matica 085035
60 bar
500 x 190 x 140 mm
7,8 kg
2. Stavljanje u pogon/pogon
Ručna pumpa za tlačne probe (A) služi za ispitivanje nepropusnosti instali-
ranih cjevovoda (B). U tu svrhu na instalaciju treba montirati priključni vod
(C) s manometrom (D) s propisanom skalom, te zaporni ventil (E). Zaporni
ventil (E) zatvoriti i instalaciju napuniti. Visokotlačnu gipku cijev (crijevo) (23)
ručne pumpe za tlačne probe priključiti na instalaciju koju se želi ispitati
(priključak 1 / "). Povratni ventil (14) otvoriti, također otvoriti i zaporni ventil
2
(E), te napuniti spremnik (24). Povratni ventil (14) potom zatvoriti. Odzračiti
instalaciju. Zatvoriti zaporni ventil ispred instalacije (F). Postaviti propisani
odn. željeni ispitni tlak višekratnim pumpanjem pomoću ručne poluge pumpe.
Pri velikim razlikama između temperature okoline i vode treba pričekati neko
vrijeme da se te temperature izjednače. Zatvoriti zaporni ventil (E) na instalaciji.
Pri izvođenju tlačne probe treba poštovati propisano vrijeme trajanja ispiti-
vanja. Nakon završetka tlačne probe otvoriti povratni ventil (14) i odvojiti
visokotlačno crijevo od instalacije.
3. Održavanje
S vremena na vrijeme klip pumpe treba podmazati, a usisno sito i ventile oči-
stiti. Za čišćenje ventila na usisnoj strani treba izvaditi osovinu (6) i klip (7),
za čišćenje ventila na tlačnoj strani odvije se navojni tuljak (20), a za čišćen-
je povratnog ventila (14) potrebno ga je odviti zajedno s ručnim kolom.
4. Ponašanje pri poremećajima
4.1. Poremećaj:
Željeni ispitni tlak se ne postiže.
Uzrok:
Usisno sito (22) je začepljeno nečistoćom.
•
Kugla (8) na usisnoj strani na zatvara.
•
Kugla (18) na tlačnoj strani ne zatvara.
•
Ispusni ventil (14) ne zatvara.
•
O-prsten (9) na klipu pumpe je oštećen.
•
Instalacija propušta (nije nepropusna).
•
Zaporni ventil (F) nije zatvoren.
•
4.2. Poremećaj:
Ispitni tlak se ne održava (pada).
Uzrok:
Zaporni ventili (E) i/ili (F) nisu zatvoreni.
•
Instalacija propušta (nije nepropusna).
•
4.3. Poremećaj:
Ručka pumpe se podiže.
Uzrok:
Kugla (18) na tlačnoj strani ne zatvara.
•
5. Jamstvo proizvođača
Trajanje jamstva je 12 mjeseci od predaje novog uređaja prvom koris-
niku, a najviše 24 mjeseca nakon isporuke uvozniku (trgovcu). Trenu-
tak preuzimanja (prodaje) potvrđuje se predočenjem originalne proda-
jne dokumentacije, na kojoj mora biti označen naziv/oznaka artikla i da-
tum prodaje. Sve greške u radu uređaja nastale unutar jamstvenog roka,
a za koje se dokaže da su uzrokovane pogreškama u proizvodnji ili ma-
terijalu, odstranit će se besplatno. Kod takvog otklanjanja pogreške tra-
janje jamstva se ne produžuje niti obnavlja. Štete, čiji se uzrok može
svesti na prirodno habanje, nestručnu uporabu ili zlouporabu uređaja,
nepoštivanje propisa i pogonskih uputa, uporabu neodgovarajućeg po-
gonskog sredstva, preopterećivanje, nesvrsishodnu primjenu, te vlasti-
te ili tuđe zahvate u uređaj ili druge razloge, a bez REMS-ovog ovlaš-
tenja, nisu obuhvaćene jamstvom.
Zahvate obuhvaćene jamstvom smiju obavljati samo REMS-ove ovlaš-
tene servisne radionice. Reklamacije će biti priznate samo ako se uređaj
dostavi u navedenu radionicu bez prethodnih zahvata i nerastavljen u di-
jelove. Zamijenjeni artikli ili dijelovi postaju vlasništvo REMS-a.
Troškove transporta do i od radionice snosi korisnik.
12 l
Zakonska prava korisnika, a osobito glede njihovih reklamacija prema tr-
govcu zbog nedostataka kupljenog uređaja, ostaju netaknuta. Ovo jamst-
vo proizvođača vrijedi samo za nove uređaje, koji su kupljeni u Europskoj
uniji, u Norveškoj ili u Švicarskoj.
1 / "
2
hrv / scg
