Montáž Předního Kola - Woom Off Bedienungsanleitung

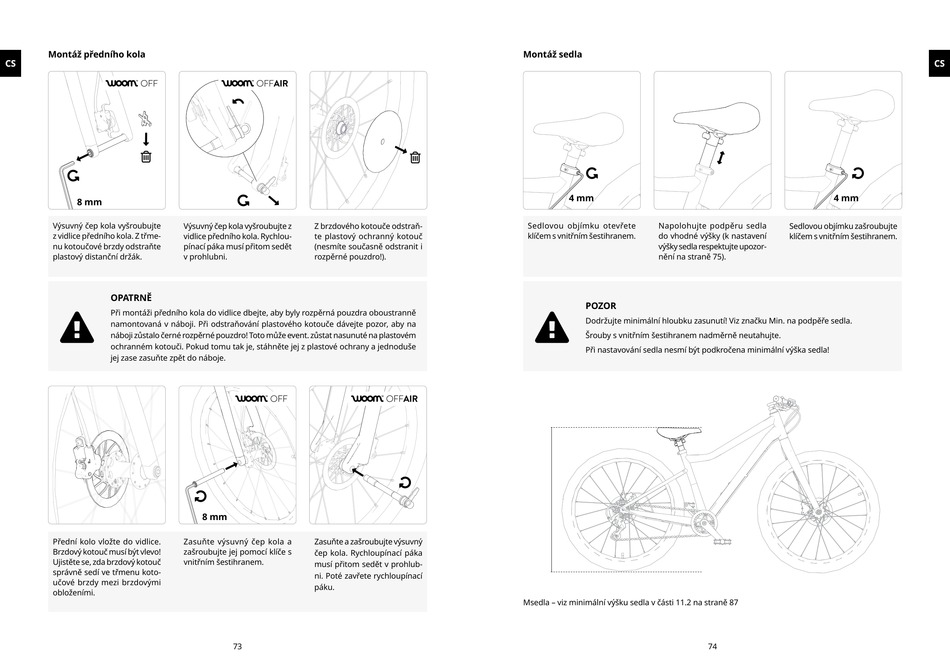

Montáž předního kola
8 mm
Výsuvný čep kola vyšroubujte Výsuvný čep kola vyšroubujte z
z vidlice předního kola. Z třme- vidlice předního kola. Rychlou-
nu kotoučové brzdy odstraňte pínací páka musí přitom sedět
plastový distanční držák. v prohlubni.
OPATRNĚ
Při montáži předního kola do vidlice dbejte, aby byly rozpěrná pouzdra oboustranně

namontovaná v náboji. Při odstraňování plastového kotouče dávejte pozor, aby na
náboji zůstalo černé rozpěrné pouzdro! Toto může event. zůstat nasunuté na plastovém
ochranném kotouči. Pokud tomu tak je, stáhněte jej z plastové ochrany a jednoduše
jej zase zasuňte zpět do náboje.
8 mm
Přední kolo vložte do vidlice. Zasuňte výsuvný čep kola a
Brzdový kotouč musí být vlevo! zašroubujte jej pomocí klíče s
Ujistěte se, zda brzdový kotouč vnitřním šestihranem.
správně sedí ve třmenu koto-
učové brzdy mezi brzdovými
obloženími.
Z brzdového kotouče odstraň-
te plastový ochranný kotouč
(nesmíte současně odstranit i
rozpěrné pouzdro!).
Zasuňte a zašroubujte výsuvný
čep kola. Rychloupínací páka
musí přitom sedět v prohlub-
ni. Poté zavřete rychloupínací
páku.
73
Montáž sedla
4 mm
Sedlovou objímku otevřete Napolohujte podpěru sedla
klíčem s vnitřním šestihranem. do vhodné výšky (k nastavení
výšky sedla respektujte upozor-
nění na straně 75).
POZOR

Dodržujte minimální hloubku zasunutí! Viz značku Min. na podpěře sedla.
Šrouby s vnitřním šestihranem nadměrně neutahujte.
Při nastavování sedla nesmí být podkročena minimální výška sedla!
Msedla – viz minimální výšku sedla v části 11.2 na straně 87
4 mm
Sedlovou objímku zašroubujte
klíčem s vnitřním šestihranem.
74
