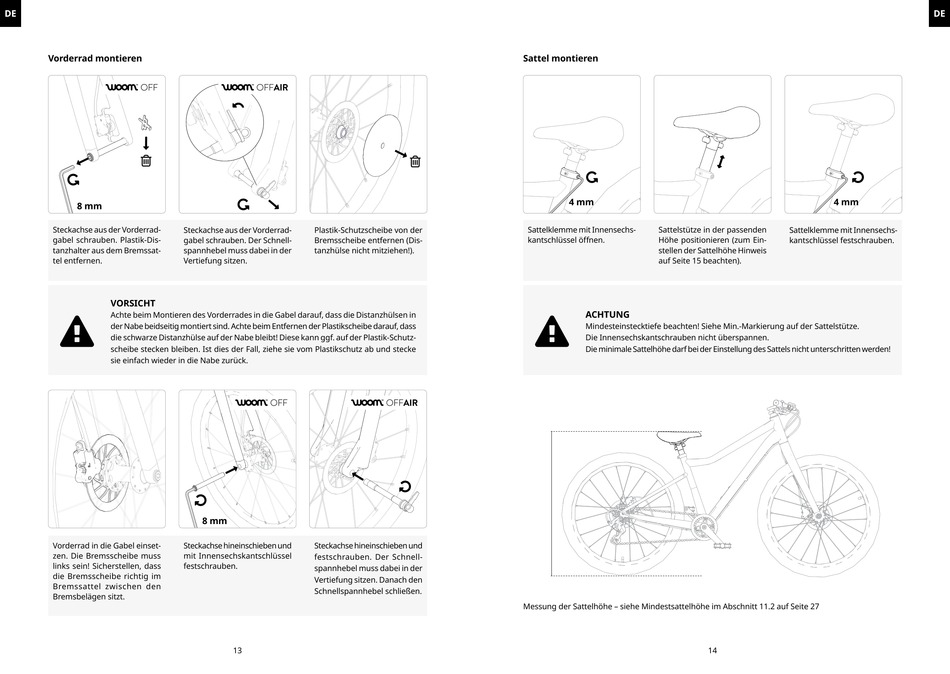

Vorderrad montieren

8 mm
Steckachse aus der Vorderrad- Steckachse aus der Vorderrad-
gabel schrauben. Plastik-Dis- gabel schrauben. Der Schnell-
tanzhalter aus dem Bremssat- spannhebel muss dabei in der
tel entfernen. Vertiefung sitzen.
VORSICHT
Achte beim Montieren des Vorderrades in die Gabel darauf, dass die Distanzhülsen in

der Nabe beidseitig montiert sind. Achte beim Entfernen der Plastikscheibe darauf, dass
die schwarze Distanzhülse auf der Nabe bleibt! Diese kann ggf. auf der Plastik-Schutz-
scheibe stecken bleiben. Ist dies der Fall, ziehe sie vom Plastikschutz ab und stecke
sie einfach wieder in die Nabe zurück.
8 mm
Vorderrad in die Gabel einset- Steckachse hineinschieben und
zen. Die Bremsscheibe muss mit Innensechskantschlüssel
links sein! Sicherstellen, dass festschrauben.
die Bremsscheibe richtig im
Bremssattel zwischen den
Bremsbelägen sitzt.
Plastik-Schutzscheibe von der
Bremsscheibe entfernen (Dis-
tanzhülse nicht mitziehen!).
Steckachse hineinschieben und
festschrauben. Der Schnell-
spannhebel muss dabei in der
Vertiefung sitzen. Danach den
Schnellspannhebel schließen.
13

Sattel montieren

4 mm
Sattelklemme mit Innensechs- Sattelstütze in der passenden
kantschlüssel öffnen. Höhe positionieren (zum Ein-
stellen der Sattelhöhe Hinweis
auf Seite 15 beachten).
ACHTUNG

Mindesteinstecktiefe beachten! Siehe Min.-Markierung auf der Sattelstütze.
Die Innensechskantschrauben nicht überspannen.
Die minimale Sattelhöhe darf bei der Einstellung des Sattels nicht unterschritten werden!
Messung der Sattelhöhe – siehe Mindestsattelhöhe im Abschnitt 11.2 auf Seite 27
4 mm
Sattelklemme mit Innensechs-
kantschlüssel festschrauben.
14
