Inbetriebnahme

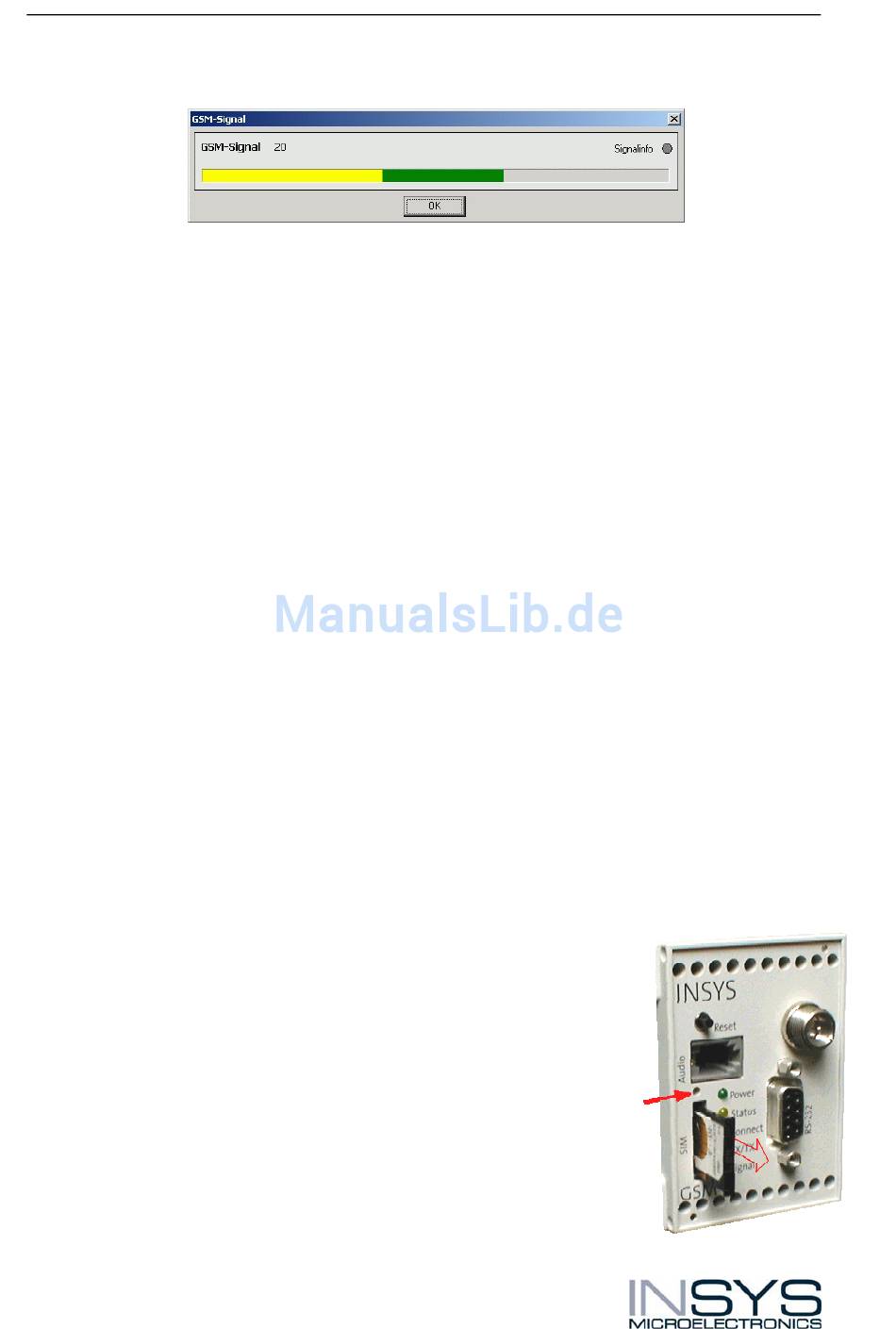

9a. Prüfen Sie die Feldstärke des GSM-Signals über die Schaltfläche GSM-Feldstärke
jetzt auslesen .
Die Rückmeldung sollte eine Feldstärke von mindestens 12 ergeben – andern-
falls muss der Standort der Antenne verändert werden. (siehe auch Kap. 3.3.1)
3.2.2 Erstkonfiguration mit Terminalprogramm
Alternative: Zur Parametrierung mit der Parametriersoftware HSComm unter Win-
dows siehe die Schritte 5a bis 9a in Kap. 3.2.1.
5b. Starten Sie Ihr Terminalprogramm oder das Terminal-Fenster von HSComm
6b. Setzen Sie die Einstellungen für die serielle Schnittstelle auf die Standardwerte:
19200 Baud, 8 Datenbits, 1 Stopbit, keine Parität
7b. Wenn das INSYS GSM in einem undefinierten Zustand ist, setzen Sie es optional
zuerst auf die Werkseinstellungen zurück.:
AT&F&WZ<CR>
AT**DEFAULT<CR>
8b. Hinterlegen Sie die PIN-Nummer (im Beispiel unten 1234 – zu ersetzen durch
Ihre PIN) für die SIM-Karte durch folgenden AT-Befehl und schließen die Eingabe
durch <CR> (Enter- oder Return-Taste) ab:
AT**PIN=1234<CR>
Ist die PIN der SIM-Karte deaktiviert, geben Sie nur AT**PIN=<CR> ein.
9b. Prüfen Sie die Feldstärke des GSM-Signals:
AT**SIGNAL?<CR>
Die Rückmeldung sollte eine Feldstärke von mindestens 12 ergeben – andern-
falls muss der Standort der Antenne verändert werden. (siehe auch Kap. 3.3.1)
3.2.3 Neustart
10. Entfernen Sie die Spannungsversorgung.
11. Drücken Sie den vertieften gelben Knopf (siehe Bild) ober-
halb des SIM-Kartenhalters und entnehmen Sie den
Kartenhalter. Legen Sie die SIM-Karte ein und setzen Sie
den Kartenhalter wieder ein. Die Kontakte der SIM-Karte
zeigen beim Einlegen nach links.
12. Schließen Sie die Spannungsversorgung an.
13. Der Initsialisierungsvorgang startet erneut (siehe Punkt 4) :
wenn sich das Gerät erfolgreich eingebucht hat, sind an-
schließend die LEDs Power und Status an, und die LED Signal zeigt die Stär-
Version 2.05 – 02.04
