2.3.3 Digitale Ein- und Ausgänge
Alarmeingang
Die Alarmeingänge sind als Pull-Up ausgeführt und liegen im inaktiven, offenen Zu-
stand auf HIGH. Die Alarmeingänge werden durch Verbindung auf Masse aktiviert.
LOW aktiv
0 .. 1 V
HIGH inaktiv
4 .. 12 V
Der Eingangsstrom von LOW zu internen +5V beträgt typischerweise 0.5 mA.

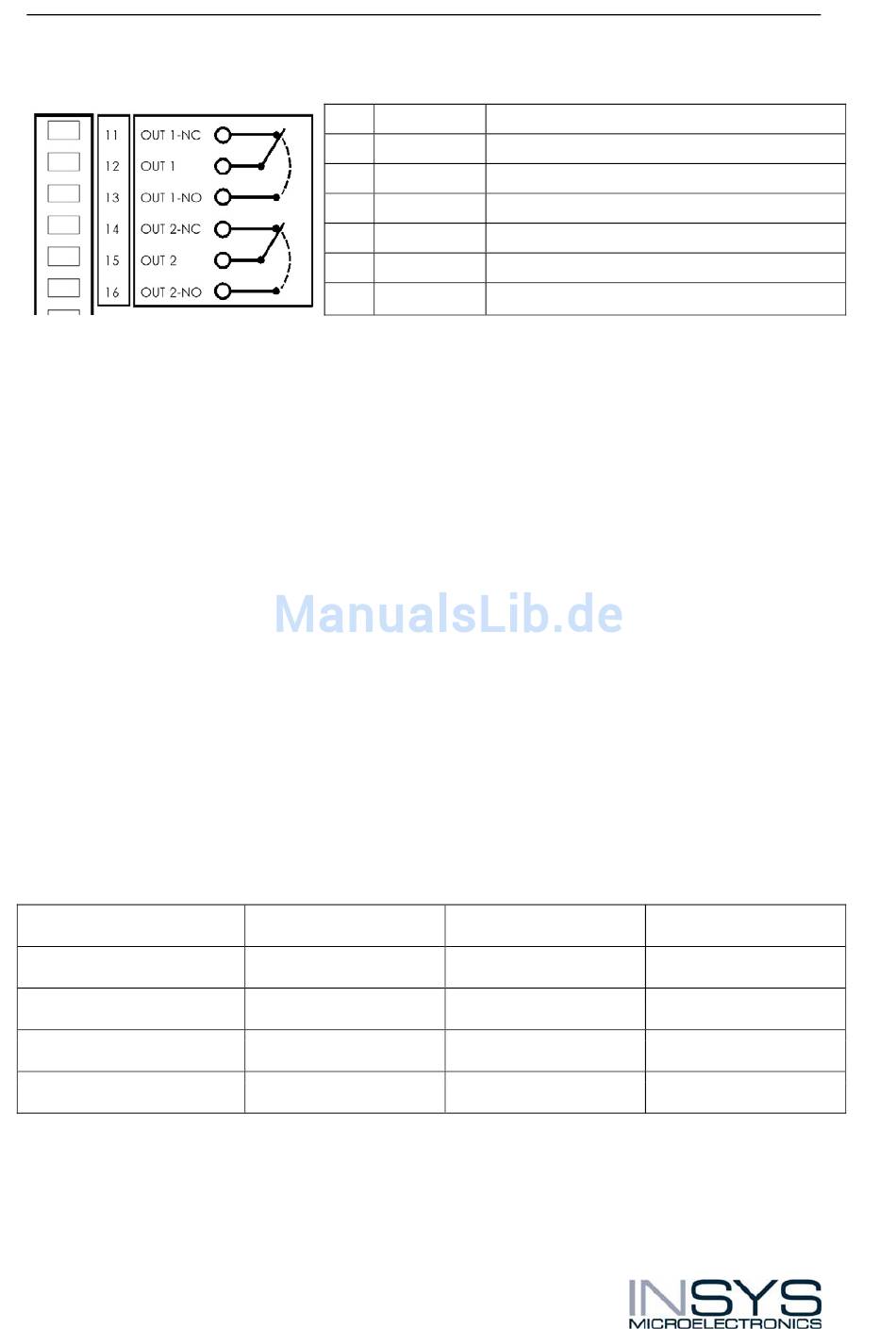

Schaltausgang
Die Schaltausgänge sind potentialfreie Relais-Umschalter
max. Schaltspannung:
max. Strombelastung:
2.3.4 Betriebsspannungsversorgung
Die angegebenen Werte wurden bei eingeschaltetem Relais ermittelt.
Spannung:
Leistungsaufnahme ca.
Stromaufnahme bei 10VDC
Stromaufnahme bei 24VDC
Stromaufnahme bei 36VDC
Diese Werte wurden bei einer Signalfeldstärke von 16 (AT**SIGNAL?) ermittelt. Bei
schlechteren Netzbedingungen kann die Stromaufnahme und damit die Leistungsauf-
nahme steigen.
Version 2.05 – 02.04
Klemme
11
OUT1NC
12
OUT1COM
13
OUT1NO
14
OUT2NC
15
OUT2COM
16
OUT2NO
30 V (DC) / 42 V (AC)
1 A (DC) / 0,5 A (AC)
10..60 V DC oder 50..80 V DC (5% Welligkeit)
Standby (eingebucht)
1,1
110
45
32
Ausgang 1 – Ruhekontakt
Ausgang 1
Ausgang 1 – Arbeitskontakt
Ausgang 2 – Ruhekontakt
Ausgang 2
Ausgang 2 – Arbeitskontakt
Connect
Einheit
2,1
W
200
mA
85
mA
60
mA
7
