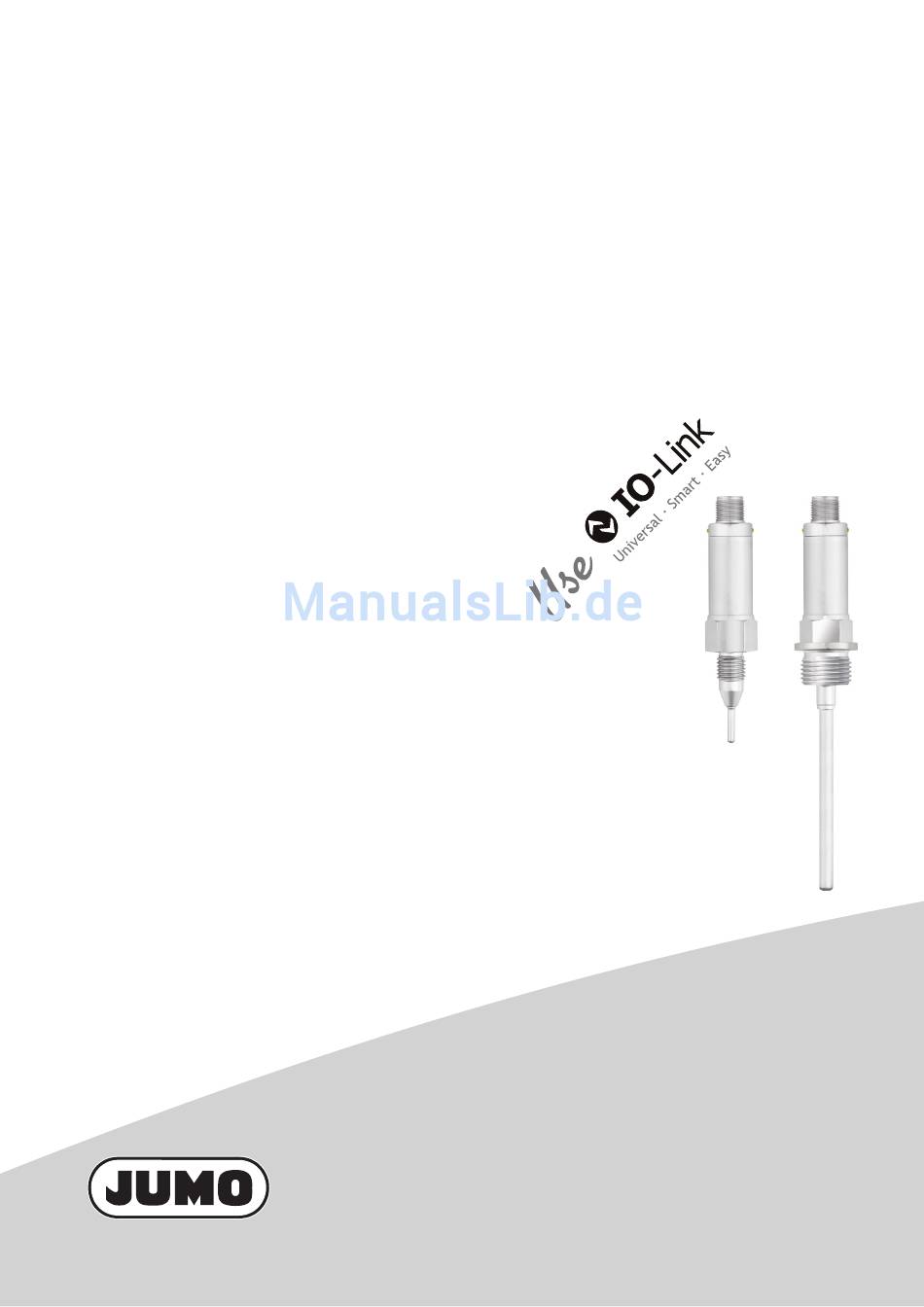

- Seite 1 JUMO dTRANS T1000 Temperatursensor mit IO-Link Betriebsanleitung 90291500T90Z000K000 V2.01/DE/00656439...
- Seite 2 Grundlagen zum Thema IO-Link finden Sie auf der Internetseite www.IO-Link.com...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Einleitung ............4 Sicherheitshinweise . -
Seite 4: Einleitung
Einleitung 1 Einleitung Sicherheitshinweise Allgemein Diese Anleitung enthält Hinweise, die Sie zu Ihrer eigenen Sicherheit sowie zur Vermeidung von Sach- schäden beachten müssen. Diese Hinweise sind durch Zeichen unterstützt und werden in dieser Anlei- tung wie gezeigt verwendet. Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung an ei- nem für alle Benutzer jederzeit zugänglichen Platz auf. -
Seite 5: Beschreibung
1 Einleitung Beschreibung HINWEIS! Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung an ei- nem für alle Benutzer jederzeit zugänglichen Platz auf. Der Temperatursensor dient der Temperaturmessung und Überwachung. Durch Temperatureinwirkung auf ein Widerstandsthermometer wird ein Signal erzeugt, verstärkt, digitalisiert und weiterverarbeitet. Der Temperatursensor ist mit einer IO-Link-Schnittstelle gemäß... -
Seite 6: Abmessungen
1 Einleitung Abmessungen Typ 902915/10 und Typ 902915/30 Typ 902915/10 mit PA 103-104 (links) ohne Prozessanschluss (PA) 000 Typ 902915/30 mit PA 103-104 (rechts) Typ 902915/10 mit PA 379 Typ 902915/10 mit PA 380 (links) Typ 902915/30 mit PA 380 (rechts) - Seite 7 1 Einleitung Typ 902915/10 mit PA 550-554 (links) Typ 902915/30 mit PA 550-554 (rechts) Typ 902915/10 mit PA 601 (links) Typ 902915/10 mit PA 604-605 (Mitte) Typ 902915/30 mit PA 601-605 (rechts)
- Seite 8 1 Einleitung Typ 902915/10 mit PA 611-617 (links) Typ 902915/10 mit PA 681 Typ 902915/30 mit PA 611-617 (rechts) Typ 902915/10 mit PA 682 Typ 902915/10 mit PA 684-686 (links) Typ 902915/30 mit PA 684-686 (rechts)
- Seite 9 1 Einleitung Typ 902915/10 mit PA 755-758 (links) Typ 902915/30 mit PA 997 Typ 902915/30 mit PA 755-758 (rechts)
-
Seite 10: Geräteausführung Identifizieren
Internetseite des Herstellers befindet und bei Bedarf von dort geladen werden kann. IODD laden: 1. Internetseite www.jumo.de aufrufen (ggf. die Sprache auf Englisch umschalten) 2. über die Suchfunktion das Gerät auswählen 3. im Bereich Software die ZIP-Datei der IODD-Sammlung herunterladen 4. - Seite 11 2 Geräteausführung identifizieren Fabrikations-Nr. Der Fabrikations-Nr. kann u. a. das Herstelldatum (Jahr/Kalenderwoche) entnommen werden. Herstelldatum Das Herstelldatum (Jahr und Kalenderwoche) des Gerätes ist in der Fabrikations-Nr. verschlüsselt. Die Zahlen 12 bis 15 kennzeichnen das Herstelljahr (hier 17 für 2017) und die Kalenderwoche (hier 11).
-
Seite 12: Bestellangaben
2 Geräteausführung identifizieren Bestellangaben Grundtyp 902915 JUMO dTRANS T1000 – Temperatursensor mit IO-Link Grundtypergänzung IO-Link-Schnittstelle, M12 × 1-Stecker IO-Link-Schnittstelle, M12 × 1-Stecker, Hochtemperatur Einsatztemperatur in °C -50 bis +150 °C -50 bis +260 °C Messeinsatz 1013 1× Pt1000 in Vierleiterschaltung... -
Seite 13: Lieferumfang
2 Geräteausführung identifizieren VARIVENT®-Anschluss DN 32/25 VARIVENT®-Anschluss DN 50/40 BioControl® D25 BioControl® D50 BioControl® D65 BioControl® D80 JUMO PEKA hygienischer Prozessanschluss Schutzrohrwerkstoff Edelstahl 316L (Werkstoff-Nr. 1.4404/1.4435) (10) Typenzusätze ohne kundenspezifische Konfiguration (Angaben im Klartext) Schutzrohr abgesetzt Abnahmeprüfzeugnis 3.1 DIN EN 10204 (Werkstoff) mediumberührte Teile elektrolytisch poliert, Rautiefe Ra ≤... -
Seite 14: Montage
Montage 3 Montage Der Temperatursensor darf nur von qualifiziertem und autorisiertem Fachpersonal unter Beachtung die- ser Anleitung, der einschlägigen Normen, der gesetzlichen Vorschriften (je nach Anwendung) eingebaut, angeschlossen und in Betrieb genommen werden. Sollten bei der Montage und Inbetriebnahme Schwierigkeiten auftreten, setzen Sie sich mit dem Herstel- ler in Verbindung. -
Seite 15: Elektrischer Anschluss
Elektrischer Anschluss 4 Elektrischer Anschluss Anschluss Anschlussbelegung I/Q (OUT2) C/Q ( IO-Link/ OUT1) L– Rundstecker M12 × 1 (A-codiert, nicht drehbar) Schaltbetrieb Spannungsversorgung DC 9,6 bis 32 V 1 BN (Braun) 3 BU (Blau) Schaltausgang 1 4 BK (Schwarz) C/Q = OUT1 Schaltausgang 2 2 WH (Weiß) I/Q = OUT2... -
Seite 16: Anschlussbeispiele
4 Elektrischer Anschluss Anschlussbeispiele IO-Link-Betrieb mit 1 Schaltausgang Schaltbetrieb mit 2 Schaltausgängen p-schaltend (PNP) p-schaltend (PNP) I/Q (OUT2) I/Q (OUT2) C/Q (IO-Link) C/Q (OUT1) L– L– n-schaltend (NPN) n-schaltend (NPN) I/Q (OUT2) (OUT2) C/Q (IO-Link) C/Q (OUT1) L– L–... -
Seite 17: Konfiguration
1. Hard- und Software des IO-Link-Masters in Betrieb nehmen 2. Gerätebeschreibungsdatei (IODD) des Sensors laden a) Internetseite www.jumo.de aufrufen (ggf. die Sprache auf Englisch umschalten) b) über die Suchfunktion den Sensor auswählen c) im Bereich Software die ZIP-Datei der IODD-Sammlung herunterladen d) ZIP-Datei entpacken 3. -
Seite 18: Funktionen
Funktionen 6 Funktionen VORSICHT! Schreiboperationen auf manche R/W-Parameter bewirken ein Abspeichern im EEPROM. Dieser Speicherbaustein hat nur eine begrenzte Anzahl von Schreibzyklen (ca. 100.000). Häufiges Beschreiben entsprechender Parameter kann daher dazu führen, dass ein Speicherfehler auf- tritt. Schnelle Schreibzyklen sollten daher vermieden werden. Schaltpunkte Der Sensor hat je nach Betriebsart 1 oder 2 Schaltausgänge. -
Seite 19: Hysteresefunktion
6 Funktionen 6.1.1 Hysteresefunktion Die Hysteresefunktion schaltet den Ausgang, sobald der Schaltpunkt „SP“ erreicht wird. Beim Erreichen des Rückschaltpunkts "rSP" schaltet der Ausgang erneut. Die Hysteresefunktion unterscheidet zwischen Öffner und Schließer. Bedingung zum Schalten: Schaltpunkt „SP“ ≥ Rückschaltpunkt „rSP“ = Messwert = Zeit = Schaltpunkt = Rückschaltpunkt... -
Seite 20: Fensterfunktion
6 Funktionen 6.1.2 Fensterfunktion In der Fensterfunktion wird die Fensterbreite über die Parameter Fenster-Low „FL“ (unterer Wert) und Fenster-High „FH“ (oberer Wert) definiert. Der Ausgang schaltet, wenn sich der aktuelle Messwert (x) zwischen den beiden Grenzen befindet [(x > FL) & (x < FH)]. Die Fensterfunktion unterscheidet zwischen Öffner und Schließer. -
Seite 21: Einschaltverzögerung/Ausschaltverzögerung
6 Funktionen 6.1.3 Einschaltverzögerung/Ausschaltverzögerung Durch die Einschaltverzögerung „VSP“ und die Ausschaltverzögerung „VrSP“ wird verhindert, dass das Schalten des Ausgangs durch Messwertspitzen oder durch Messwerteinbrüche ausgelöst wird. Wird der notwendige Messwert nach Ablauf der Verzögerungszeit nicht mehr gemessen, wird der Aus- gang nicht geschaltet. -
Seite 22: Feinabgleich
6 Funktionen Feinabgleich Mit dem kundenspezifischen Feinabgleich können die Messwerte des Sensors korrigiert werden. Im Un- terschied zum Offset, mit dem für die gesamte Kennlinie ein konstanter Korrekturwert vorgegeben wird, lässt sich mit dem Feinabgleich auch die Steigung der Kennlinie verändern. HINWEIS! Diese Daten werden nicht im Parametermanager gespeichert. - Seite 23 6 Funktionen Feinabgleich durchführen • unteren Wert (möglichst niedrig und konstant) mit Referenzmessgerät ermitteln Beispiel: Ofentemperatur auf 20 °C einstellen • Messwert als Anfangswert Ist und Referenzwert als Anfangswert Soll eingeben Beispiel: 15 und 20 eingeben • oberen Wert (möglichst hoch und konstant) mit Referenzmessgerät ermitteln Beispiel: Ofentemperatur auf 80 °C erhöhen •...
-
Seite 24: Teach-Funktionen
6 Funktionen Teach-Funktionen Mit den Teach-Funktionen können bestimmte Befehle an den Sensor übertragen werden. Teach-Funktionen im Bereich „allgemeine Parameter“ Teach-Funktion Beschreibung Auslieferungszustand wiederherstel- Alle Parameter im Bereich „allgemeine Parameter“, „Schalt- punkte“, „Feinabgleich“ und „Event-Einstellung“ werden auf Werkseinstellung gesetzt. Die Parameter im Bereich „Serviceinformation“ bleiben erhal- ten. -
Seite 25: Fehlersignalisierung
6 Funktionen Fehlersignalisierung IO-Link stellt verschiedene Fehlersignalisierungsmöglichkeiten (Gerätestatus, Event-Codes, PDValid- Flag) zur Verfügung. Zudem wird innerhalb der Prozessdaten über den Prozesswert selbst oder über den Status des Prozesswerts ein Fehlverhalten signalisiert. Übersicht Bezeichnung Signalisie- Status Pro- Gerätestatus Event-Code Event Event- rung über zesswert in (Standard-... - Seite 26 6 Funktionen Gerätestatus und Event-Codes Verschiedene Events können über Konfigurationsparameter aktiviert oder deaktiviert werden. PD-Valid Flag Steht der Gerätestatus auf 4 (Ausfall) wird das PDValid-Flag auf Null (False) gesetzt. Dies bedeutet, dass alle Prozessdaten ungültig sind. Zur Ermittlung der genauen Ursache kann der Prozesswert oder die Statusbits ausgewertet werden.
-
Seite 27: Parameterübersicht
Parameterübersicht 7 Parameterübersicht Prozessdaten Die Daten werden zyklisch über die IO-Link-Schnittstelle zum IO-Link-Master (PDI = Process Data Input) übertragen. Die kompletten Prozessdaten können über Index 40 und Subindex 0 ausgelesen werden. Bezeichnung Datentyp Wertebereich Default Beschreibung Prozesswert TFLOAT Durch den Konfigurationsparame- Temperatur oder ter „Datenformat“... -
Seite 28: Konfigurationsdaten
7 Parameterübersicht Konfigurationsdaten Die Konfiguration wird im Parametermanager gespeichert und azyklisch über die IO-Link-Schnittstelle übertragen. Allgemein Bezeichnung Index Sub- Datentyp Wertebereich Default Beschreibung index griffs- recht Datenformat TENUM 0 = Floating Point Floa- ting (1 Byte) 1 = Integer Point Einheit Prozess- TENUM 0 = °C... - Seite 29 7 Parameterübersicht Schaltausgang 1 und 2 Bezeichnung Index Sub- Datentyp Wertebereich Default Beschreibung index griffs- recht Schaltverhalten TENUM 0 = inaktiv inaktiv 1 = Hysteresefunkti- on Schließer 2 = Hysteresefunkti- on Öffner 3 = Fensterfunktion Schließer 4 = Fensterfunktion Öffner Index 200 = Schaltpunkt/ TFLOAT...
- Seite 30 7 Parameterübersicht Feinabgleichsdaten Bezeichnung Index Sub- Datentyp Wertebereich Default Beschreibung index griffs- recht aktiv TENUM 0 = nein nein (1 Byte) 1 = ja Anfangswert Ist TFLOAT -999 bis 999 Endwert Ist TFLOAT -999 bis 999 Anfangswert Soll 223 TFLOAT -999 bis 999 Endwert Soll TFLOAT...
-
Seite 31: Servicedaten
7 Parameterübersicht Servicedaten Die Servicedaten werden zyklisch (alle 10 Minuten) in das EEPROM geschrieben und können über die Teach-Funktionen zurück gesetzt werden. Bezeichnung Index Sub- Datentyp Wertebereich Beschreibung index griffs- recht Betriebsstundenzäh- 3000 TUINT32 Schleppzeiger Pro- 3002 TFLOAT zesswert Temperatur Schleppzeiger Pro- 3003 TFLOAT... -
Seite 32: Technische Daten
Technische Daten 8 Technische Daten Eingang Sensorelement Widerstandsthermometer Pt1000 Norm DIN EN 60751 Messbereiche 902915/10: -50 bis +150 °C 902915/30: -50 bis +260 °C Sensorgenauigkeit Klasse A, ±(0,15 + 0,002 × ItI) °C Klasse AA, ±(0,10 + 0,0017 × ItI) °C Anschlussart Widerstandsmessung 4-Leiter Abgleichgenauigkeit der Elektronik ≤... -
Seite 33: Ausgang
IO-Link-Device V 1.1, abwärtskompatibel zu V 1.0 Datenübertragungsrate (Baudrate) COM 3 (230,4 kBaud) max. Leitungslänge 20 m, ungeschirmt min. Zykluszeit 2 ms IO Device Description (IODD) in Abhängigkeit des bestellten Eingangsbereichs; verfügbar unter der Internet- seite des Herstellers www.jumo.de oder unter http://ioddfinder.io-link.com... -
Seite 34: Elektrische Daten
8 Technische Daten Elektrische Daten Spannungsversorgung im IO-Link-Betrieb DC 18 bis 32 V, im Schaltbetrieb DC 9,6 bis 32 V Nennspannung DC 24 V Stromaufnahme im Leerlauf ≤ 12 mA (bei Nennspannung) im IO-Link-Betrieb ≤ 20 mA (bei Nennspannung) im Schaltbetrieb ≤... -
Seite 35: Umwelteinflüsse
8 Technische Daten Umwelteinflüsse zulässige Temperaturen Medium 902915/10: -50 bis +150 °C 902915/30: -50 bis +260 °C Umgebungstemperatur -40 bis +85 °C (Umgebungstemperaturbereich des Kopfes) Lagerung -40 bis +85 °C Klimafestigkeit im Betrieb ≤ 100 % relative Feuchte ohne Kondensation an Geräte-Außenhülle bei Lagerung ≤... -
Seite 36: China Rohs
China RoHS 9 China RoHS... - Seite 38 JUMO GmbH & Co. KG Moritz-Juchheim-Straße 1 Technischer Support Deutschland: 36039 Fulda, Germany Telefon: +49 661 6003-722/724 Telefon: +49 661 6003-9135 Telefax: +49 661 6003-601/688 Telefax: +49 661 6003-881899 E-Mail: mail@jumo.net E-Mail: service@jumo.net Internet: www.jumo.net Lieferadresse: Mackenrodtstraße 14 36039 Fulda, Germany...
